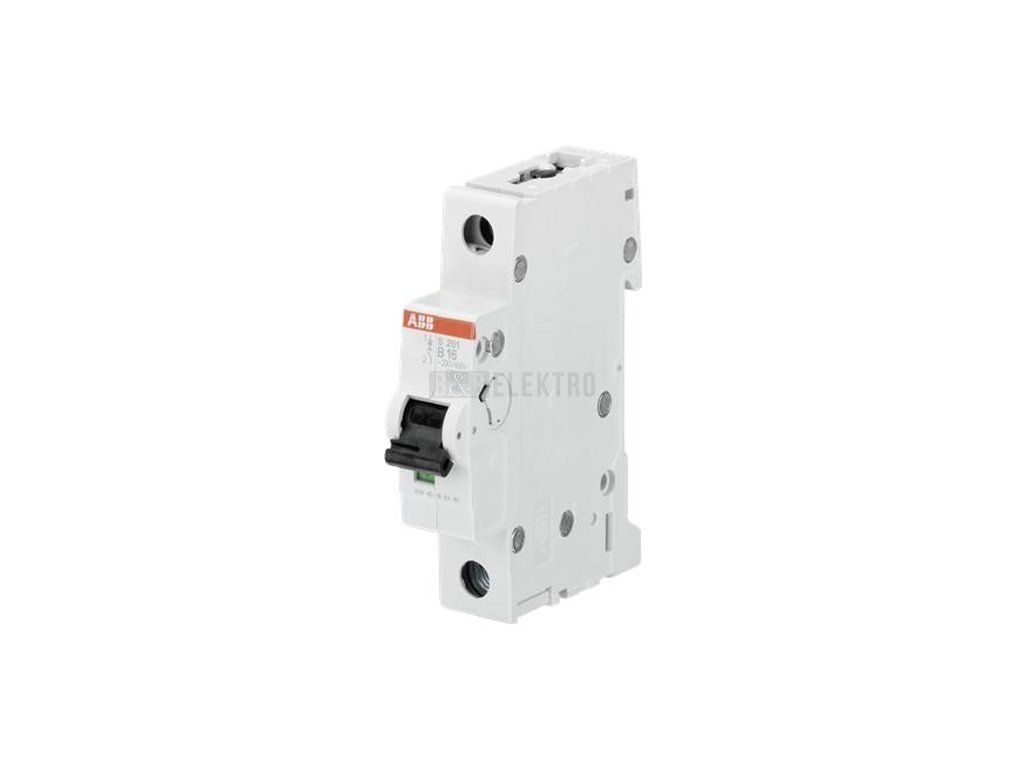

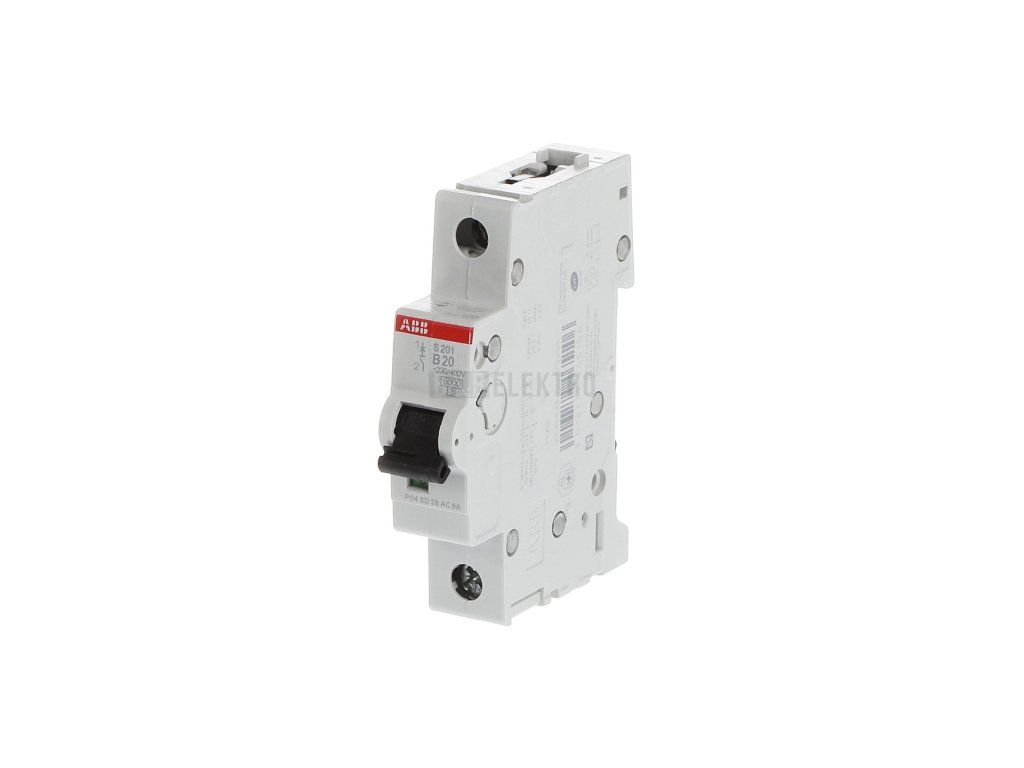

Jistič 20A, S201-20/1/B (6kA) ABB 2CDS251001R0205
Jistič MCB 1pólový 20A, charakteristika B, 6kA, IP20 ABB S201-B20 2CDS251001R0205
Jistič MCB 1pólový 20A, charakteristika B, 6 kA – ABB 2CDS251001R0205
ABB jistič S201-B20 2CDS251001R0205 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 20 A s vypínací charakteristikou B, jmenovité izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp činí 4 kV. Jmenovitá zkratová vypínací schopnost Icn podle EN 60898 dosahuje 6 kA při 230 V i 400 V, podle IEC 60947-2 pak Icu dosahuje 10 kA při obou napětích. Jistič odpovídá kategorii přepětí 3 a stupni znečištění 3, krytí přístroje je IP20.
Jistič se montuje na DIN lištu, zabírá šířku 1 modulární jednotku a připojuje se vodiči s průřezem 0,75 mm². Provoz je možný v teplotě okolí od -25 °C, ztrátový výkon přístroje dosahuje 2,5 W. Konstrukce umožňuje doplnění o přídavné moduly, jako jsou pomocné nebo signalizační kontakty. Jednopólové provedení s proudem 20 A a charakteristikou B se uplatní pro jištění jednotlivých obvodů s menší zátěží, například osvětlení nebo zásuvkových okruhů.
Technické parametry
- Jmenovitý proud: 20 A
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 1
- Montáž: DIN lišta, šířka 1 modul
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.13 kg |
| EAN: | 4016779465106 |
| Jmenovitý proud (A): | 20 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Množství v balení: | 12 |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 3 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,5 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
