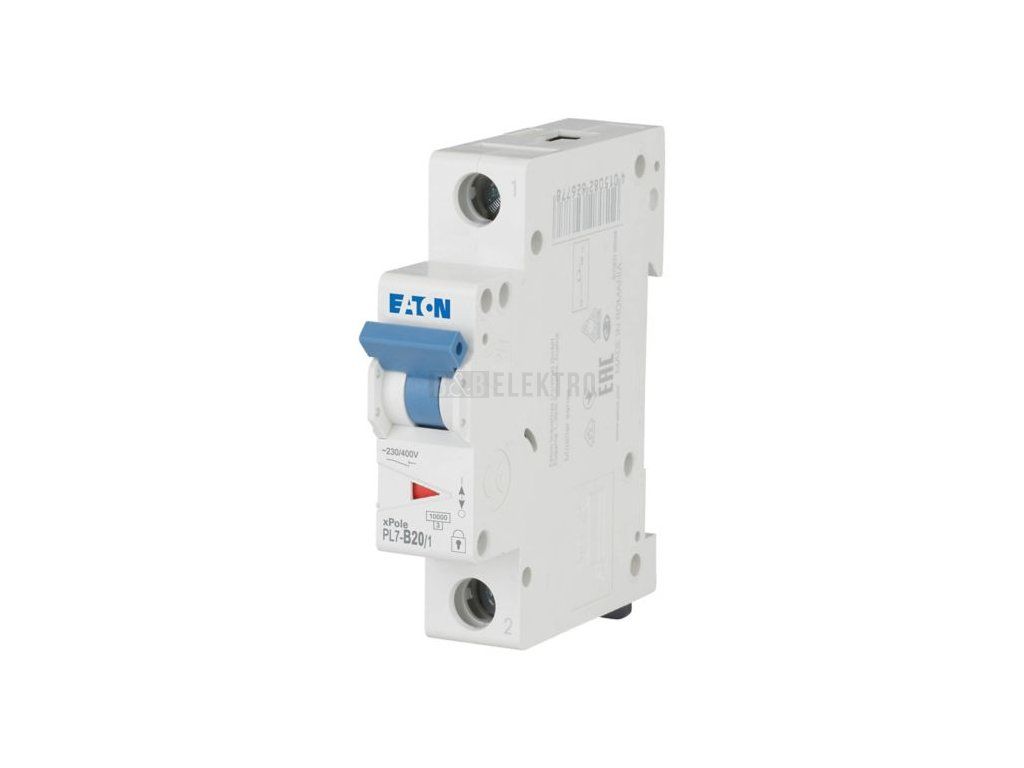

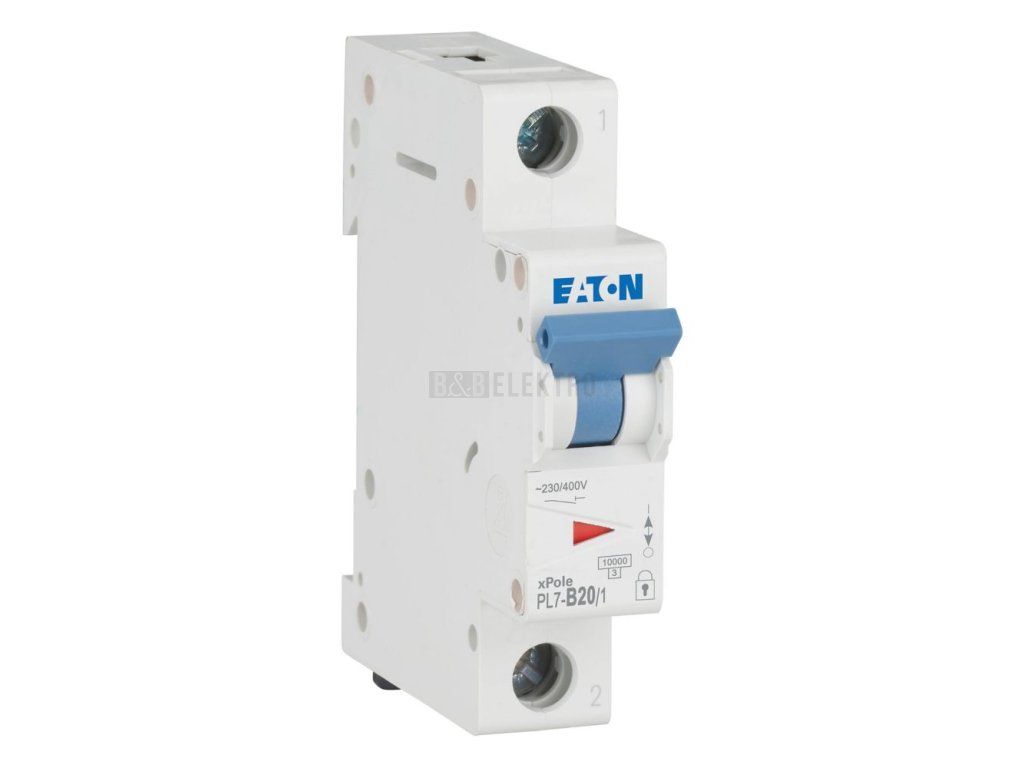

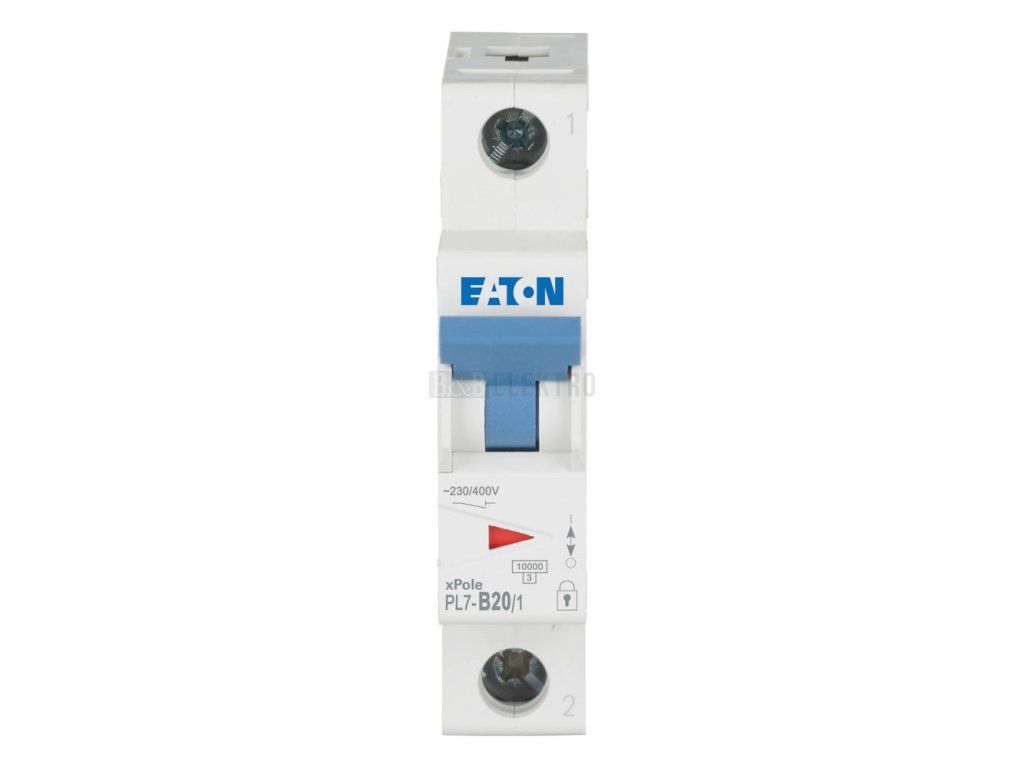

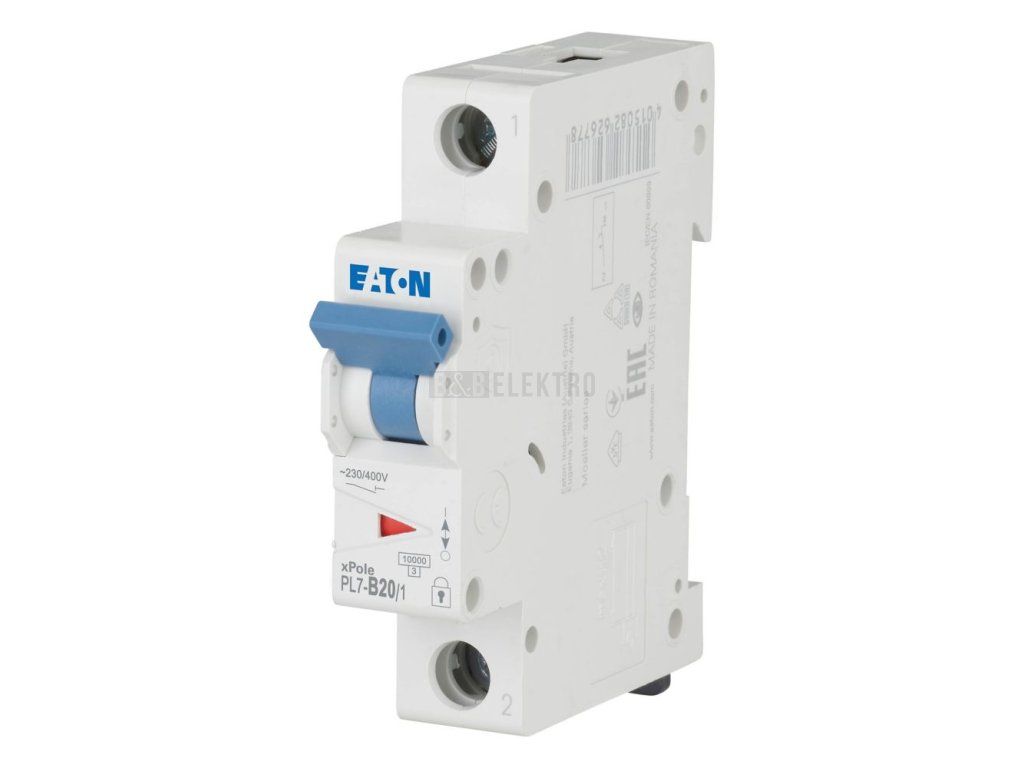

Jistič 20A, PL7-20/1/B (10kA) Eaton 262677
Jistič vedení 1pólový 20 A / 230 V, charakteristika B, 10 kA, IP20 Eaton 262677
Doprava zdarma
Při objednávce nad 3 000 Kč
20+ let zkušeností
Na naše zkušenosti se můžete spolehnout
Rychlé dodání
Rychlá expedice skladového zboží
Fungujeme udržitelně
Točíme krabice, ne zákazníky
Jistič vedení 1pólový 20 A, charakteristika B, 10 kA – Eaton 262677
Eaton jistič vedení 262677 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 20 A a jmenovitém napětí 230 V. Vypínací charakteristika B odpovídá jmenovité zkratové vypínací schopnosti Icn 10 kA, jmenovité izolační napětí Ui dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV.
Jistič se montuje na DIN lištu a zabírá 1 modulární jednotku, krytí dosahuje IP20. Připojení umožňuje vodiče s průřezem 1-25 mm², provoz je možný v rozsahu teplot -25 až 75 °C. Jednopólové provedení s proudem 20 A a charakteristikou B se používá pro jištění koncových obvodů v bytových a domovních rozvaděčích.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 230 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 9007912265726 |
| Jmenovitý proud (A): | 20 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 3,3 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
