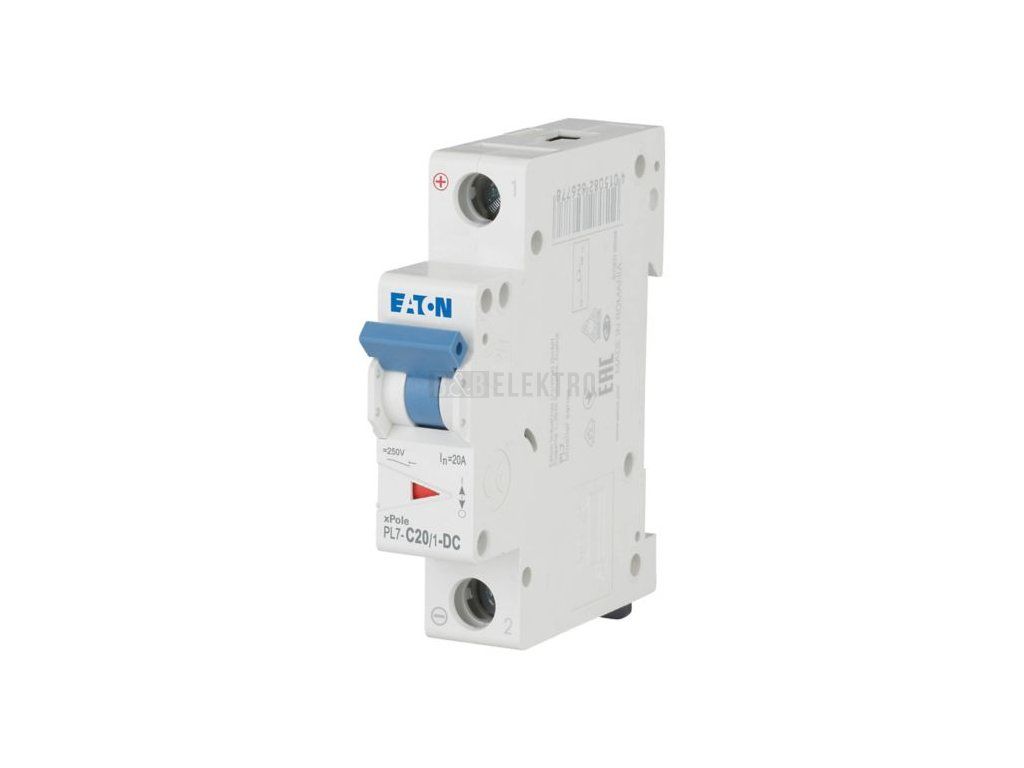

Jistič 20A, PL7-20/1/C-DC (10kA) Eaton 264890

Jistič vedení 1P C20 A, DC 250 V, IP20 – Eaton 264890

Eaton jistič vedení PL7-C20/1-DC 264890 chrání stejnosměrný elektrický obvod před přetížením a zkratem podle vypínací charakteristiky C. Pracuje při jmenovitém proudu 20 A a jmenovitém napětí 250 V, jmenovité izolační napětí Ui dosahuje 440 V.

Jistič se montuje na DIN lištu v rozvaděči, kde zabírá šířku 1 modulu při vestavné hloubce 70,5 mm. Připojení vodičů s plným jádrem i vícežilových kabelů je možné v rozsahu průřezu 1–25 mm². Díky typu napětí DC nachází uplatnění při jištění stejnosměrných obvodů, provoz je možný v rozsahu teplot okolí -25 až 75 °C.

Jistič splňuje normu IEC 60947-2 se jmenovitou zkratovou vypínací schopností Icu 10 kA při 230 V i 400 V a jmenovitým impulzním vypínacím napětím Uimp 4 kV. Zařazen je do kategorie přepětí 3, stupně znečištění 2 a třídy omezení energie 3, doplňkové vybavení lze u přístroje instalovat.

Technické parametry

• Jmenovitý proud: 20 A
• Jmenovité napětí: 250 V DC
• Vypínací charakteristika: C
• Krytí: IP20
• Počet pólů: 1
• Zkratová vypínací schopnost Icu: 10 kA
