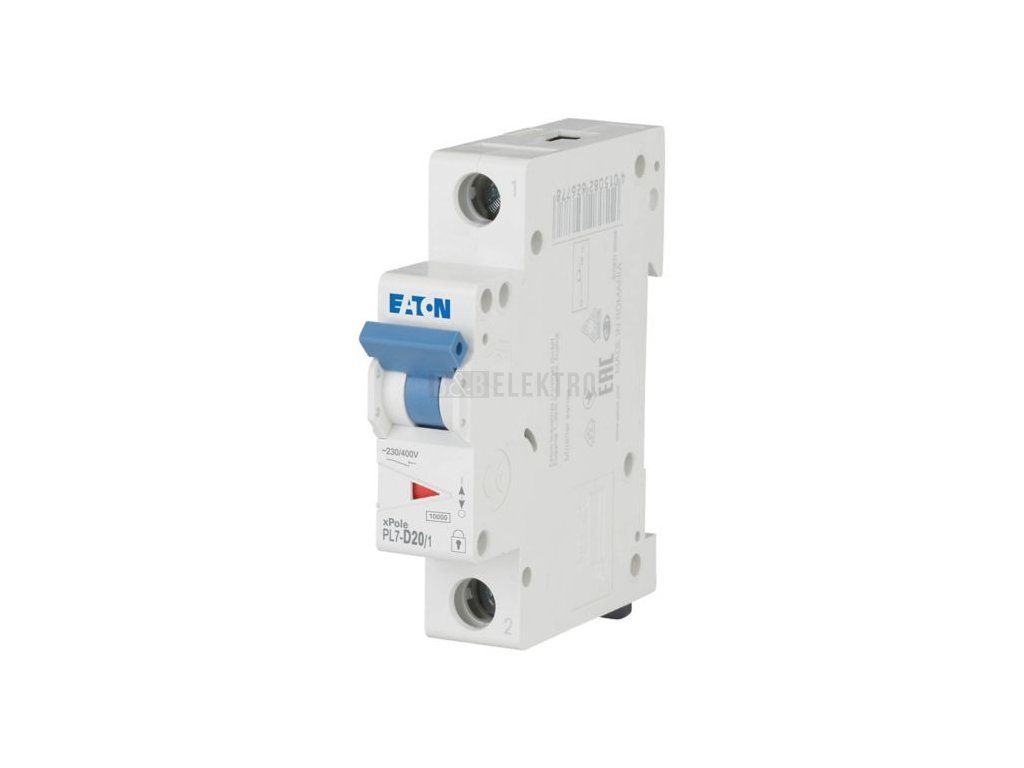

Jistič 20A, PL7-20/1/D (10kA) Eaton 262717

Jistič vedení 1p 20 A, charakteristika D, 10 kA – Eaton 262717

Eaton jistič vedení PL7-D20/1 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Jednopólový přístroj pracuje při jmenovitém proudu 20 A a napětí 230 V AC, vypínací charakteristika D jej předurčuje pro obvody se zvýšeným záběrovým proudem. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA jak při 230 V, tak při 400 V, izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič se montuje na DIN lištu v rozvaděči, kde zabírá šířku 1 modulární jednotku, s potřebnou hloubkou 70,5 mm. Krytí IP20 odpovídá provozu v rozvaděči, teplota okolí během provozu se pohybuje v rozsahu -25 až 75 °C. Připojení umožňuje vodiče s průřezem 1 až 25 mm², přístroj lze doplnit dalším příslušenstvím. Díky charakteristice D a proudu 20 A se hodí pro jištění obvodů s vyšším náběhovým proudem, například u motorů či transformátorů.

Technické parametry

• Jmenovitý proud 20 A
• Jmenovité napětí 230 V AC
• Vypínací charakteristika D
• Zkratová vypínací schopnost Icn 10 kA
• Krytí IP20
• Počet pólů 1, montáž na DIN lištu
