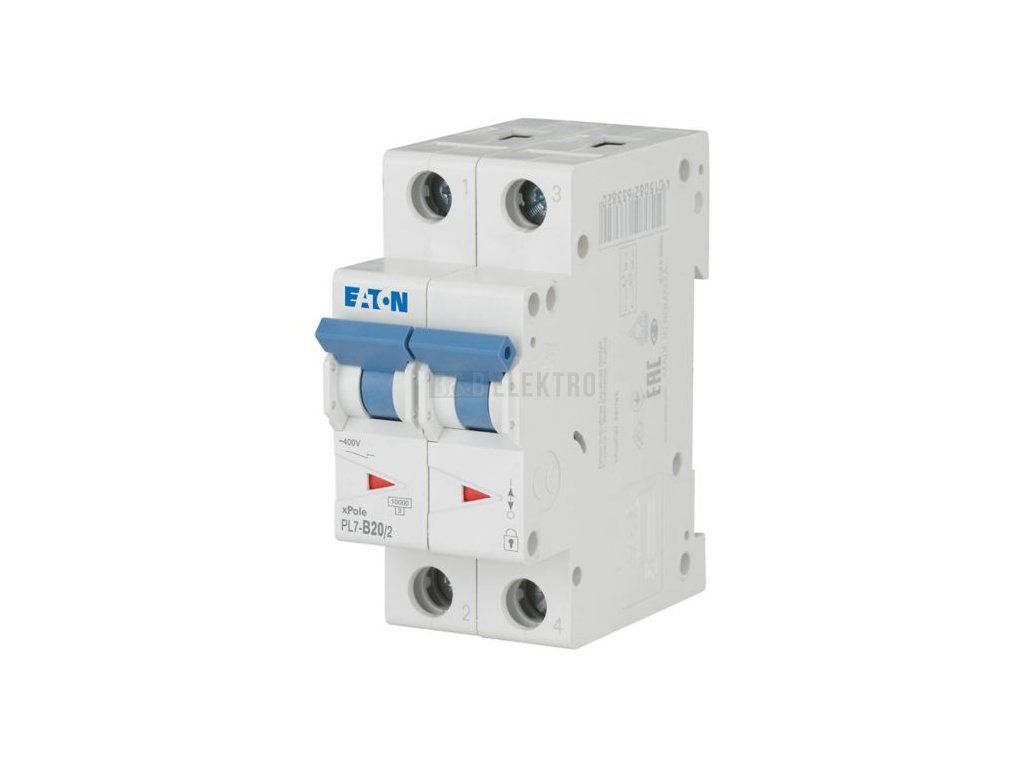

Jistič 20A, PL7-20/2/B (10kA) Eaton 262766

Jistič vedení 2p, 20 A, charakteristika B – Eaton 262766

Eaton jistič vedení 262766 chrání elektrické vedení před přetížením a zkratem, pracuje při jmenovitém proudu 20 A a jmenovitém napětí 400 V. Vypínací charakteristika B zajišťuje spolehlivé odpojení při zkratovém proudu, jmenovitá zkratová vypínací schopnost dosahuje 10 kA podle normy EN 60898. Jistič pracuje v teplotním rozsahu -25 až 75 °C a jeho krytí odpovídá stupni IP20.

Přístroj se montuje na DIN lištu v rozvaděči, zabírá 2 moduly a připojuje vodiče s průřezem 1 až 25 mm². Dvoupólové provedení s jištěním obou pólů odpovídá požadavkům na ochranu dvoupólových okruhů, doplňkové vybavení (např. signalizační kontakty) lze k jističi doplnit. Jistič s parametry B20A/2p nachází uplatnění při jištění koncových obvodů v bytových i průmyslových rozvaděčích.

Technické parametry

• Jmenovitý proud: 20 A
• Jmenovité napětí: 400 V
• Vypínací charakteristika: B
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 2, montáž na DIN lištu (2 moduly)
