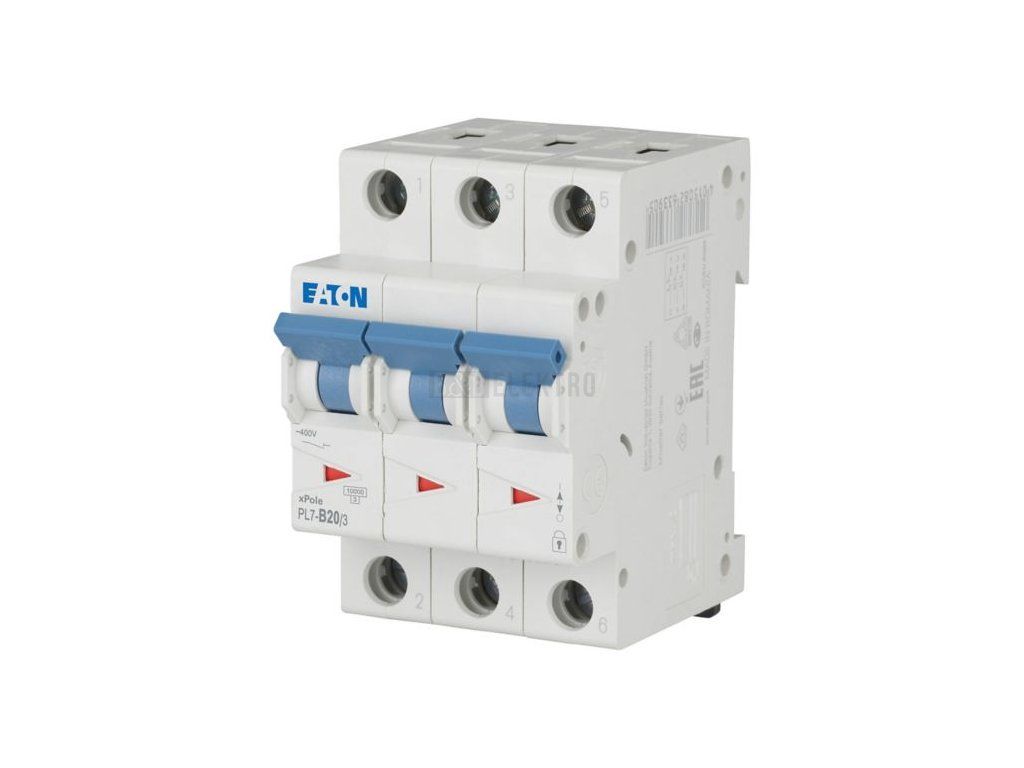

Jistič 20A, PL7-20/3/B (10kA) Eaton 263390
Jistič vedení 3pólový 20 A / 400 V, charakteristika B, zkratová vypínací schopnost 25 kA, IP20 Eaton 263390
Jistič vedení 3pólový 20 A / 400 V, charakteristika B – Eaton 263390
Eaton jistič vedení PL7-B20/3 chrání elektrické vedení před přetížením a zkratem, pracuje při jmenovitém proudu 20 A a jmenovitém napětí 400 V. Vypínací charakteristika B zajišťuje jeho nasazení pro obvody s běžnou spínací zátěží, jmenovitá zkratová vypínací schopnost dosahuje 25 kA podle IEC 60947-2. Krytí dosahuje stupně IP20.
Jistič se montuje na DIN lištu a jištění zajišťuje ve třech pólech, k připojení vodičů s plným jádrem i vícežilových kabelů slouží svorky pro průřez 1 až 25 mm². Provoz je možný v rozsahu teplot okolí od -25 °C do 75 °C. Díky třífázovému jištění a proudu 20 A nachází uplatnění při jištění silnějších obvodů v rozvaděčích.
Jistič splňuje normu IEC 60947-2, jmenovité izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp 4 kV. Konstrukce umožňuje doplnění o přídavné vybavení.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icu: 25 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 9007912267645 |
| Jmenovitý proud (A): | 20 A |
| ? Vypínací charakteristika: | B |
| Šířka (mm): | 52,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Počet pólů (celkem): | 3 |
| Zkratová odolnost: | 10 kA |
