Jistič 20A, PL7-20/3/D (10kA) Eaton 263422
Jistič vedení 3-pólový 20 A / 400 V, charakteristika D, Icn 10 kA, IP20, Eaton 263422
Jistič vedení 3-pólový 20 A / 400 V, charakteristika D – Eaton 263422

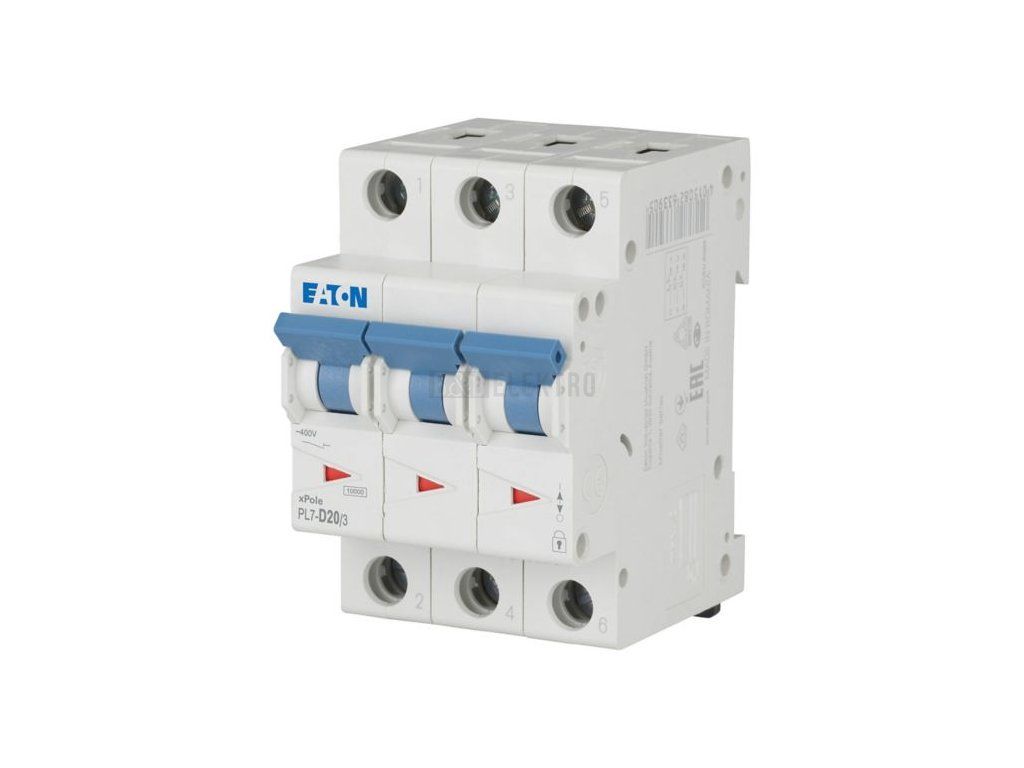

Eaton jistič vedení PL7-D20/3 přeruší chráněný obvod při nadproudu nebo zkratu a pracuje při jmenovitém proudu 20 A a napětí 400 V. Vypínací charakteristika D odpovídá zátěžím s vysokým záběrovým proudem, jmenovitá zkratová vypínací schopnost Icn dosahuje 10 kA při 400 V i 230 V, krytí odpovídá stupni IP20.
Jistič se montuje na DIN lištu, připojit lze vodiče s průřezem 1 až 25 mm², provoz je možný v rozsahu teplot -25 až 75 °C. Konstrukce umožňuje doplnění o přídavné moduly. Díky charakteristice D a proudu 20 A se hodí pro jištění obvodů se zařízeními s vyšším rozběhovým proudem, například motory nebo transformátory.
Jistič splňuje normu EN 60898, jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV a izolační napětí Ui 440 V.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: D
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 4015082634223 |
| Jmenovitý proud (A): | 20 A |
| ? Vypínací charakteristika: | D |
| Šířka (mm): | 52,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Počet pólů (celkem): | 3 |
| Zkratová odolnost: | 10 kA |
| Výrobní společnost : | Eaton Elektrotechnika s.r.o. |
|---|---|
| Adresa : | Komárovská 2406/57 Praha 193 00 |
| E-mail : | podporaCZ@Eaton.com |
