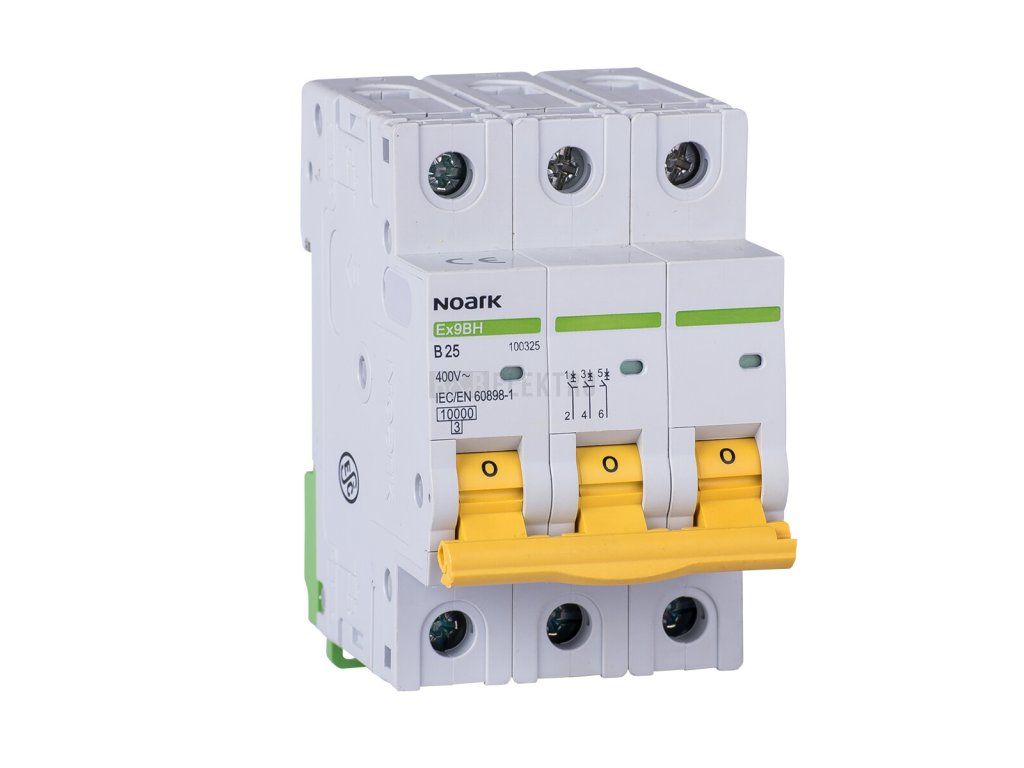

Jistič 25A, Ex9BH 25/3/B (10kA) Noark 100325
Jistič MCB 3P B25, 25A/400V, 10kA, montáž na DIN lištu NOARK Electric 100325
Jistič MCB 3-pólový, charakteristika B25, 10 kA – NOARK Electric 100325
NOARK Electric jistič Ex9BH 3P B25 100325 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před přetížením a poškozením. Pracuje při jmenovitém proudu 25 A a jmenovitém napětí 400 V, s vypínací charakteristikou B a jmenovitou zkratovou vypínací schopností Icn 10 kA podle EN 60898. Podle normy IEC 60947-2 dosahuje zkratové vypínací schopnosti Icu 15 kA při napětí 400 V i 230 V.
Jistič se montuje na DIN lištu a zabírá 3 moduly, připojení vodičů s plným jádrem umožňuje průřez 1 mm². Krytí IP20 odpovídá instalaci uvnitř rozvaděče, provoz je možný do teploty okolí -30 °C. Jistič doplňují další prvky doplňkového vybavení, k dispozici je i varianta s vyšším jmenovitým proudem pro náročnější aplikace v třífázových rozvaděčích.
Jmenovité izolační napětí Ui dosahuje 690 V a jmenovité impulzní vypínací napětí Uimp 6 kV, jistič spadá do kategorie přepětí 3 a stupně znečištění 2.
Technické parametry
- Jmenovitý proud: 25 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Zkratová vypínací schopnost Icu: 15 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 8592765003263 |
| Jmenovitý proud (A): | 25 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Kategorie přepětí: | 3 |

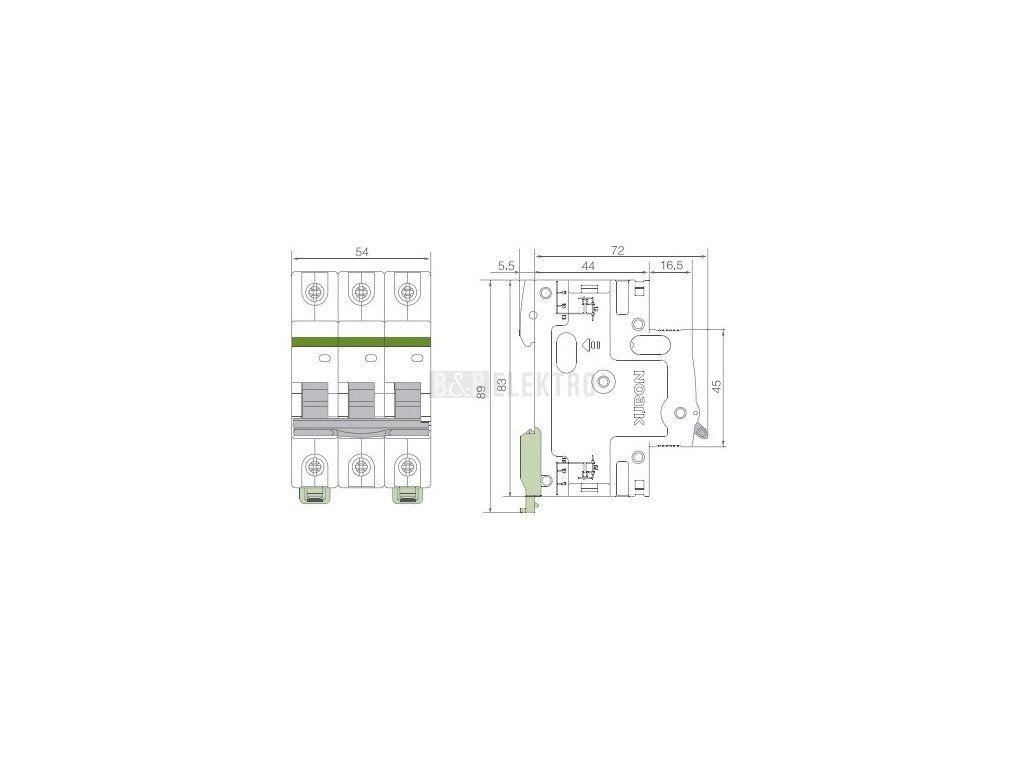

| Montážní hloubka (mm): | 74 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 3 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová schopnost při 230V Icn EN 60898: | 10 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 10 kA |
