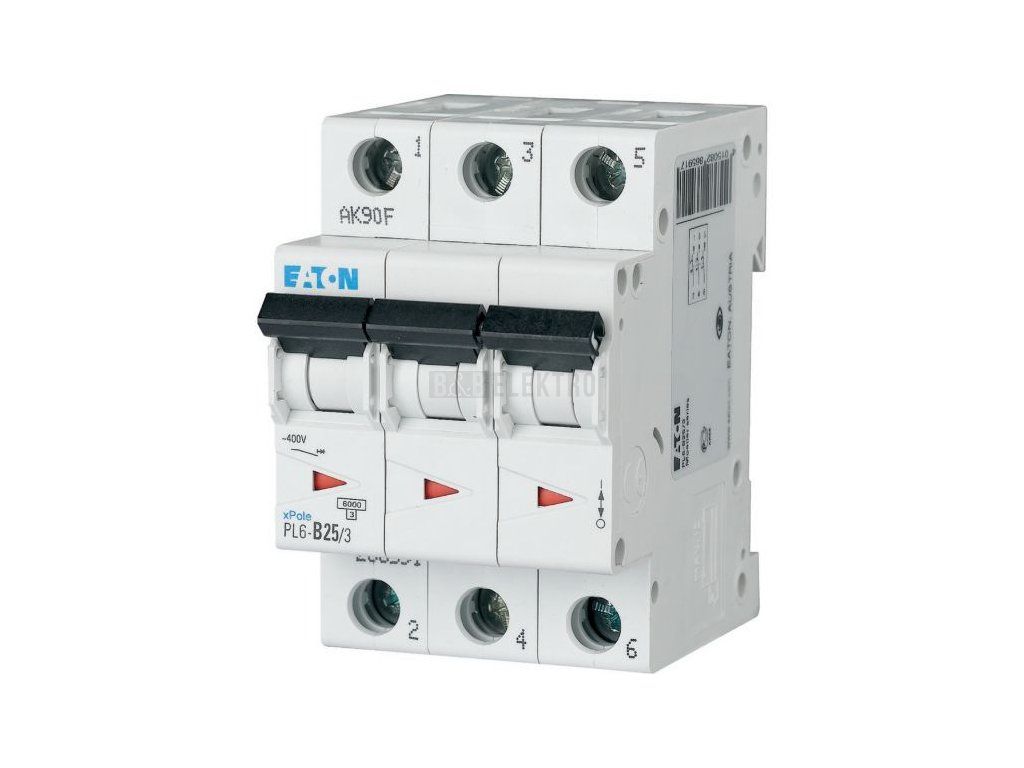

Jistič 25A, PL6-25/3/B (6kA) Eaton 286591
Jistič vedení 3pólový 25 A, charakteristika B, 6 kA, IP20, Eaton 286591
Jistič vedení 3p, 25 A, char. B – Eaton 286591
Eaton jistič vedení PL6-B25/3 chrání elektrické vedení a spotřebiče před přetížením a zkratem, pracuje při jmenovitém proudu 25 A a jmenovitém napětí 400 V. Vypínací charakteristika B s jmenovitou zkratovou vypínací schopností 6 kA zaručuje spolehlivé odpojení při poruchovém stavu, krytí dosahuje stupně IP20.
Jistič se montuje na DIN lištu a připojuje se vodiči s průřezem 1 až 25 mm², provedení se třemi jištěnými póly umožňuje jeho použití pro třívodičové rozvody. K přístroji lze doplnit další doplňkové vybavení, díky čemuž se hodí pro rozšíření funkcí přímo v rozvaděči. S ohledem na proud 25 A a charakteristiku B nachází jistič uplatnění při jištění okruhů s běžnou zátěží, například světelných nebo zásuvkových rozvodů.
Technické parametry
- Jmenovitý proud: 25 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 4015082865917 |
| Jmenovitý proud (A): | 25 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 52,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 8,8 |
| Šířka v modulárních jednotkách: | 3 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
