Jistič 25A, PL7-25/1/B (10kA) Eaton 262678
Jistič vedení 1p B25A, 230V, 10kA, IP20 Eaton 262678
Jistič vedení 1p, charakteristika B, 25 A – Eaton 262678

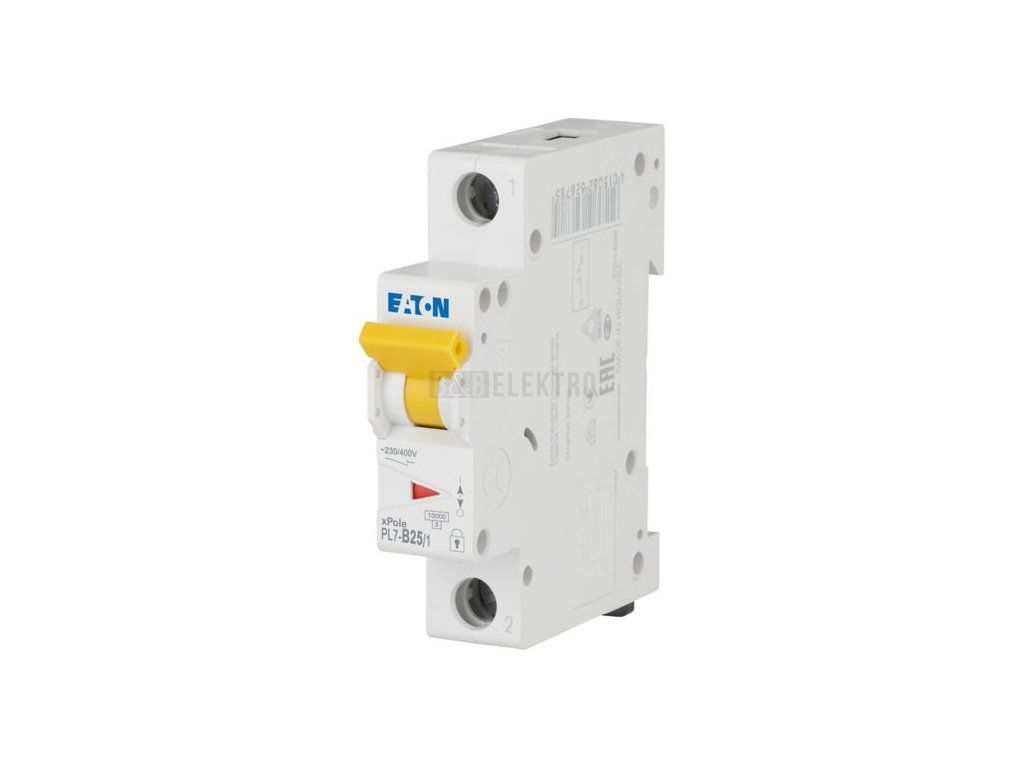

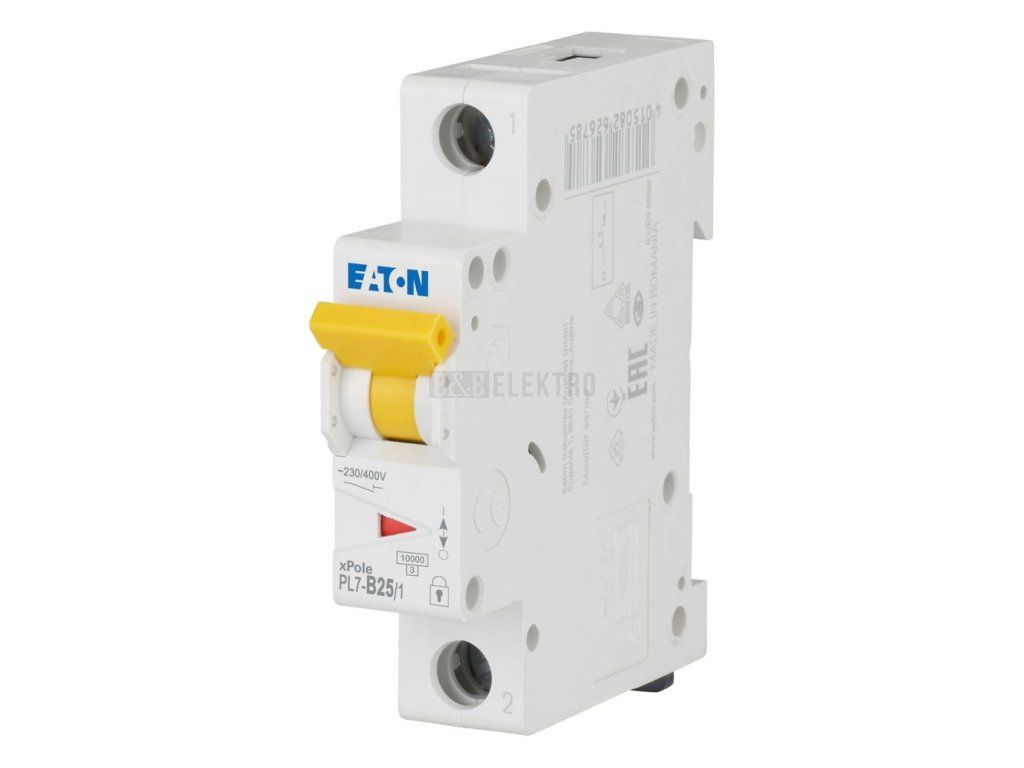

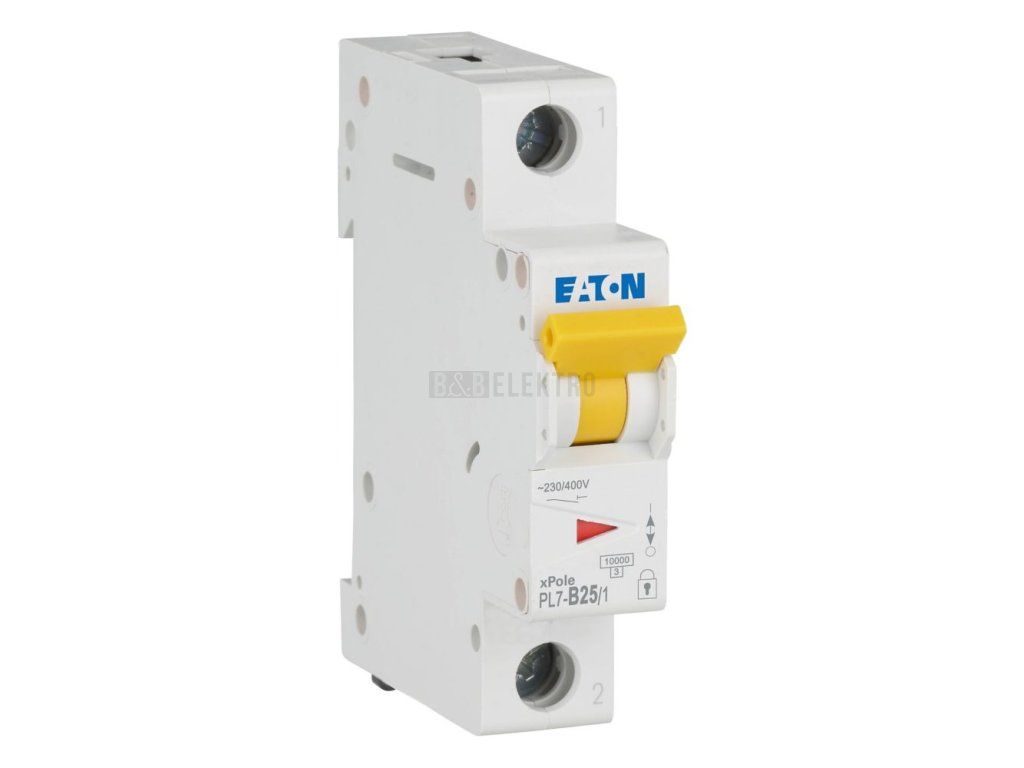

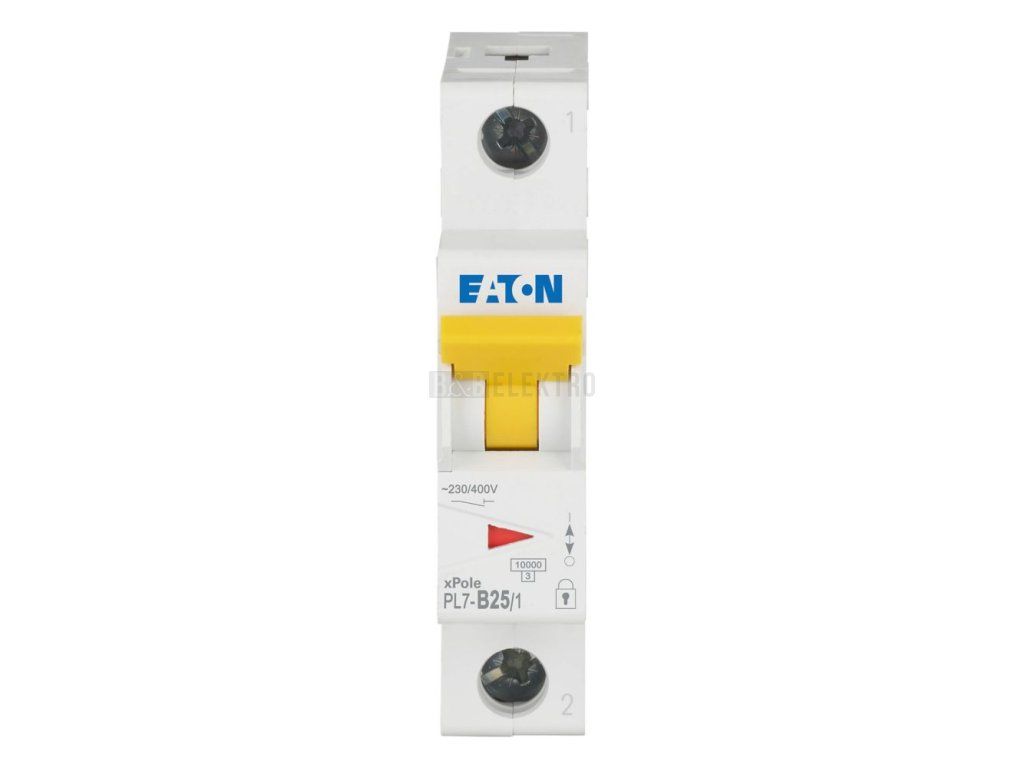

Eaton jistič vedení PL7-B25/1 262678 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 25 A a napětí 230 V. Vypínací charakteristika B odpovídá jmenovité zkratové vypínací schopnosti 10 kA a jistič dosahuje krytí IP20.
Jistič má 1 pól a šířku 1 modulární jednotku pro montáž na DIN lištu v rozvaděči. Připojit lze vodiče s průřezem 1 až 25 mm², vestavná hloubka přístroje činí 70,5 mm. Díky jmenovitému proudu 25 A a charakteristice B nachází uplatnění při jištění světelných a zásuvkových okruhů s běžnou zátěží.
Jistič splňuje normu EN 60898 a jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV, k dispozici je také možnost doplňkového vybavení pro rozšíření funkčnosti.
Technické parametry
- Jmenovitý proud: 25 A
- Jmenovité napětí: 230 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082626785 |
| Jmenovitý proud (A): | 25 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 2,8 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
