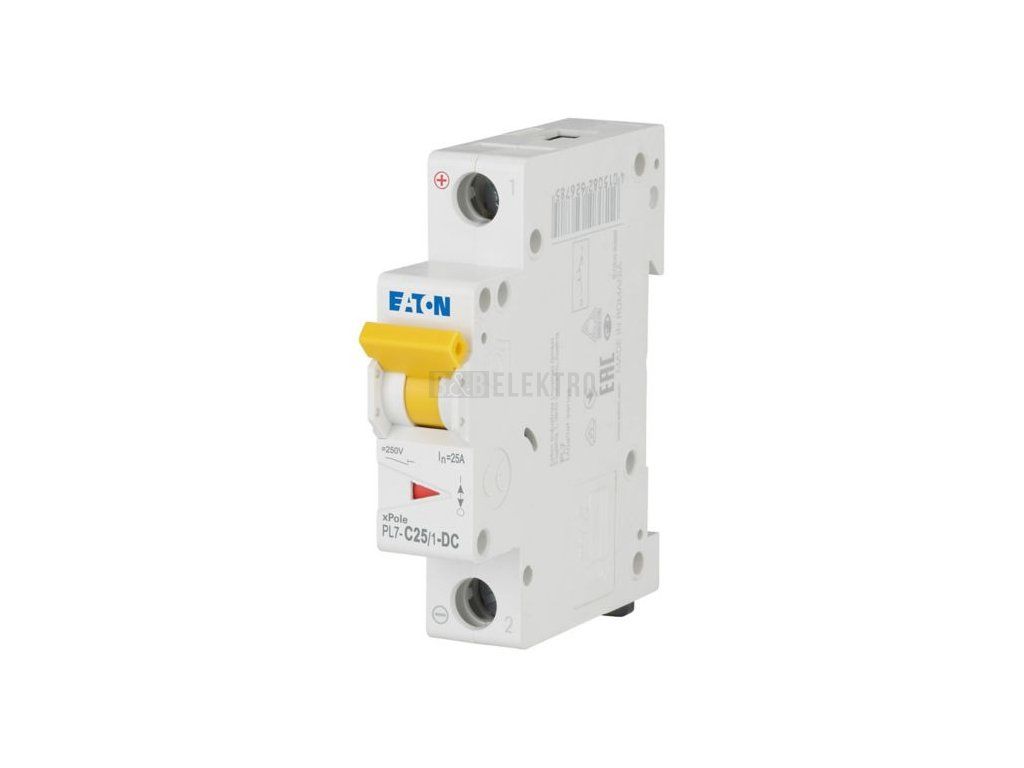

Jistič 25A, PL7-25/1/C-DC (10kA) Eaton 264891

Jistič vedení 1p, 25 A, char. C, DC – Eaton 264891

Eaton jistič vedení PL7-C25/1-DC chrání elektrické vedení a připojené spotřebiče před přetížením a zkratem v obvodech se stejnosměrným napětím. Pracuje při jmenovitém proudu 25 A a jmenovitém napětí 250 V, vypínací charakteristika C jej předurčuje pro obvody s vyššími rázovými proudy při zapnutí. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA jak při 230 V, tak při 400 V podle IEC 60947-2, jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič se montuje na DIN lištu, krytí přístroje je IP20. Připojení umožňuje vodiče s průřezem 1 až 25 mm², a to jak plné jádro, tak vícežilové kabely. Provoz je možný v rozsahu teplot okolí od -25 °C do 75 °C, přístroj lze doplnit dalším vybavením. Díky provedení pro DC napětí a proudu 25 A se hodí pro jištění stejnosměrných vedení v rozvaděčích, například u fotovoltaických nebo akumulátorových systémů.

Technické parametry

• Jmenovitý proud: 25 A
• Jmenovité napětí: 250 V (DC)
• Vypínací charakteristika: C
• Zkratová vypínací schopnost Icu: 10 kA
• Krytí: IP20
• Počet pólů: 1
