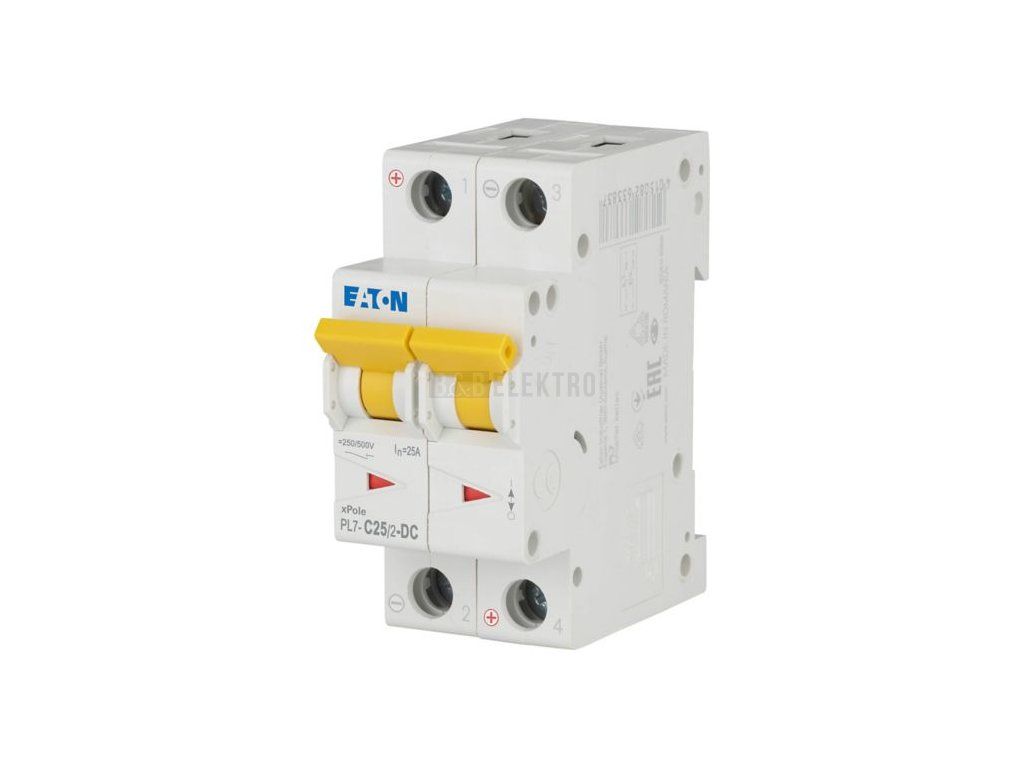

Jistič 25A, PL7-25/2/C-DC (10kA) Eaton 264904

Jistič vedení 2p, 25 A / 250 V DC, charakteristika C – Eaton 264904

Eaton jistič vedení PL7-C25/2-DC 264904 přerušuje obvod při přetížení nebo zkratu a chrání tak připojené vedení i zařízení. Pracuje při jmenovitém proudu 25 A a jmenovitém napětí 250 V DC, vypínací charakteristika C zajišťuje spouštění vhodné pro obvody s vyššími záběrovými proudy. Jmenovitá zkratová vypínací schopnost Icu dosahuje 10 kA jak při 230 V, tak při 400 V, jmenovité izolační napětí Ui činí 440 V a jmenovité impulzní vypínací napětí Uimp 4 kV. Krytí IP20 odpovídá instalaci v rozvaděči.

Jistič se montuje na DIN lištu, vestavná hloubka pro umístění v rozvaděči činí 70,5 mm. Připojit lze vodiče o průřezu 1 až 25 mm², a to jak plné jádro, tak vícežilové kabely. Provoz je možný v rozsahu teplot okolí od -25 °C do 75 °C, k jističi lze doplnit další příslušenství. Díky provedení pro stejnosměrné napětí (DC) a dvoupólovému uspořádání se produkt uplatní při jištění DC vedení, například ve fotovoltaických nebo akumulačních instalacích.

Jistič odpovídá normě IEC 60947-2, kategorie přepětí 3 a stupeň znečištění 2 potvrzují vhodnost pro průmyslové i instalační prostředí s vyšším namáháním izolace.

Technické parametry

• Jmenovitý proud 25 A
• Jmenovité napětí 250 V DC
• Vypínací charakteristika C
• Krytí IP20
• Zkratová vypínací schopnost Icu 10 kA (230 V i 400 V)
• Počet pólů 2
