Jistič 32A, PL7-32/1/B (10kA) Eaton 262679
Jistič vedení 1pólový 32 A / 230 V, charakteristika B, IP20, Icn 10 kA Eaton 262679
Jistič vedení 1pólový 32 A, charakteristika B – Eaton 262679

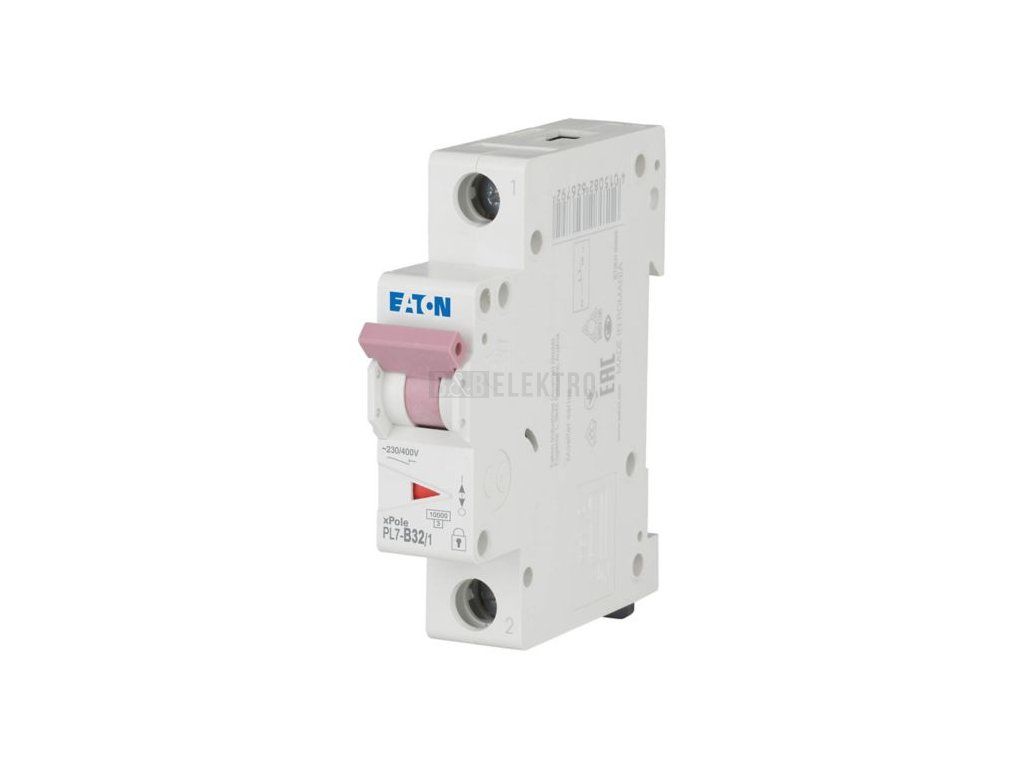

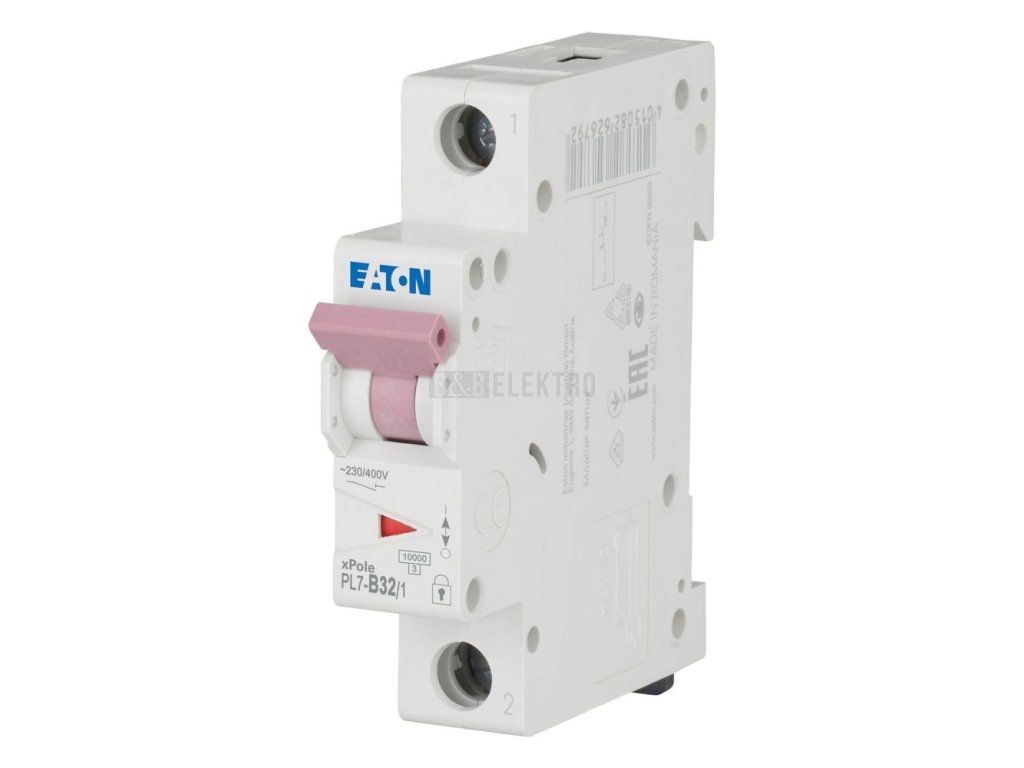

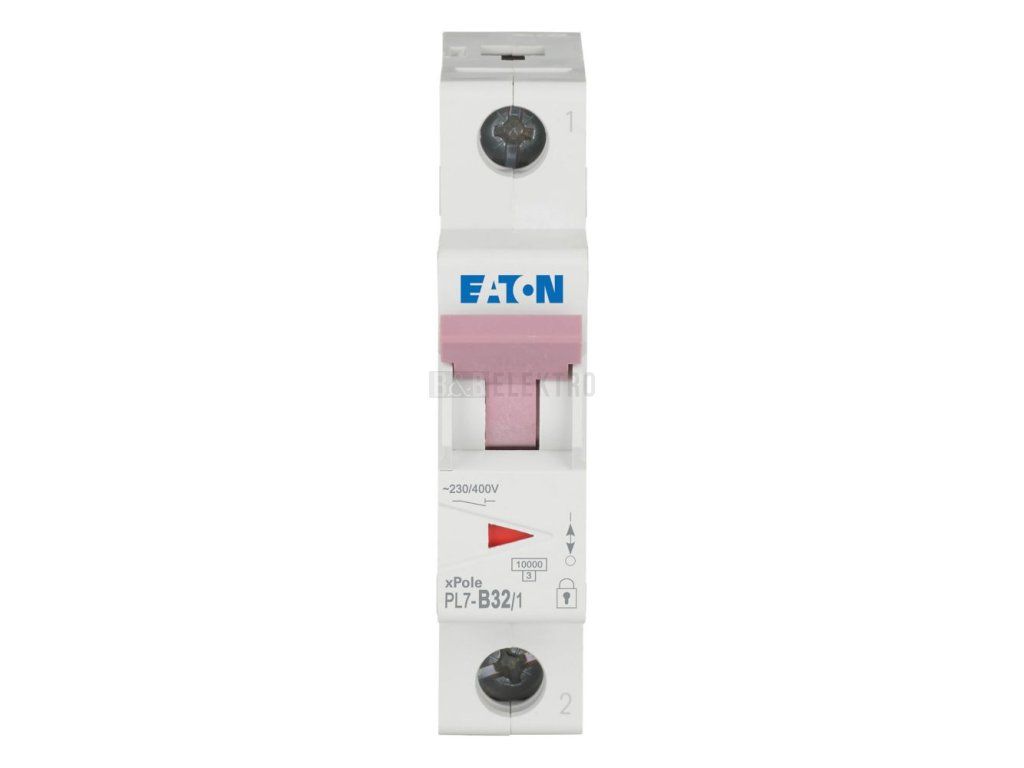

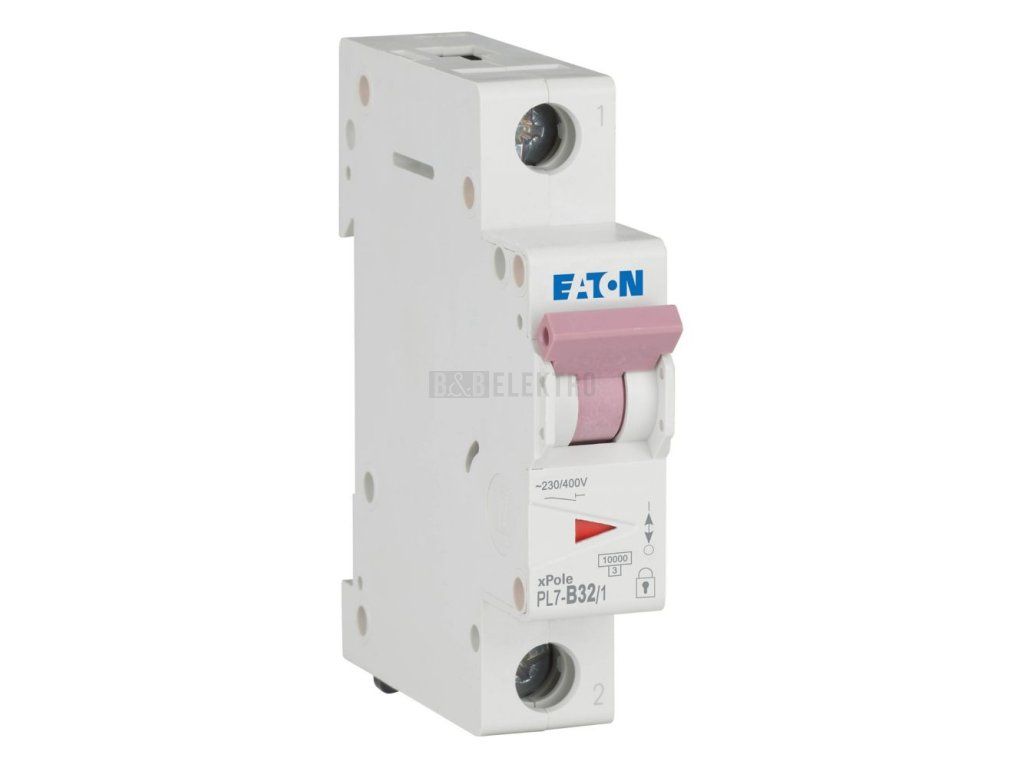

Eaton jistič PL7-B32/1 262679 přeruší elektrický obvod při přetížení nebo zkratu, pracuje při jmenovitém proudu 32 A a napětí 230 V AC s vypínací charakteristikou B. Zkratová vypínací schopnost Icn dosahuje 10 kA při 400 V i 230 V, jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.
Jistič se montuje na DIN lištu v rozvaděči, krytí pouzdra odpovídá stupni IP20. Připojit lze vodiče s plným jádrem i vícežilové kabely o průřezu 1-25 mm², provoz je možný v teplotním rozsahu -25 až 75 °C. K jističi lze doplnit pomocné vybavení, díky čemuž se hodí pro jištění vedení jednofázových obvodů v rozvaděčích nízkého napětí.
Technické parametry
- Jmenovitý proud: 32 A
- Jmenovité napětí: 230 V AC
- Vypínací charakteristika: B
- Krytí: IP20
- Zkratová vypínací schopnost Icn: 10 kA
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082626792 |
| Jmenovitý proud (A): | 32 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 3,5 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
