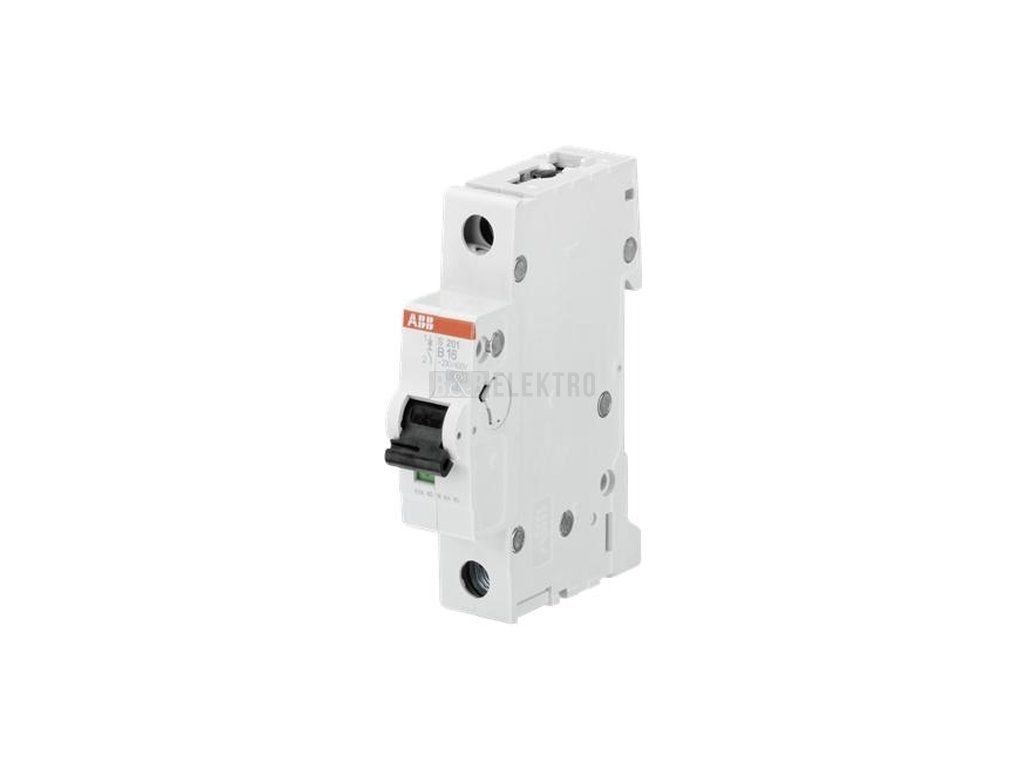

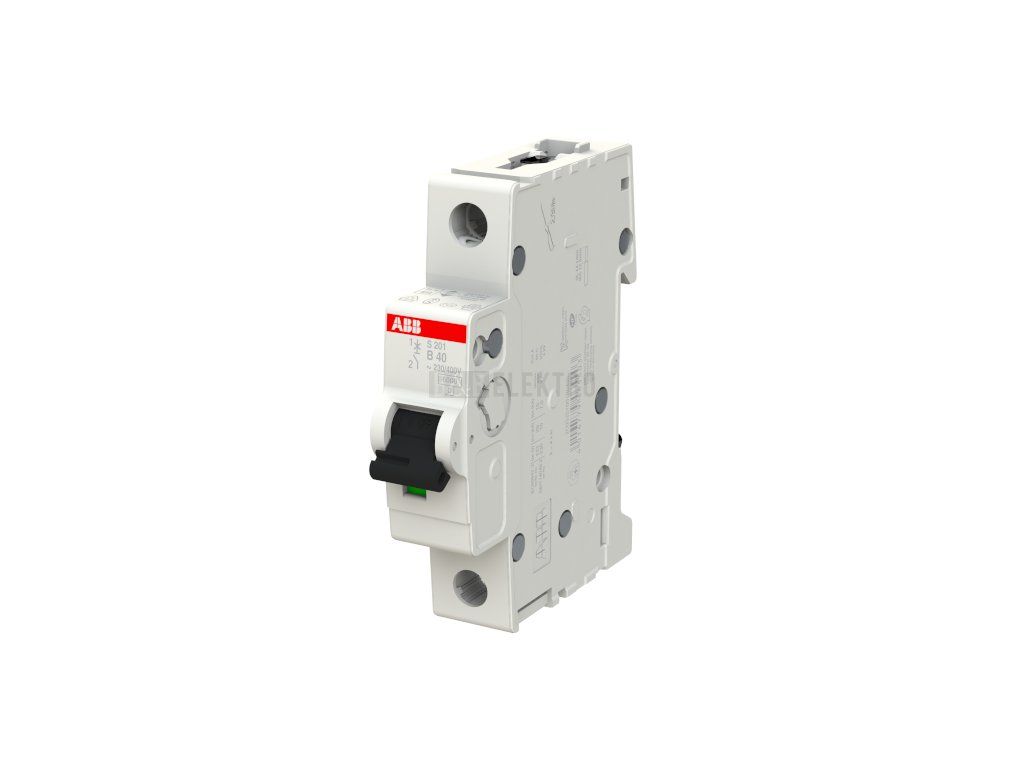

Jistič 40A, S201-40/1/B (6kA) ABB 2CDS251001R0405
Jistič LS 1-pólový 40A / B, 6 kA, IP20 ABB 2CDS251001R0405
Jistič 1-pólový 40 A, charakteristika B, 6 kA, IP20 – ABB 2CDS251001R0405
ABB jistič S201-B40 2CDS251001R0405 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 40 A s vypínací charakteristikou B a jmenovitou zkratovou vypínací schopností 6 kA podle EN 60898. Určen pro sítě AC/DC, jmenovité izolační napětí Ui dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV.
Jistič se montuje na DIN lištu v rozvaděči, zabírá šířku 1 modulu a jeho vestavná hloubka činí 69 mm. Krytí IP20 odpovídá instalaci uvnitř rozvaděče, provoz je možný do teploty okolí -25 °C. Připojení vodičů s plným jádrem řeší průřez od 0,75 mm². Jednopólové provedení s proudem 40 A a charakteristikou B se hodí pro jištění zátěží s běžným záběrovým proudem.
Jistič umožňuje doplnění o další příslušenství, což rozšiřuje možnosti jeho použití v rozvaděči.
Technické parametry
- Jmenovitý proud 40 A
- Vypínací charakteristika B
- Jmenovitá zkratová vypínací schopnost Icn 6 kA
- Krytí IP20
- Počet pólů 1
- Typ napětí AC/DC
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.13 kg |
| EAN: | 4016779465403 |
| Jmenovitý proud (A): | 40 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Množství v balení: | 12 |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 3 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 4,8 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
