Jistič 40A, PL7-40/3/B (10kA) Eaton 263393

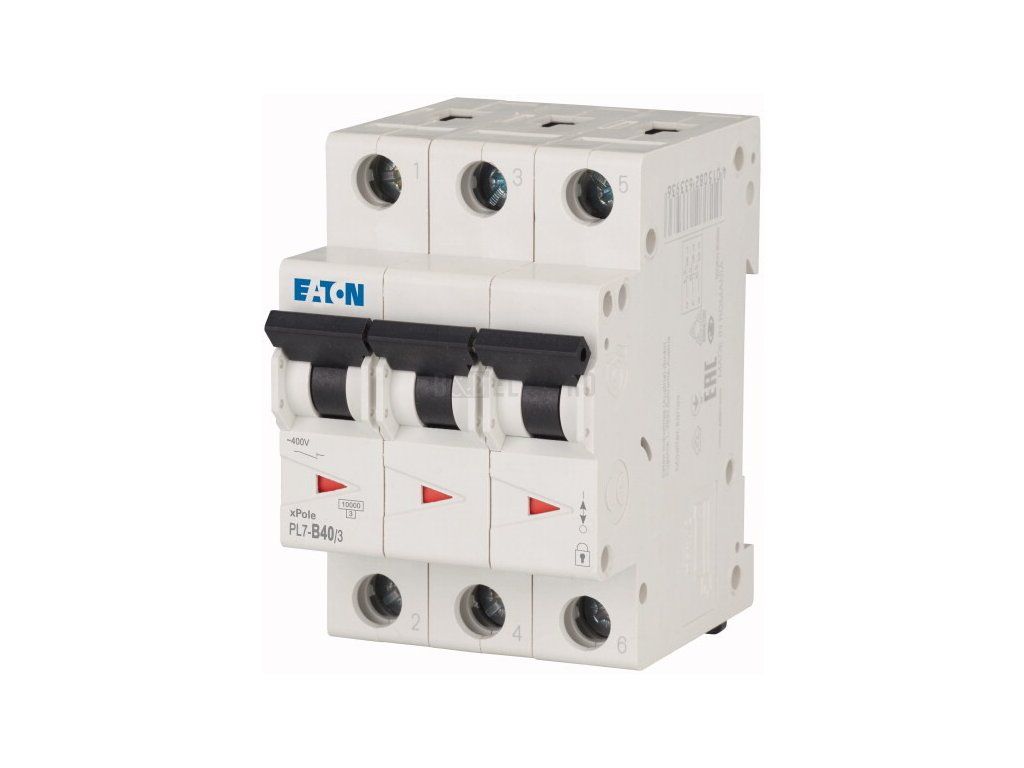

Jistič vedení Eaton PL7-B40/3, 40 A, 3p, charakteristika B – Eaton 263393

Jistič vedení Eaton PL7-B40/3 chrání elektrický obvod při jmenovitém proudu 40 A a vypínací charakteristice B, vhodné pro obvody s běžným zatížením bez velkých proudových špiček při startu. Jmenovité napětí dosahuje 400 V při frekvenci 50-60 Hz, jmenovité izolační napětí Ui činí 440 V. Zkratová vypínací schopnost Icn podle normy EN 60898 dosahuje 10 kA jak při 400 V, tak při 230 V.

Jistič se montuje na DIN lištu v rozvaděči, zabírá tři modulární jednotky a jeho vestavná hloubka dosahuje 70,5 mm. Krytí IP20 odpovídá standardnímu provedení pro instalaci v rozvaděčových skříních. Připojení umožňuje vodiče s průřezem 1-25 mm² jak u plného jádra, tak u vícežilových kabelů. Jistič nachází uplatnění v třífázových rozvodech nízkého napětí v průmyslových i komerčních instalacích.

Jistič umožňuje doplnění o pomocná zařízení pro rozšíření funkcí ochrany obvodu. Provozní teplota okolí se pohybuje v rozsahu od -25 °C do 75 °C, jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV.

Technické parametry

• Jmenovitý proud: 40 A
• Počet pólů: 3
• Vypínací charakteristika: B
• Krytí: IP20
• Jmenovitá zkratová vypínací schopnost Icn: 10 kA
• Průřez připojených vodičů: 1-25 mm²
• Vestavná hloubka: 70,5 mm
