Jistič 50A, PL7-50/1/B (10kA) Eaton 262691
Jistič vedení 1pólový 50 A / 230 V, charakteristika B, 10 kA, IP20 Eaton 262691
Jistič vedení 1pólový 50 A / 230 V, charakteristika B – Eaton 262691

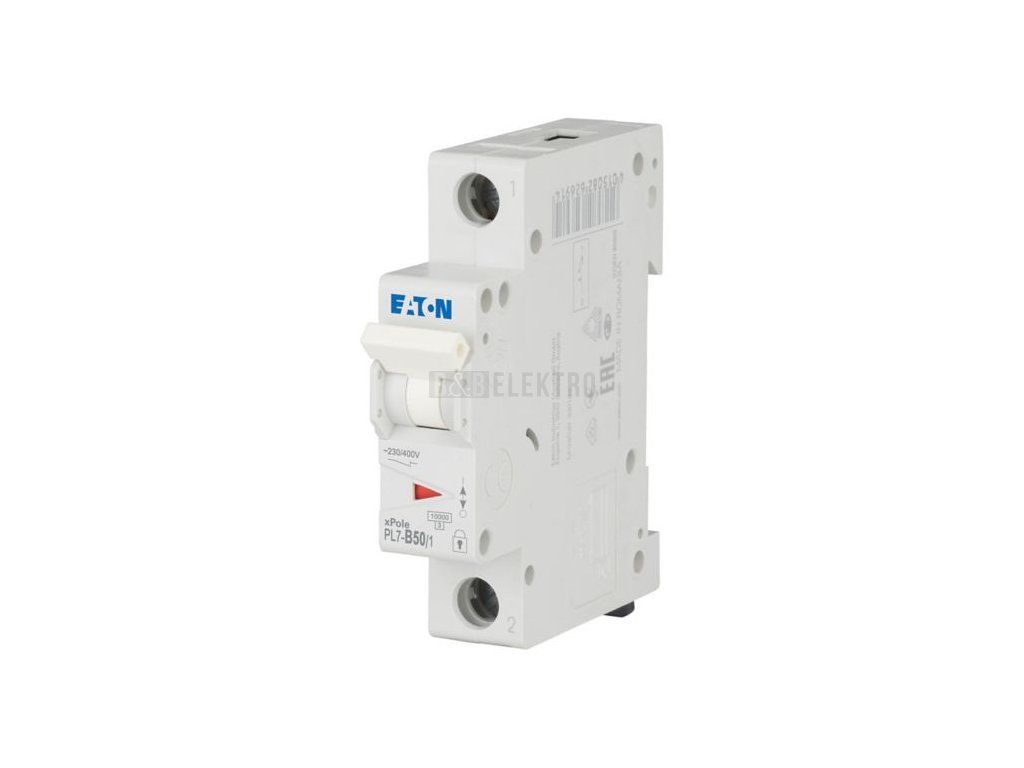

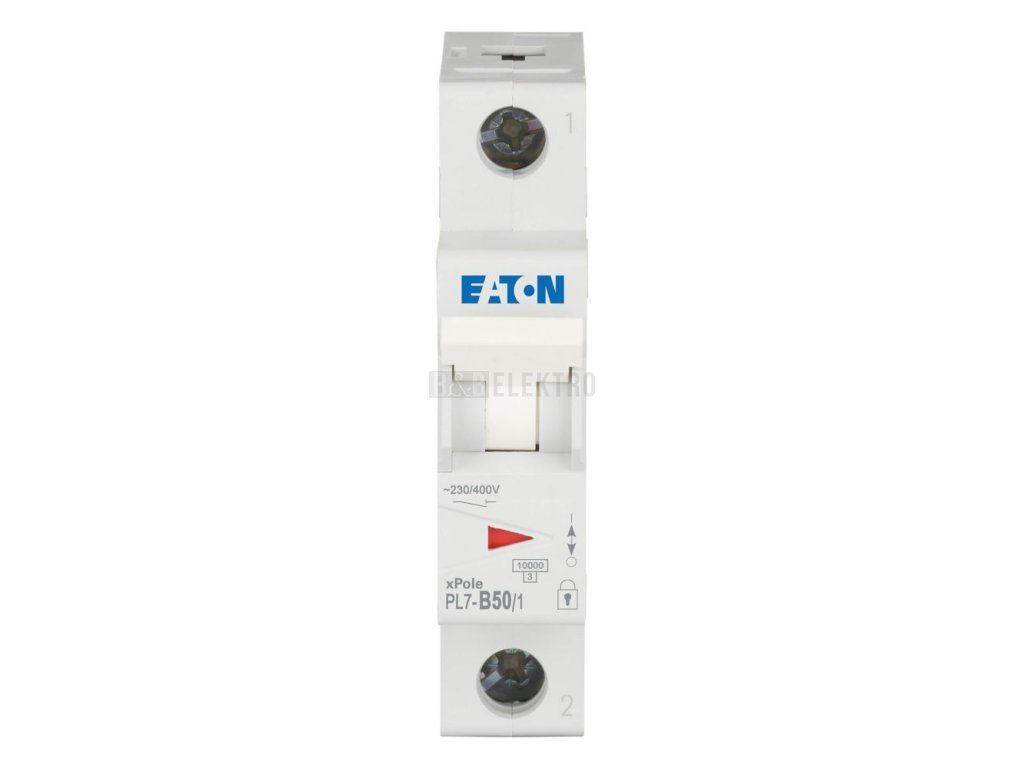

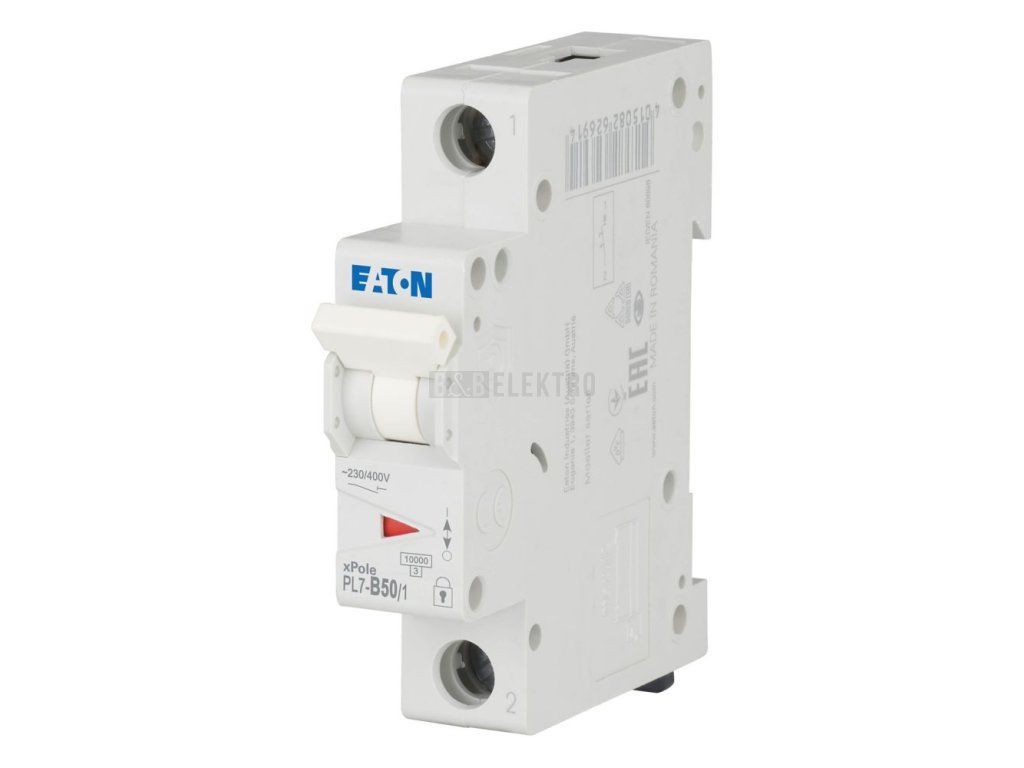

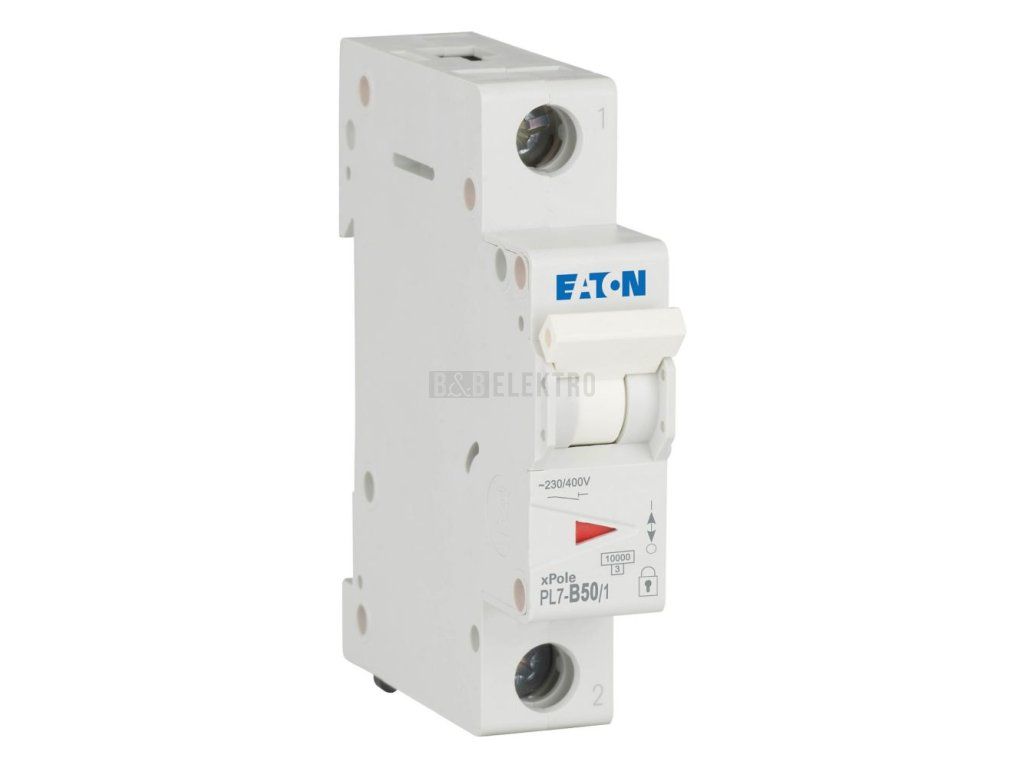

Eaton jistič vedení PL7-B50/1 262691 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak jištěné vedení. Pracuje při jmenovitém proudu 50 A a napětí 230 V AC, s vypínací charakteristikou B a jmenovitou zkratovou vypínací schopností 10 kA.
Jistič se montuje na DIN lištu a v rozvaděči zabírá šířku jednoho modulu, s krytím IP20. Připojit lze vodiče o průřezu 1 až 25 mm², provoz je možný v rozsahu teplot -25 až 75 °C. Konstrukce umožňuje doplnění o přídavné moduly. Charakteristika B předurčuje jistič pro jištění vedení s běžnou zátěží, například osvětlovacích nebo zásuvkových okruhů.
Jistič splňuje normu EN 60898, jmenovité izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp 4 kV. Zařazuje se do kategorie přepětí III se stupněm znečištění 2 a třídou omezení energie 3.
Technické parametry
- Jmenovitý proud: 50 A
- Jmenovité napětí: 230 V AC
- Vypínací charakteristika: B
- Jmenovitá zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082626914 |
| Jmenovitý proud (A): | 50 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 4,4 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
