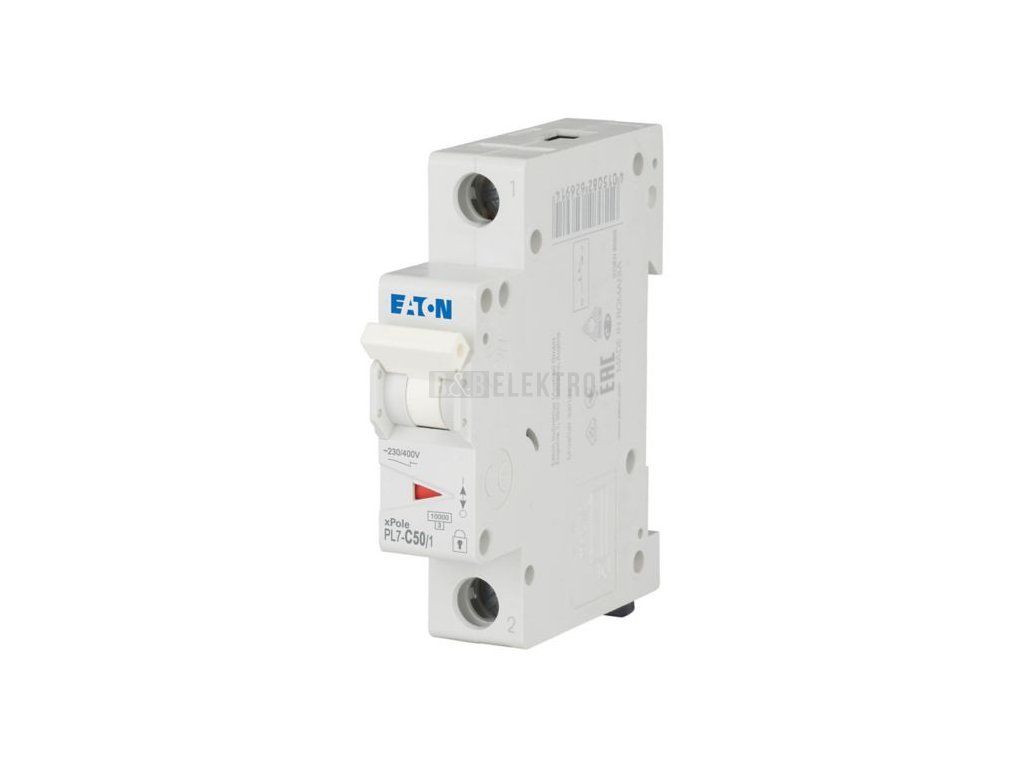

Jistič 50A, PL7-50/1/C (10kA) Eaton 262709

Jistič vedení 1p 50 A, charakteristika C – Eaton 262709

Eaton jistič vedení 262709 chrání elektrické vedení před přetížením a zkratem, pracuje při jmenovitém proudu 50 A a jmenovitém napětí 230 V. Vypínací charakteristika C zajišťuje spolehlivé vypnutí u zátěží s vyšším záběrným proudem, jmenovitá zkratová vypínací schopnost dosahuje 10 kA podle normy EN 60898. Jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič se montuje na DIN lištu a v rozvaděči zabírá šířku 1 modulu, krytí dosahuje IP20. Připojení vodičů s plným jádrem i vícežilových kabelů umožňuje průřez 1–25 mm². Jednopólové provedení s charakteristikou C a proudem 50 A se používá pro jištění vedení se zátěžemi s vyšším záběrným proudem, například motory nebo transformátory.

Jistič nabízí možnost doplňkového vybavení a pracuje v rozsahu teploty okolí od -25 °C do 75 °C, což rozšiřuje jeho nasazení i do náročnějších provozních podmínek.

Technické parametry

• Jmenovitý proud: 50 A
• Jmenovité napětí: 230 V
• Vypínací charakteristika: C
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 1
