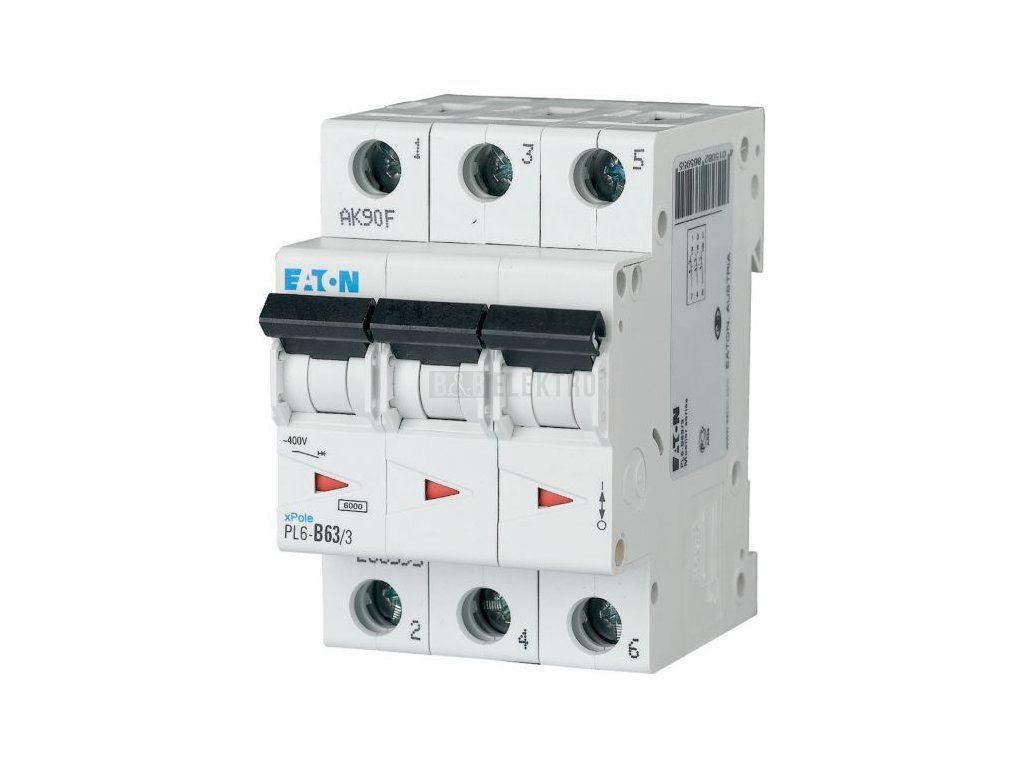

Jistič 63A, PL6-63/3/B (6kA) Eaton 286595
Jistič vedení 3-pólový 63 A / 400 V, charakteristika B, IP20 Eaton 286595
Jistič vedení 3p 63 A / 400 V, charakteristika B – Eaton 286595
Eaton jistič vedení PL6-B63/3 286595 chrání elektrické vedení před přetížením a zkratem, pracuje při jmenovitém proudu 63 A a napětí 400 V. Vypínací charakteristika B odpovídá jmenovité zkratové vypínací schopnosti Icn 6 kA, izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp činí 4 kV.
Jistič se montuje na DIN lištu, konstrukce se třemi póly zabírá šířku 3 modulárních jednotek a krytí dosahuje IP20. Připojit lze vodiče s průřezem 1 až 25 mm², a to jak plné jádro, tak vícežilové kabely. Hloubka pro umístění v rozvaděči činí 70,5 mm. Díky proudu 63 A a třem jištěným pólům se jistič uplatní pro jištění silnějších vedení v rozvaděčích s možností doplnění dalšími přístroji.
Jistič odpovídá normě EN 60898, patří do třídy omezení energie 3 a kategorie přepětí III se stupněm znečištění 2, což zvyšuje odolnost proti přepěťovým rázům v instalaci. Konstrukce umožňuje doplnění dalším příslušenstvím pro rozšíření funkcí jističe.
Technické parametry
- Jmenovitý proud 63 A
- Jmenovité napětí 400 V
- Vypínací charakteristika B
- Jmenovitá zkratová vypínací schopnost Icn 6 kA
- Krytí IP20

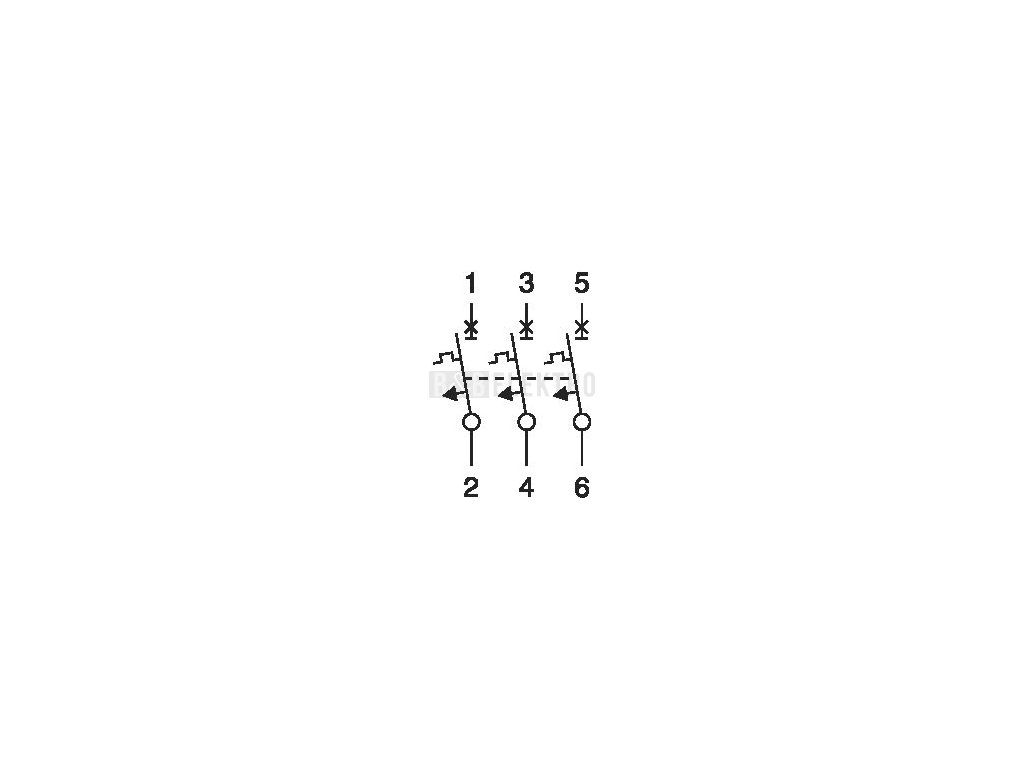

- Počet pólů 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 4015082865955 |
| Jmenovitý proud (A): | 63 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 52,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 18,1 |
| Šířka v modulárních jednotkách: | 3 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
