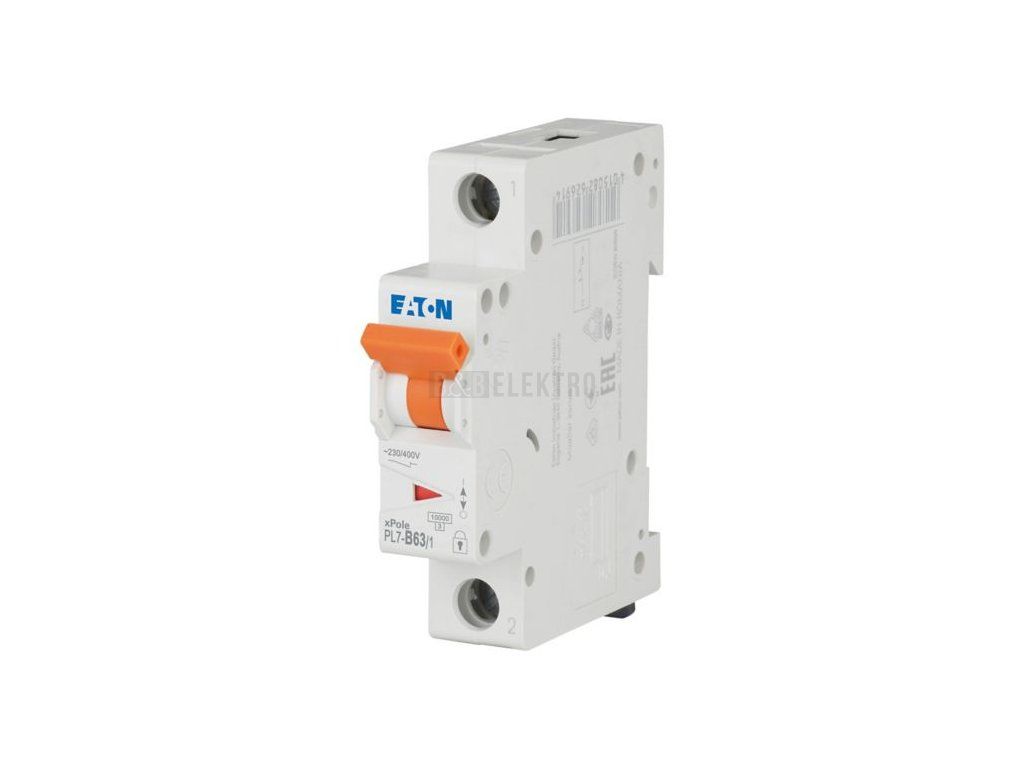

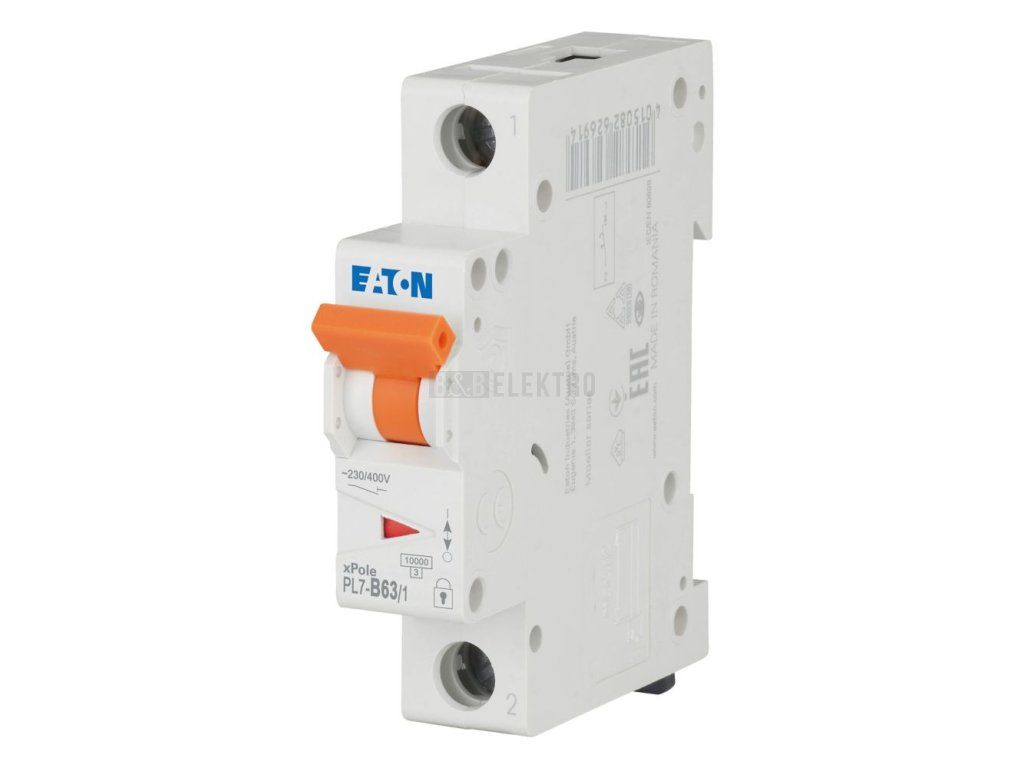

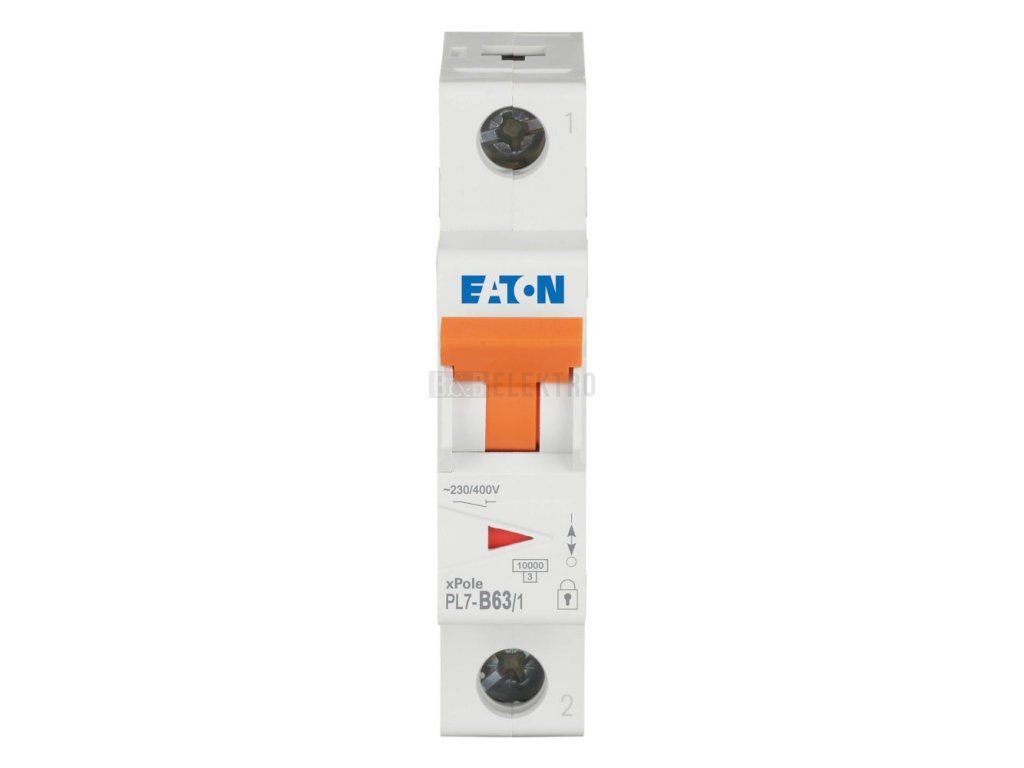

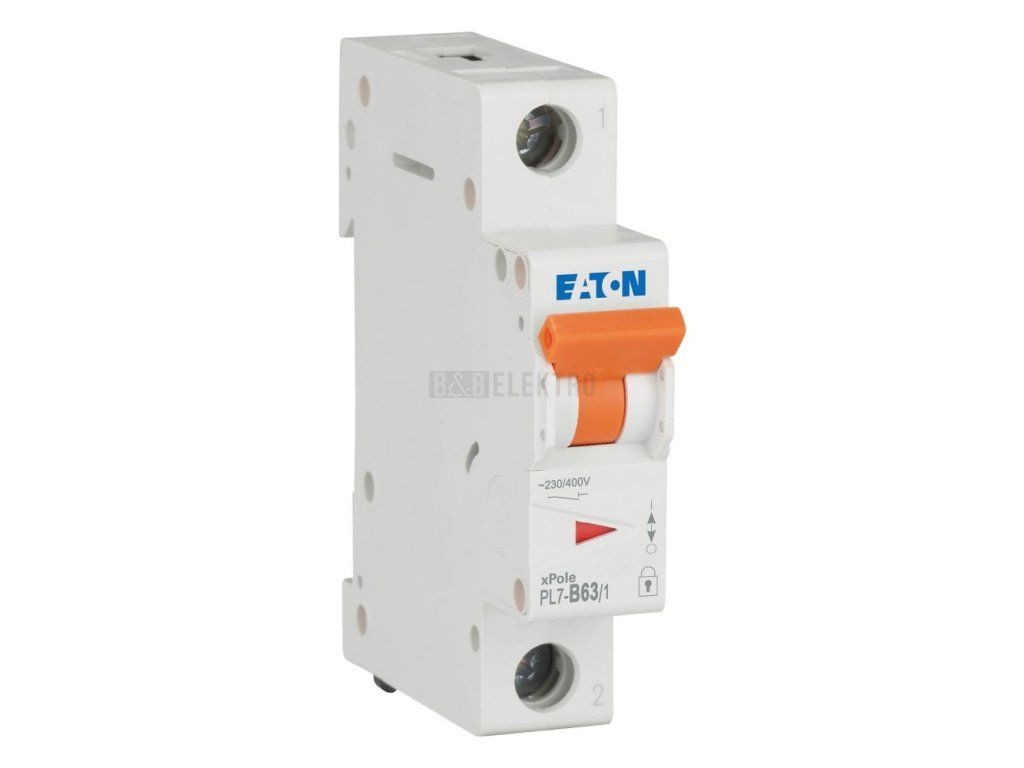

Jistič 63A, PL7-63/1/B (10kA) Eaton 262692
Jistič vedení 1pólový 63 A, charakteristika B, 10 kA Eaton 262692
Jistič vedení 1p, 63 A, charakteristika B – Eaton 262692
Eaton jistič vedení PL7-B63/1 262692 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 63 A a napětí 230 V. Vypínací charakteristika B odpovídá zkratové vypínací schopnosti 10 kA a jmenovitému izolačnímu napětí Ui 440 V.
Jistič v jednopólovém provedení o šířce 1 modulární jednotky se montuje na DIN lištu s krytím IP20. Připojit lze vodiče s průřezem 1 až 25 mm², provoz je určen pro teplotu okolí od -25 °C do 75 °C. Doplnit jej lze o přídavné vybavení pro rozšíření funkcí v rozvaděči. Jistič s proudem 63 A a charakteristikou B nachází uplatnění při ochraně obvodů se zvýšeným záběrovým proudem, například u motorových zátěží.
Technické parametry
- Jmenovitý proud: 63 A
- Jmenovité napětí: 230 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082626921 |
| Jmenovitý proud (A): | 63 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 5,5 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
