Jistič 63A, PL7-63/3/C (10kA) Eaton 263415

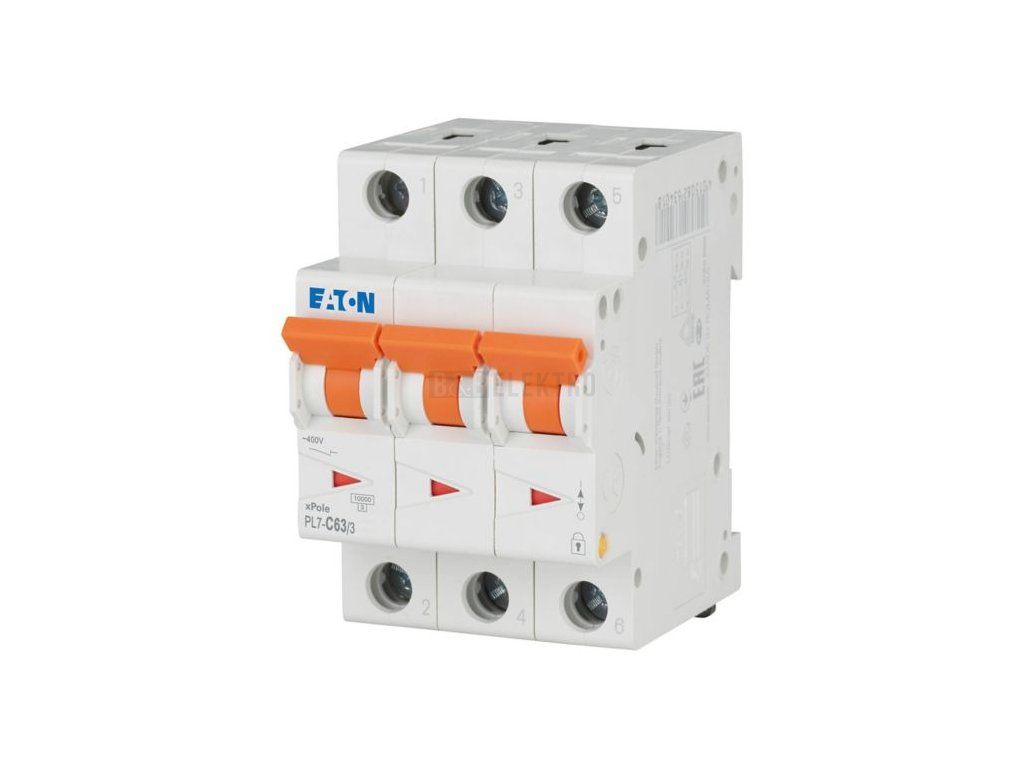

Jistič vedení 3-pólový 63 A / 400 V, charakteristika C – Eaton 263415

Eaton jistič vedení PL7-C63/3 (263415) chrání elektrické vedení před přetížením a zkratem, pracuje při jmenovitém proudu 63 A a napětí 400 V AC. Vypínací charakteristika C odpovídá jmenovité zkratové vypínací schopnosti Icn 10 kA a jmenovitému impulznímu vypínacímu napětí Uimp 4 kV, izolační napětí Ui dosahuje 440 V.

Jistič se montuje na DIN lištu v rozváděči, minimální hloubka rozváděče pro jeho umístění činí 70,5 mm. Připojení umožňuje vodiče s průřezem 1 až 25 mm², a to jak plné jádro, tak vícežilové kabely. Díky proudu 63 A a třífázovému provedení se používá pro jištění vedení s vyšším zatížením, například napájení výkonnějších spotřebičů nebo podružných rozvodů.

Jistič odpovídá krytí IP20 a pracuje v rozsahu okolní teploty -25 až 75 °C, stupeň znečištění prostředí 2 a kategorie přepětí III potvrzují jeho použití v běžných průmyslových a domovních rozváděčích. Konstrukce umožňuje doplnění o přídavné moduly.

Technické parametry

• Jmenovitý proud 63 A
• Jmenovité napětí 400 V AC
• Vypínací charakteristika C
• Jmenovitá zkratová vypínací schopnost Icn 10 kA
• Krytí IP20
• Počet pólů 3
