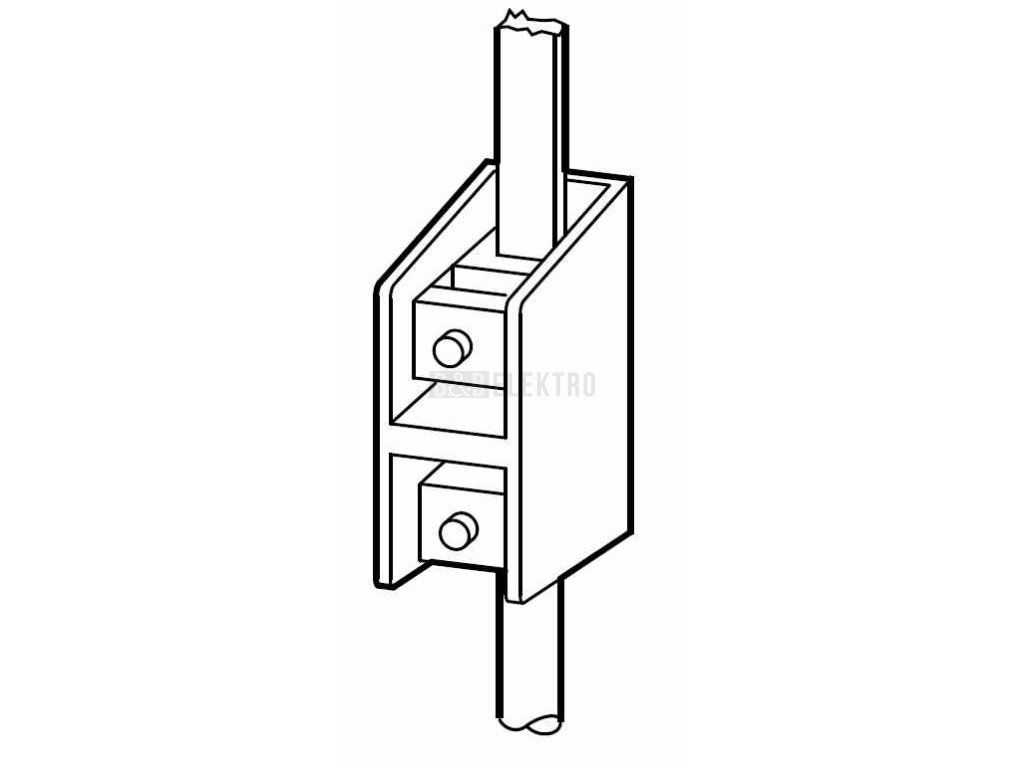

K240/1 Svorka

Do 630 A - 1pólové, pro tuhé plné a jemně slaněné vodiče
Jmen.        Průřez připojovaných vodičů     Pásk.                          Typové           Objednací

proud       Cu vodiče                 Al vodiče    vodiče       Sběrnice    označení        číslo

                plné,laněné,kulaté,segmantové                       CU
Ie [A]                        [mm2]                          [mm]          [mm]
160             1 x 16 - 95              1 x 35 - 70     3 x 9 x 0,8     18 x 4        K 95/1N           010773

                                                                     6 x 9 x 0,8
250             1 x 35 - 150            1 x 50 - 120    4 x 16 x 0,8   18 x 4        K 150/1           089085

                  2 x 16 - 70              2 x 35 - 50      6 x 16 x 0,8
400             1 x 50 - 240            1 x 95 - 185    6 x 16 x 0,8   25 x 15      K 240/1           091458

                  2 x 25 - 120             2 x 50 - 95     10 x 16 x 0,8
630             1 x 150 - 300           1 x 150 - 240 10 x 16 x 0,8  40 x 15      K 2x240/1        093831

                  2 x 50 - 240             2 x 95 - 185   11 x 21 x 1
