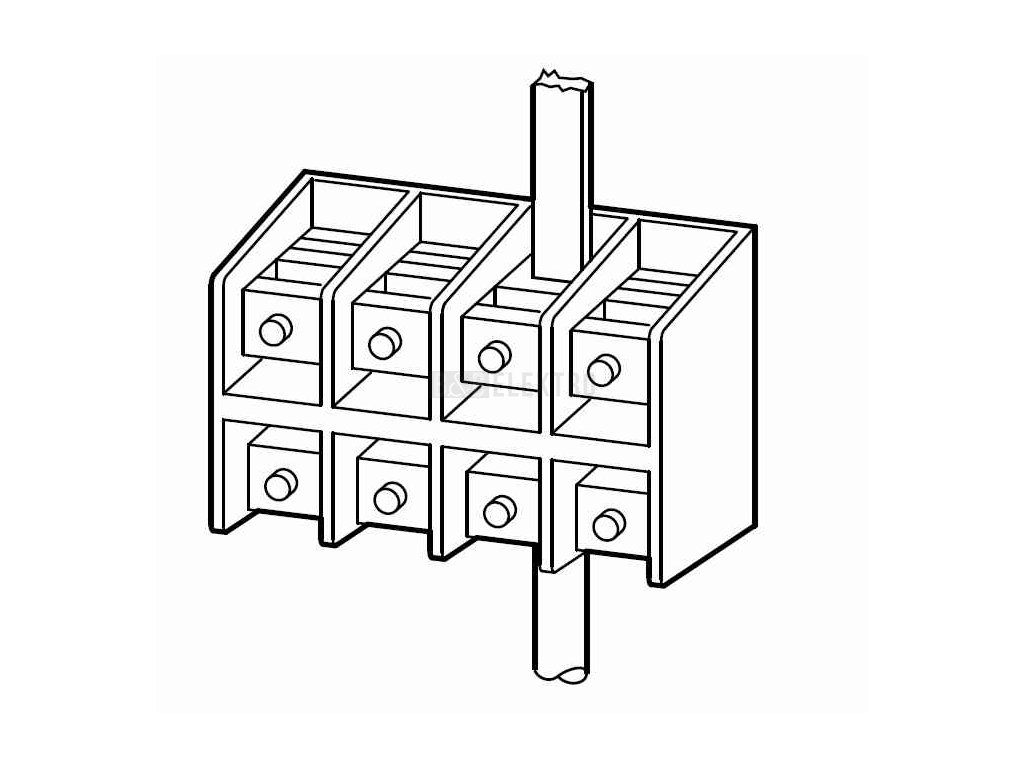

K2X240/3 Svorka

Do 630 A - 3pólové, pro tuhé plné a jemně slaněné vodiče
Jmen.          Průřez připojovaných vodičů             Pásk.                          Typové        Objednací

proud           Cu,Al vodiče kulaté,segmentové      vodiče     Sběrnice     označení      číslo
Ie [A]                       [mm2]                                    [mm]         [mm]
160               1 x 16 - 95               1 x 35 - 70        3 x 9 x 0,8     18 x 4           K 95/3          025017
                                                                          6 x 9 x 0,8
250               1 x 35 - 150             1 x 50 - 120      4 x 16 x 0,8    18 x 4           K 150/3        032136

                    2 x 16 - 70               2 x 35 - 50        6 x 16 x 0,8
400               1 x 50 - 240             1 x 95 - 185      6 x 16 x 0,8    25 x 15         K 240/3        039255
                    2 x 25 - 120              2 x 50 - 95      10 x 16 x 0,8
630               1 x 150 - 300            1 x 150 - 240   10 x 16 x 0,8   40 x 15         K 2x240/3     046374

                    2 x 50 - 240              2 x 95 - 185     11 x 21 x 1
