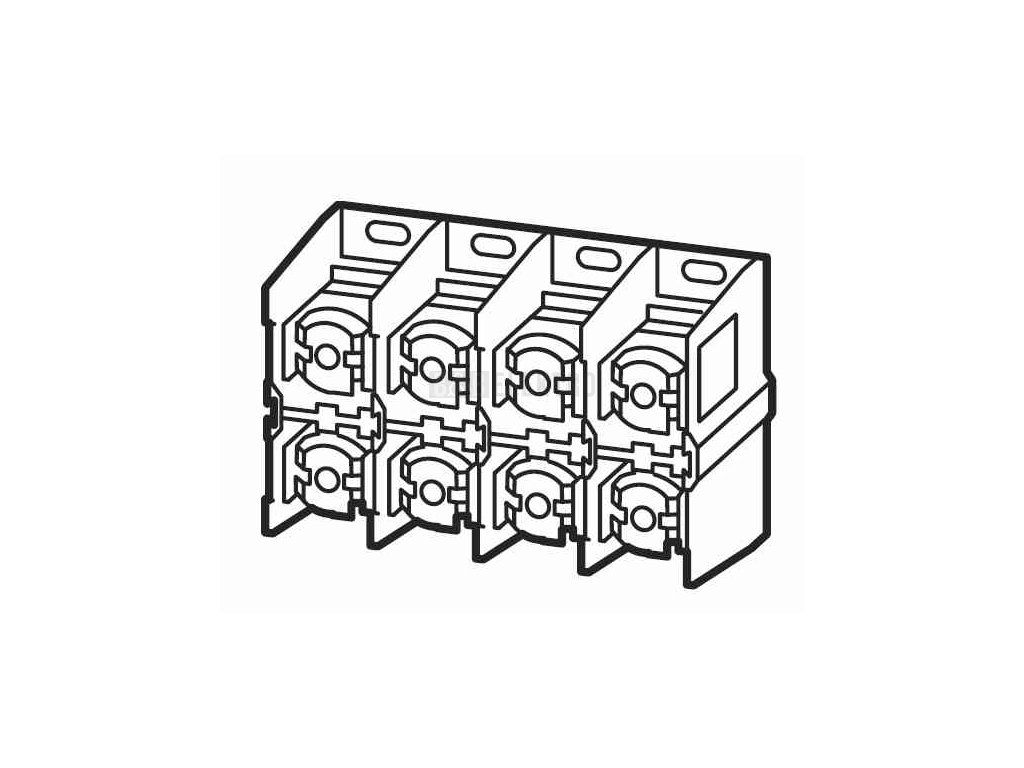

K4X185/1 Svorka

Do 1000 A - 1pólové, pro tuhé plné a jemně slaněné vodiče
Jmen.    Průřez připojovaných vodičů            Pásk.                            Typové     Objednací
proud    Cu Al vodiče kulaté,segmentové      vodiče        Sběrnice     označení  číslo
Ie [A]               [mm2]                                      [mm]          [mm]
800         2 x 120 - 240     2 x 150 - 185        2 x (11 x 21 x 1)    50 x 20      K3X185/1    062985

              3 x 50 - 185       3 x 95 - 150
1000       2 x 150 - 300     2 x 150 - 240        2 x 150 - 240         60 x 15      K3X240/1    060612

              3 x 50 - 240       3 x 150 - 185        3 x 150 - 185
1000       2 x 150 - 300     2 x 240 2 x 240                                  60 x 15      K4X185/1    079596

              4 x 50 - 185       4 x 120 - 150        4 x 120 - 150
