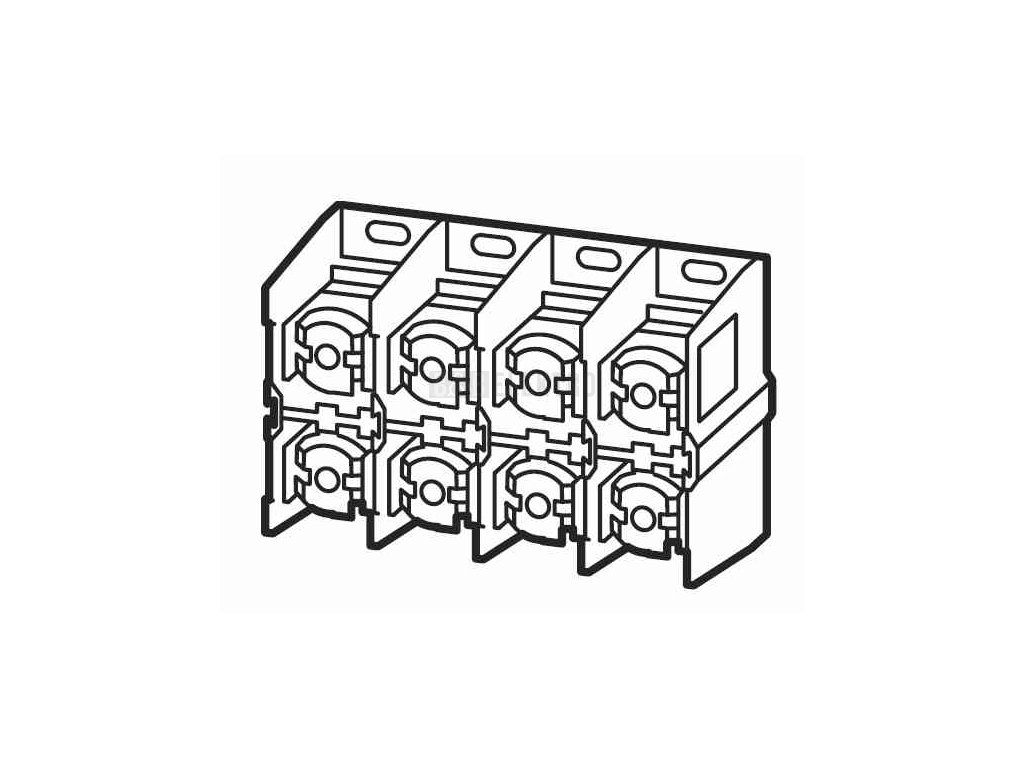

K4X185/4 Svorka

Do 1000 A - 4pólové, pro tuhé plné a jemně slaněné vodiče
Jmen.    Průřez připojovaných vodičů       Pásk.                               Typové      Objednací

proud    Cu Al kulaté,segmentové             vodiče           Sběrnice     označení   číslo
Ie [A]                 [mm2]                              [mm]               [mm]
800         2 x 120 - 240       2 x 150 - 185    2 x (11 x 21 x 1)   50 x 20        K3X185/4    067731

              3 x 50 - 185         3 x 95 - 150
1000       2 x 150 - 300       2 x 150 - 240    2 x 150 - 240        60 x 15        K3X240/4    055866
              3 x 50 - 240         3 x 150 - 185    3 x 150 - 185
1000       2 x 150 - 300       2 x 240             2 x 240                60 x 15        K4X185/4    074850
              4 x 50 - 185         4 x 120 - 150    4 x 120 - 150
