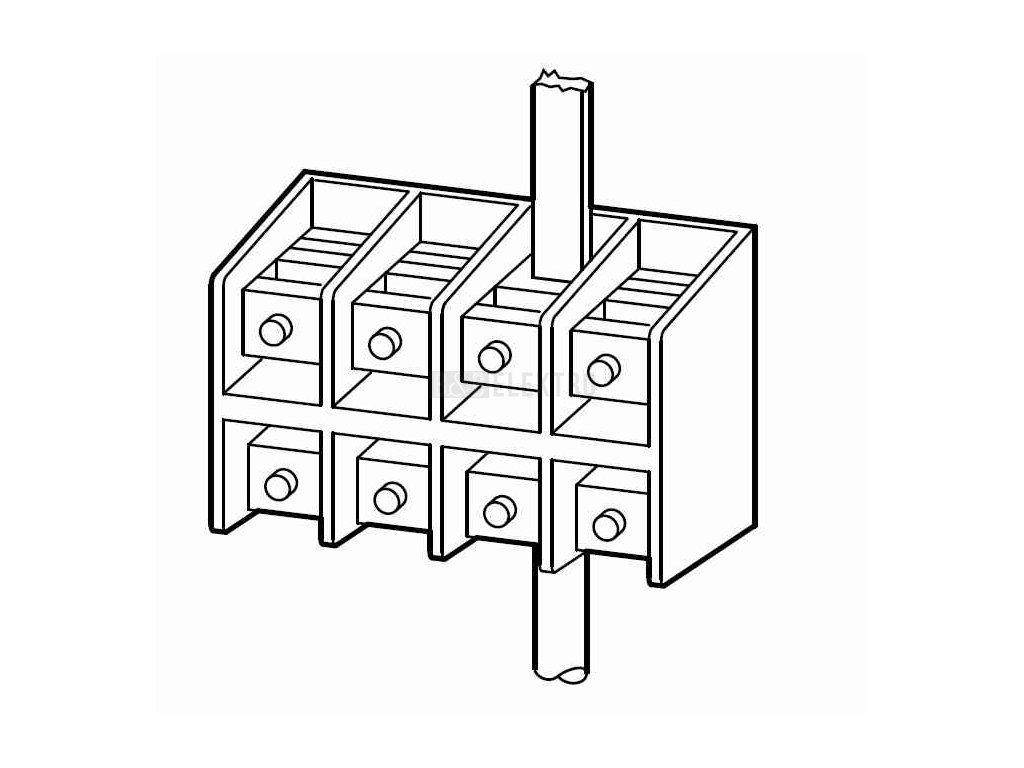

K95/4 Svorka

Do 630 A - 4pólové, pro tuhé plné a jemně slaněné vodiče
Jmen.          Průřez připojovaných vodičů          Pásk.                            Typové         Objednací
proud          Cu Al vodiče kulaté,segmentové    vodiče        Sběrnice     označení      číslo
Ie [A]                    [mm2]                                    [mm]           [mm]
160                 1 x 16 - 95      1 x 35 - 70              3 x 9 x 0,8      18 x 4           K 95/4          027390

                                                                         6 x 9 x 0,8
250                 1 x 35 - 150     1 x 50 - 120           4 x 16 x 0,8    18 x 4           K 150/4         034509
                       2 x 16 - 70      2 x 35 - 50             6 x 16 x 0,8

400                 1 x 50 - 240     1 x 95 - 185           6 x 16 x 0,8    25 x 15         K 240/4         041628

                      2 x 25 - 120     2 x 50 - 95            10 x 16 x 0,8
630                 1 x 150 - 300   1 x 150 - 240         10 x 16 x 0,8   40 x 15         K 2x240/4      048747

                      2 x 50 - 240     2 x 95 - 185          11 x 21 x 1
