Kabel AYKY-J 4x10 (4Bx10) silový hliníkový

Kabel AYKY-J 4x10 (4Bx10) – silový hliníkový

Silový kabel AYKY 4x10 je určený pro pevné uložení v zemi, v kabelových chráničkách a potrubí, na konzolách i v suchých a mokrých prostorech, kde nehrozí mechanické poškození ani namáhání v tahu. Uplatní se v městských distribučních sítích, v průmyslových objektech, elektrárnách a u domovních přípojek.

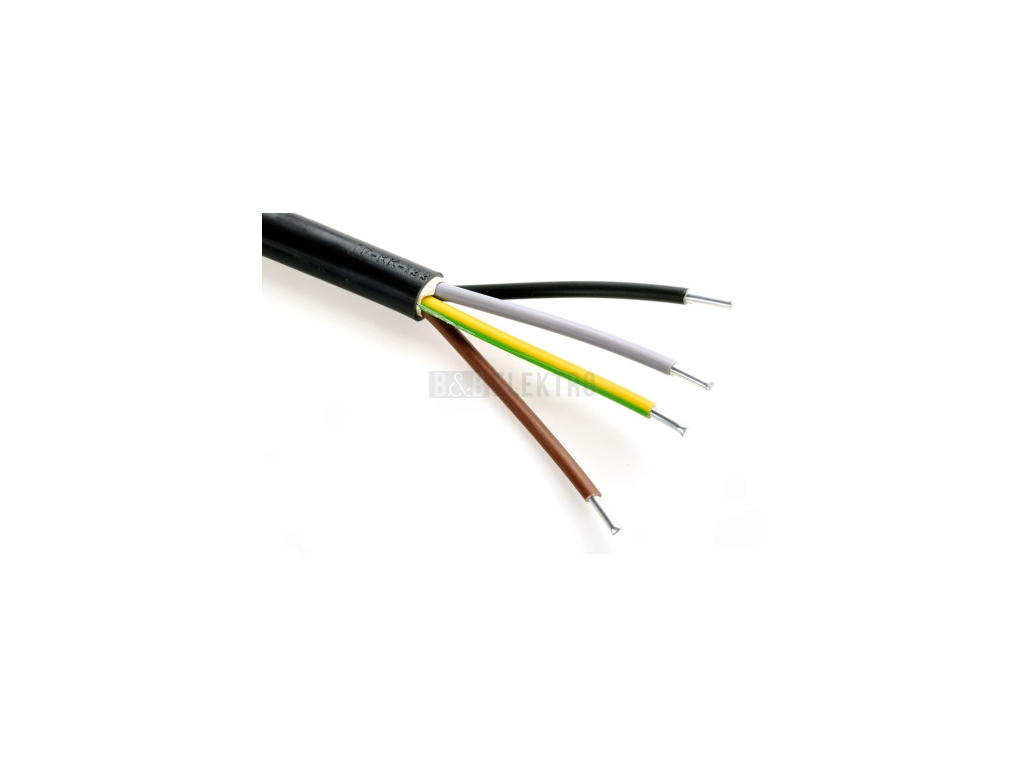

Kabel AYKY-J 4x10 tvoří čtyři plné kulaté hliníkové vodiče o průřezu 10 mm² (třída 1 dle EN 60228) s černým, hnědým, šedým a zeleno-žlutým ochranným vodičem – odtud označení „J". Žíly jsou vzájemně stočené, izolované PVC a chráněné černým PVC pláštěm. Hliník je až 3× lehčí než měď, takže 4x10 AYKY bývá u větších průřezů cenově dostupnější náhradou měděného CYKY, je ale tužší – při pokládce dodržujte minimální poloměr ohybu 12× průměr kabelu.

Zatížení kabelu AYKY 4x10

Proudová zatížitelnost AYKY 4x10 závisí na způsobu uložení a okolní teplotě – orientačně kolem 45 A na vzduchu a přibližně 60 A při uložení v zemi. Pro konkrétní návrh se vždy řiďte ČSN 33 2000-5-52.

Technické parametry

• Norma: ČSN 34 7659-3A
• Jmenovité napětí Uo/U: 0,6/1 kV (zkušební 4 kV)
• Počet a průřez žil: 4× 10 mm², plné Al vodiče (RE)
• Vnější rozměr: cca 19,1 mm
• Tloušťka izolace / pláště: 1,0 mm / 1,8 mm
• Činný odpor vodiče při 20 °C: 3,080 Ω/km
• Provozní teplota jádra: −35 °C až +70 °C (max. +70 °C)
• Max. teplota při zkratu: 160 °C
• Min. teplota pokládky a manipulace: −5 °C
• Poloměr ohybu: min. 12× průměr kabelu
• Třída reakce na oheň (CPR): Eca
• Plášť: černý PVC, RoHS i REACH

Zásahy do elektroinstalace svěřte osobě s příslušnou kvalifikací a vždy postupujte podle pokynů výrobce.
