Kabel koaxiální CB 113 univerzální bílý s pěnovým dielektrikem 75 Ohm metráž EMOS S5262
Kabel koaxiální CB 113 univerzální bílý s pěnovým dielektrikem 75 Ohm metráž EMOS S5262

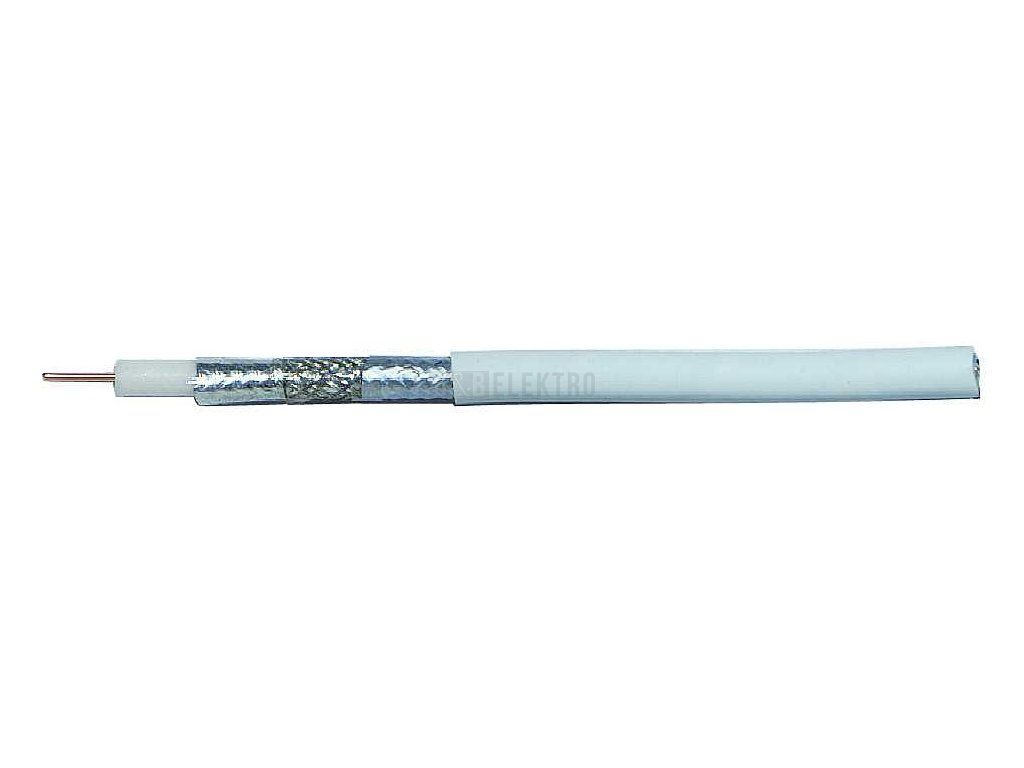

koaxiální kabel CB113 kabel s pěnovým dielektrikem a trojitým stíněním, vnější průměr 6,8 mm, terciální kabelové rozvody
technický popis :
kabel s pěnovým dielektrikem a trojitým stíněním
vnější průměr 6,8 mm
terciální kabelové rozvody
vnitřní rozvody
výrobní balení : 250 m, cívka
elektrické vlastnosti při 20 °C :
Impedance [ohm] 75 ± 3
Skutečná kapacita [pF/m] : 52
Činitel zkrácení : 0,85
Útlum [dB/100 m] / pro měrný kmitočet [MHz]:
10 MHz / 2,2
100 MHz / 5,8
450 MHz / 12,5
650 MHz / 15,3
860 MHz / 18,5
1000 MHz / 19,3
2000 MHz / 29,5
konstrukční parametry :
vnitřní vodič průměr/materiál : 1,13 Cu
dielektikum průměr/typ : 4,8 FPE
stínění-I folie : 1 x AL/Pes
stínění-vodiče : CuSn 64 x 0,1
stínění-pokrytí (%) : 45
stínění-II folie : AL/Pes spirála
vnější plášť-průměr(mm) : 6,8
vnější plášť-materiál : PVC
vnější plášť-barva : bílá
objednávat můžete množství v jednotkách metrů jaké potřebujete
technický popis :
kabel s pěnovým dielektrikem a trojitým stíněním
vnější průměr 6,8 mm
terciální kabelové rozvody
vnitřní rozvody
výrobní balení : 250 m, cívka
elektrické vlastnosti při 20 °C :
Impedance [ohm] 75 ± 3
Skutečná kapacita [pF/m] : 52
Činitel zkrácení : 0,85
Útlum [dB/100 m] / pro měrný kmitočet [MHz]:
10 MHz / 2,2
100 MHz / 5,8
450 MHz / 12,5
650 MHz / 15,3
860 MHz / 18,5
1000 MHz / 19,3
2000 MHz / 29,5
konstrukční parametry :
vnitřní vodič průměr/materiál : 1,13 Cu
dielektikum průměr/typ : 4,8 FPE
stínění-I folie : 1 x AL/Pes
stínění-vodiče : CuSn 64 x 0,1
stínění-pokrytí (%) : 45
stínění-II folie : AL/Pes spirála
vnější plášť-průměr(mm) : 6,8
vnější plášť-materiál : PVC
vnější plášť-barva : bílá
objednávat můžete množství v jednotkách metrů jaké potřebujete
Doplňkové parametry
| Kategorie: | Kabely koaxiální |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.045 kg |
| EAN: | 8595025304902 |
| Dielektrikum: | Buněčný PE |
| Materiál pláště: | PVC |
| Průměr vnějšího vodiče: | 0,12 mm |
| Průměr vnitřního vodiče: | 1,13 mm |
| Příp. vnější teplota kabelu, pevně uloženého: | -20 - 75 °C |
| Příp. vnější teplota kabelu, v pohybu: | 5 - 60 °C |
| Třída vnitřního vodiče: | Tř. 1 = jednodrátový |
| Tvar vnějšího vodiče: | Fólie + opletení |
| Vlnový odpor: | 75 Ohm |
| Vnější průměr cca: | 6,8 mm |
| Výztuž: | Ne |
| Výrobní společnost : | EMOS spol. s r.o. |
|---|---|
| Adresa : | Lipnická 2844 Přerov I – Město 750 02 Přerov |
| E-mail : | podpora@emos.cz |
