Kabelová spojka AL/CU s trhacími šrouby 1,5 - 16 mm2 Cimco 183870

Šroubová spojka AL/CU 1,5–16 mm² do 12 kV s odtrhovými šrouby – Cimco 183870

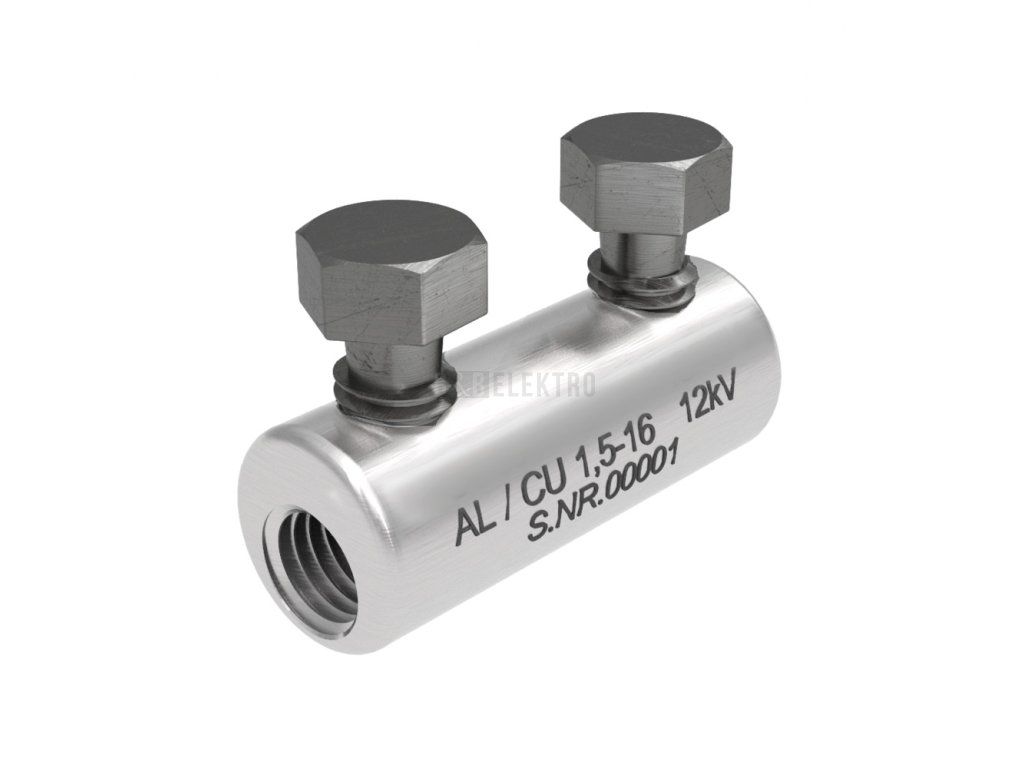

Cimco šroubová spojka z pocínovaného hliníku spojuje hliníkové a měděné vodiče tříd 1 a 2 o průřezech 1,5 až 16 mm² v nízkonapěťových a středonapěťových sítích do 12 kV. Přímé (rovné) provedení pokrývá plné (RE), lanované (RM) i sektorové (SM) vodiče v celém rozsahu průřezů.

Pouzdro z kvalitního hliníku nese 10 µm silnou vrstvu pocínování, která chrání spoj proti korozi a udržuje trvale nízký přechodový odpor. Uvnitř spojky je kontaktní mazivo chránící kontaktní plochy a oddělovací přepážka se středovou zarážkou, díky níž se oba vodiče zasunou do správné hloubky. Spojka nemá izolaci (krytí IP00), počítá se s dodatečnou izolací spoje. Uplatní se při spojovacích pracích v distribuci elektrické energie a v průmyslu.

Dva mosazné odtrhové šrouby hlídají předepsaný utahovací moment bez momentového klíče: po jeho dosažení se hlava šroubu kontrolovaně odtrhne a spoj je dotažen v souladu s normami. Montáž je tak opakovatelná a výsledek nezávisí na zkušenosti montéra.

Technické parametry

• Průřez vodičů: 1,5–16 mm² (Al i Cu, RE/RM/SM)
• Napětí: do 12 kV
• Materiál: pocínovaný hliník (vrstva 10 µm)
• Odtrhové šrouby: 2× mosaz
• Oddělovací přepážka se středovou zarážkou
• Provedení: přímá spojka, bez izolace (IP00)
