Kabelová spojka AL/CU s trhacími šrouby 10 - 50 mm2 Cimco 183872

Kabelová spojka AL/CU 10–50 mm² do 12 kV s odtrhovými šrouby – Cimco 183872

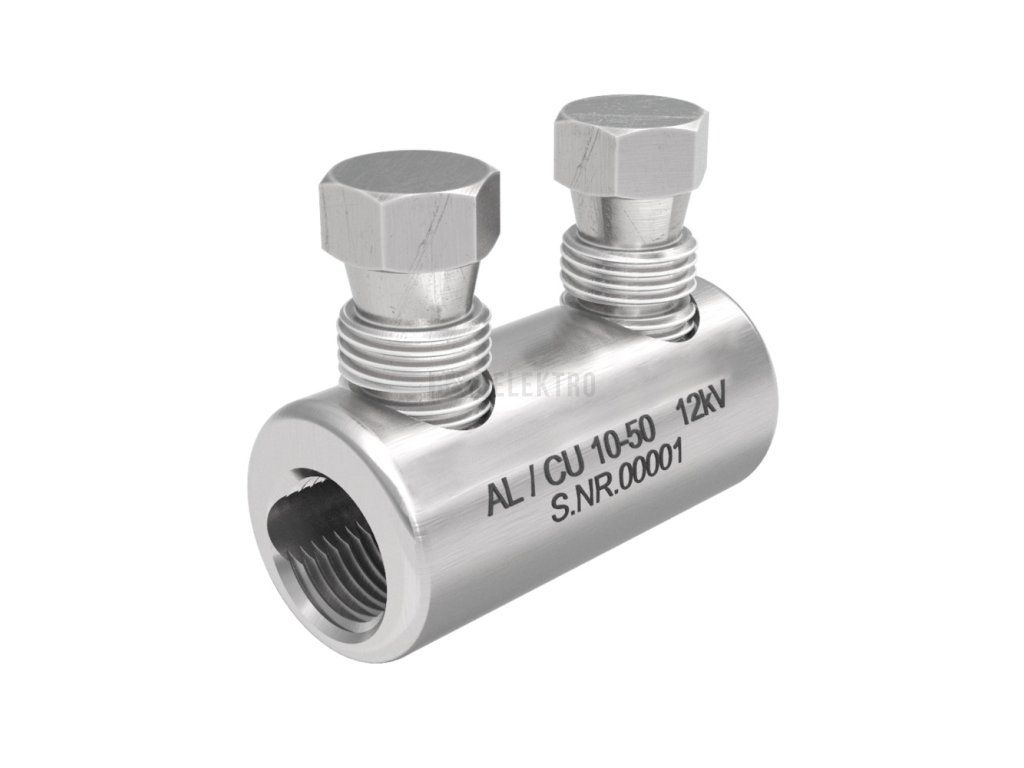

Cimco kabelová spojka 183872 z pocínovaného hliníku spojuje hliníkové a měděné vodiče tříd 1 a 2 o průřezech 10 až 50 mm² v nízkonapěťových a středonapěťových sítích do 12 kV. Přímé (rovné) provedení pokrývá hliníkové vodiče RE a RM od 10 mm², sektorové od 35 mm² a měděné vodiče už od 6 mm².

Pouzdro z kvalitního hliníku nese 10 µm silnou vrstvu pocínování, která chrání spoj proti korozi a udržuje trvale nízký přechodový odpor. Uvnitř spojky je kontaktní mazivo chránící kontaktní plochy a oddělovací přepážka se středovou zarážkou, díky níž se oba vodiče zasunou do správné hloubky. Spojka nemá izolaci (krytí IP00), počítá se s dodatečnou izolací spoje. Uplatní se při spojovacích pracích v distribuci elektrické energie a v průmyslu.

Dva odtrhové šrouby hlídají předepsaný utahovací moment bez momentového klíče: po jeho dosažení se hlava šroubu kontrolovaně odtrhne a spoj je dotažen v souladu s normami. Montáž je tak opakovatelná a výsledek nezávisí na zkušenosti montéra.

Technické parametry

• Průřez hliníkových vodičů: 10–50 mm² (RE/RM), 35–50 mm² (SM/SE)
• Průřez měděných vodičů: 6–50 mm² (RM/SM), 6–35 mm² (RE)
• Napětí: do 12 kV
• Materiál: pocínovaný hliník (vrstva 10 µm)
• Odtrhové šrouby: 2 ks
• Provedení: přímá spojka s oddělovací přepážkou, bez izolace (IP00)
