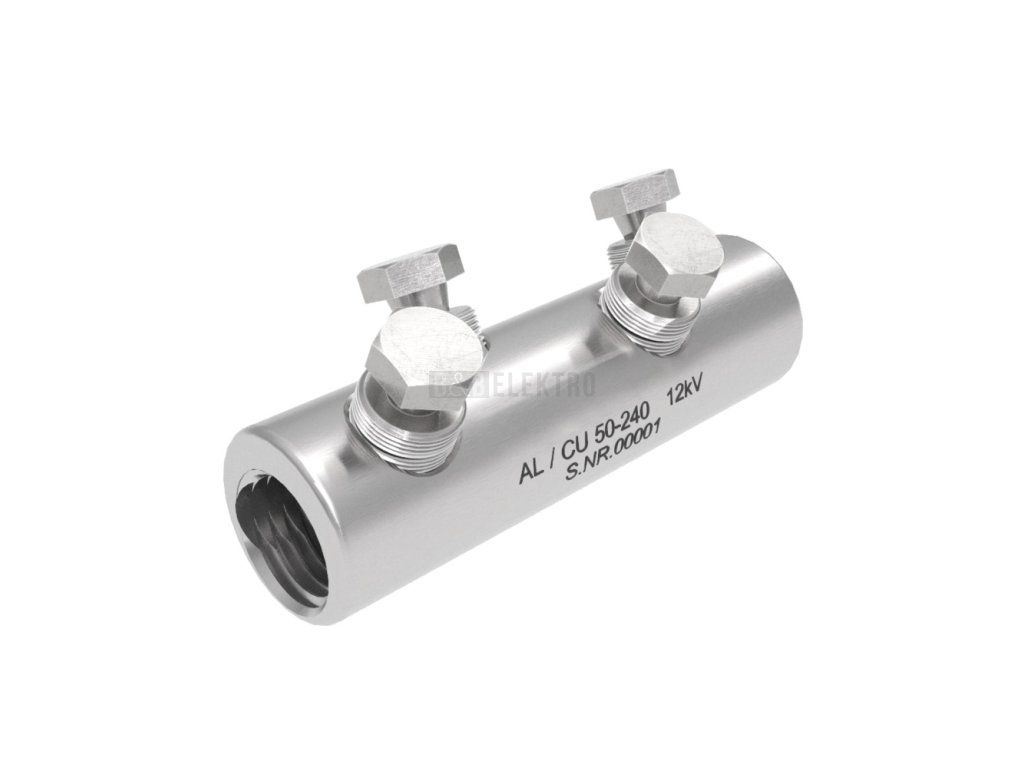

Kabelová spojka AL/CU s trhacími šrouby 50 - 240 mm2 Cimco 183878

Kabelová spojka AL/CU 50–240 mm² do 12 kV s odtrhovými šrouby – Cimco 183878

Cimco kabelová spojka 183878 z pocínovaného hliníku spojuje hliníkové a měděné vodiče tříd 1 a 2 o průřezech 50 až 240 mm² v nízkonapěťových a středonapěťových sítích do 12 kV. Přímé (rovné) provedení pokrývá hliníkové vodiče RE, RM, SM i SE a měděné vodiče RM a SM v celém rozsahu průřezů.

Pouzdro z kvalitního hliníku nese 10 µm silnou vrstvu pocínování, která chrání spoj proti korozi a udržuje trvale nízký přechodový odpor. Uvnitř spojky je kontaktní mazivo chránící kontaktní plochy a oddělovací přepážka se středovou zarážkou, díky níž se oba vodiče zasunou do správné hloubky. Spojka nemá izolaci (krytí IP00), počítá se s dodatečnou izolací spoje. Uplatní se při spojovacích pracích na silových kabelech v distribuci elektrické energie a v průmyslu.

Čtyři odtrhové šrouby hlídají předepsaný utahovací moment bez momentového klíče: po jeho dosažení se hlavy šroubů kontrolovaně odtrhnou a spoj je dotažen v souladu s normami. Montáž je tak opakovatelná a výsledek nezávisí na zkušenosti montéra.

Technické parametry

• Průřez hliníkových vodičů: 50–240 mm² (RE/RM/SM/SE)
• Průřez měděných vodičů: 50–240 mm² (RM/SM)
• Napětí: do 12 kV
• Materiál: pocínovaný hliník (vrstva 10 µm)
• Odtrhové šrouby: 4 ks
• Provedení: přímá spojka s oddělovací přepážkou, bez izolace (IP00)
