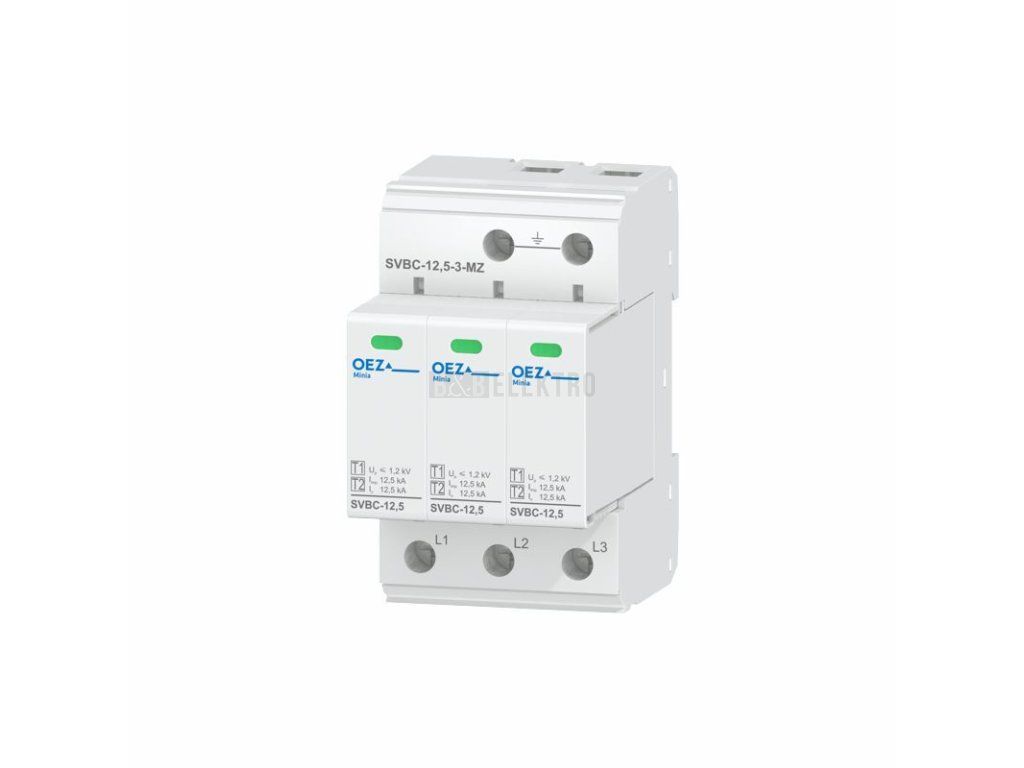

Kombinovaný svodič bleskových proudů a přepětí SVBC-12,5-3-MZ OEZ:40623
Svodič přepětí OEZ SVBC-12,5-3-MZ, typ 1+2 (Třída I+II), 3pólový, 230 V AC, impulsní výbojový proud 12,5 kA, jmenovitý svodový proud 12,5 kA, max. svodový proud 50 kA, montáž na DIN lištu, optická signalizace, výměnné moduly, ochrana před přepětím v domovních i průmyslových instalacích.
Svodič přepětí OEZ SVBC-12,5-3-MZ je zařízení třídy T1+T2 (typ 1+2), navržené k ochraně třífázových elektrických instalací před přímými a nepřímými účinky blesku a přechodnými přepětími. Díky výměnným modulům a optické signalizaci stavu je jeho údržba rychlá a jednoduchá.
Technické údaje:
- Typ zařízení: Typ 1+2 (Třída I+II)
- Počet pólů: 3
- Jmenovité napětí (Un): 230 V AC
- Max. trvalé provozní napětí (Uc): 335 V AC
- Impulsní výbojový proud (Iimp): 12,5 kA (10/350 µs)
- Jmenovitý svodový proud (In): 12,5 kA (8/20 µs)
- Max. svodový proud (Imax): 50 kA (8/20 µs)
- Úroveň ochrany (Up): ≤1,2 kV
- Reakční doba: <25 ns
- Montáž: DIN lišta 35 mm
- Krytí: IP20
- Průřez vodiče:
- Pevný: až 35 mm²
- Ohebný: až 25 mm²
- Rozměry: 3 moduly DIN (52,5 mm šířka)
- Provozní teplota: -40 °C až +80 °C
- Signalizace stavu: Optická
- Normy: EN 61643-11, IEC 61643-11
Výhody:
- Kombinovaná ochrana proti přímým a nepřímým účinkům blesku
- Snadná instalace na DIN lištu
- Přehledná optická signalizace stavu
- Výměnné moduly pro jednoduchou údržbu
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Hmotnost: | 0.546 kg |
| EAN: | 8590125406198 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 15 mm |
| Dálková signalizace: | Ne |
| Jmenovité napětí AC: | 230 V |
| Konstrukční velikost: | 3 TE |
| Maximální trvalé napětí AC: | 335 V |
| Napěťová ochranná hladina: | 1.2 kV |
| ? Počet pólů: | 3 |
| Signalizace na přístroji: | Optické |
| Zkušební třída: | Typ 1 a 2 |
| Energeticky koordinovaný ochranný účinek vůči koncovému zařízení: | Ne |
| Impulzní proud při úderu blesku (10/350 µs): | 37.5 kA |
| Konfigurace systému DC: | Ne |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN: | Ne |
| Konfigurace systému TN-C: | Ano |
| Konfigurace systému TN-C-S: | Ano |
| Konfigurace systému TN-S: | Ne |
| Konfigurace systému TT: | Ne |
| Max. průřez vodiče flexibilní (jemnodrátkový): | 25 mm2 |
| Max. průřez vodiče pevný (pevný, lanovaný): | 35 mm2 |
| Specifická energie (W/R): | 352 kJ/Ohm |
