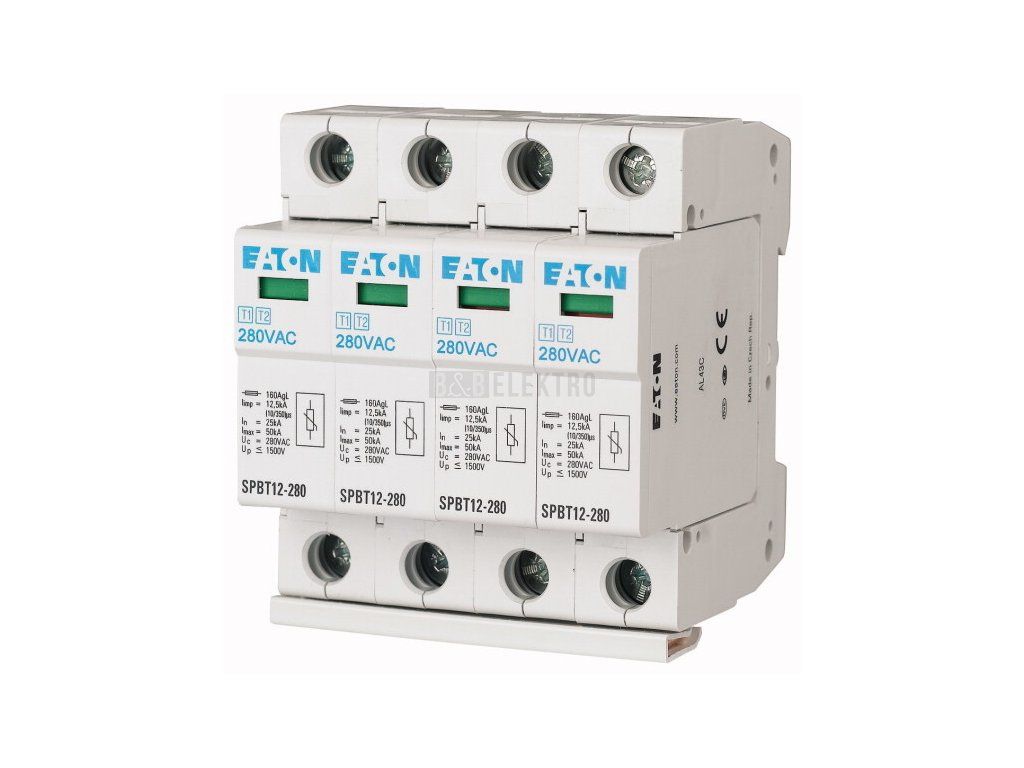

Kombinovaný svodič přepětí SPBT12-280/4 T1+T2 (B+C),4-pólová sada pro TN-S, Eaton 158331

Svodič přepětí Eaton SPBT12-280/4 je zařízení třídy T1+T2 (typ 1+2), navržené k ochraně třífázových elektrických instalací před přímými a nepřímými účinky blesku a přechodnými přepětími. Díky kompaktnímu provedení a optické signalizaci stavu je jeho údržba rychlá a jednoduchá.

Technické údaje:

• Typ zařízení: Typ 1+2 (Třída I+II)
• Počet pólů: 4
• Jmenovité napětí (Un): 280 V AC
• Max. trvalé provozní napětí (Uc): 280 V AC
• Impulsní výbojový proud (Iimp): 12,5 kA (10/350 µs)
• Jmenovitý svodový proud (In): 25 kA (8/20 µs)
• Max. svodový proud (Imax): 50 kA (8/20 µs)
• Úroveň ochrany (Up): ≤1,5 kV
• Reakční doba: <25 ns
• Montáž: DIN lišta 35 mm
• Krytí: IP20
• Průřez vodiče:
  • Pevný: až 25 mm²
  • Ohebný: až 35 mm²
• Rozměry: 4 moduly DIN (70 mm šířka)
• Hmotnost: 574 g
• Provozní teplota: -40 °C až +70 °C
• Signalizace stavu: Optická
• Normy: IEC 61643-11, EN 61643-11, IEC 60364-5-53, IEC 62305, RoHS

Výhody:

• Kombinovaná ochrana proti přímým a nepřímým účinkům blesku
• Snadná instalace na DIN lištu
• Přehledná optická signalizace stavu
• Kompaktní provedení šetří místo v rozvaděči
