Panel 4FN21456.1/S1

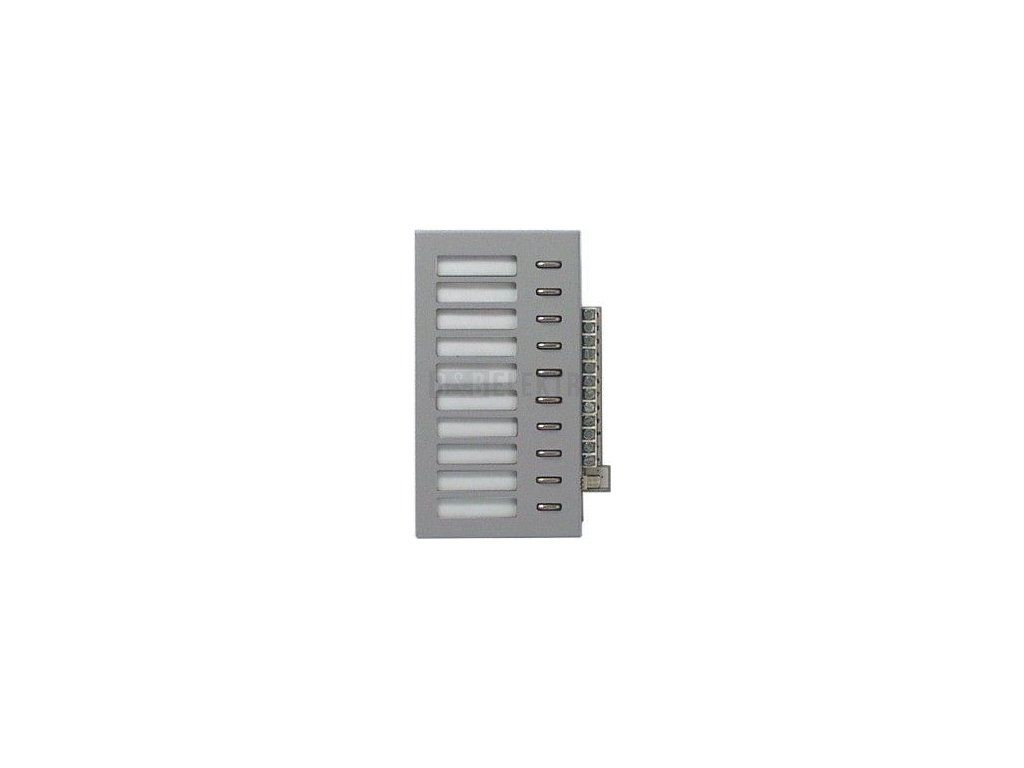

Modul tlačítkový TT85 10 tl. s konektorem – TESLA STROPKOV a.s. 4FN 214 56.1/S1

TESLA STROPKOV modul tlačítkový TT85 4FN 214 56.1/S1 ovládá deset zvonkových tlačítek ve vícedrátovém dveřním systému. Modul pracuje při provozním napětí 12 V DC.

Modul se montuje na omítku i pod omítku, konektor umožňuje snadné zapojení do vstupního systému. Provedení v šedé barvě (RAL 7035) doplňuje ostatní moduly dveřní signalizace. Modul se uplatní jako součást tlačítkového panelu u vchodových dveří s více byty nebo kancelářemi.

Technické parametry

• Provozní napětí 12 V DC
• Počet zvonkových tlačítek: 10
• Instalační technika: vícedrátový systém
• Montáž na omítku i pod omítku
• Barva: šedá
• Osvětlovací LED diody: 5
• Propojovací konektory: 2
• Rozměry (1 modul): 110 x 199 mm (š xv)
• Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
• Napájení: síťové napáječe SN 4DIN, SN93
• Provozní prostředí: -25 do + 40 ° C, max. vlhkost 80%
• Povrchová úprava: prášková barva KOMAXIT, světle-šedá

Instalace modulu
Tlačítkové tablo TT85 se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky. Moduly musí být v montážním rámu jištěné zámkovou lištou. Sestava tlačítkového tabla může být doplněna o stříšku nad omítku.

Poznámka: Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
