Panel 4FN21457.1/S1

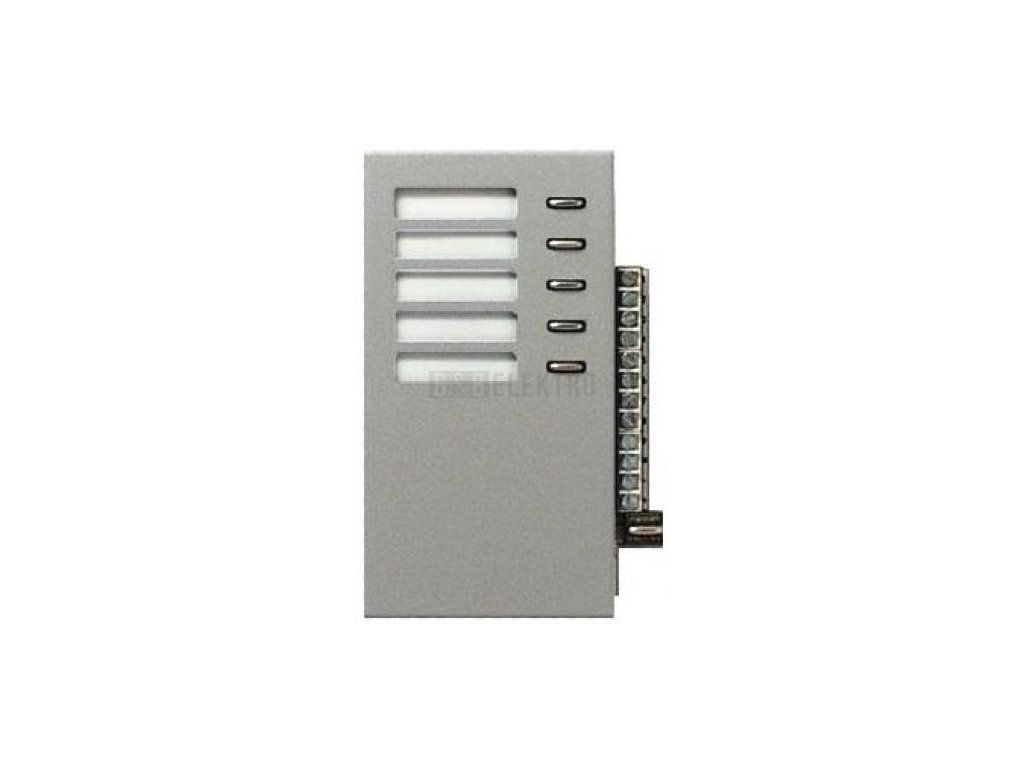

Modul tlačítkový TT85 5 tlačítek, šedá – TESLA STROPKOV a.s. 4FN 214 57.1/S1

TESLA STROPKOV modul tlačítkový TT85 4FN 214 57.1/S1 ovládá vyzvánění a přídavné funkce dveřního systému pomocí pěti zvonkových tlačítek a jednoho tlačítka pro podsvícení. Modul pracuje s provozním napětím 12 V DC a zapojuje se do vícedrátového instalačního systému.

Modul v šedém provedení instaluje se na omítku i pod omítku, montážní krabice vyžaduje minimální hloubku 17,5 mm. Uplatnění najde jako součást vstupního panelu dveřního komunikačního systému u bytových nebo rodinných domů.

Technické parametry

• Provozní napětí: 12 V DC
• Počet zvonkových tlačítek: 5 + 1 pro podsvícení
• Instalační technika: vícedrátový systém
• Montáž: na omítku i pod omítku
• Barva: šedá
• Vyzváněcí tlačítka: 5
• Tlačítko podsvětlení: 1
• Osvětlovací LED diody: 3
• Propojovací konektory: 2
• Rozměry (1 modul): 110 x 199 mm (š xv)
• Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
• Napájení: síťové napáječe SN 4DIN, SN93
• Provozní prostředí: -25 do + 40 ° C, max. vlhkost 80%
• Povrchová úprava: prášková barva KOMAXIT, světle-šedá

Instalace modulu
Tlačítkové tablo TT85 se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky. Moduly musí být v montážním rámu jištěné zámkovou lištou. Sestava tlačítkového tabla může být doplněna o stříšku nad omítku.

Poznámka: Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
