Panel 4FN21458.1/S1

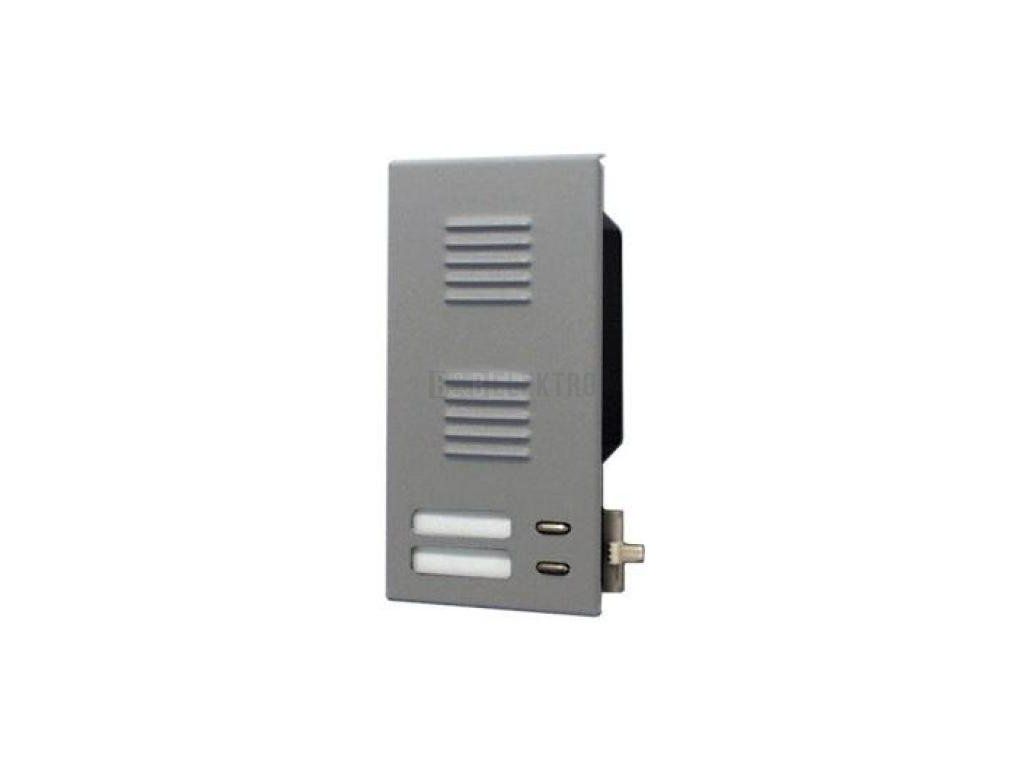

Modul elektrického vrátného EV2 s konektorem

Modul elektrického vrátného TT85 s bočním konektorem je osazen jmenovkami a tlačítky pro vyzvonění domácího telefonu. Modul je určen pro propojení s dalším tlačítkovým modulem, moduly se propojují propojovacími vodiči s nástrčným konektorem.

Osvětlení jmenovek zajišťují LED diody, které se uvedou do činnosti stlačením tlačítka se znakem žárovky na zámkové liště.

Zatlačení vyzváněcího tlačítka je doprovázeno zvukovou signalizací, kterou zajišťuje piezovyzváněč osazen na desce vrátného. Signalizace je proto možná jen při spojení tlačítkového modulu s EV. V modulu EV je použit elektromagnetický měnič ve funkci mikrofonu a reproduktor, který má impedanci 8 Ohm.

Technické parametry

• Akustická komunikace
• Zvuková signalizace
• Vyzváněcí tlačítka: 2 + jmenovky
• Osvětlovací LED diody: 2
• Propojovací konektory: 2
• Rozměry (1 modul): 110 x 199 mm (š xv)
• Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
• Napájení: síťové napáječe SN 4DIN, SN93
• Provozní prostředí: -25 do + 40 ° C, max. vlhkost 80%
• Povrchová úprava: prášková barva KOMAXIT, světle-šedá

Instalace modulu
Tlačítkové tablo TT85 se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky. Moduly musí být v montážním rámu jištěné zámkovou lištou. Sestava tlačítkového tabla může být doplněna o stříšku nad omítku.

Poznámka: Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
