Modul dveřního vrátného 3 tlačítka, podsvícení, stříbrná – TESLA STROPKOV a.s. 4FN 230 13

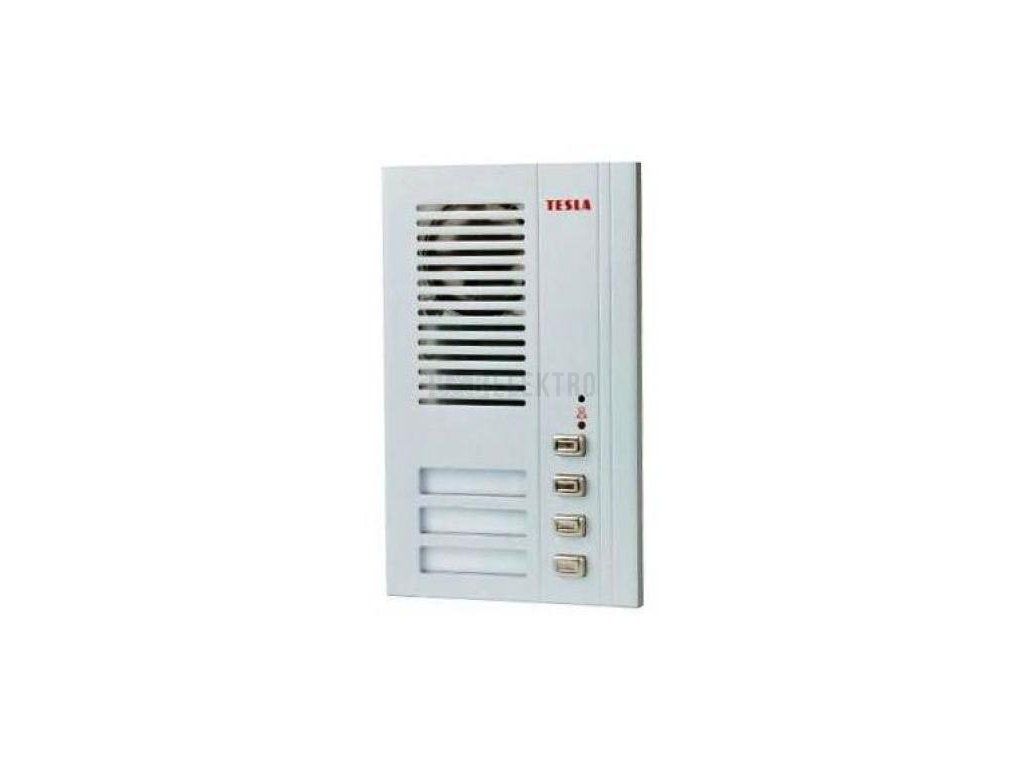

TESLA STROPKOV modul elektrického vrátného GUARD 4FN 230 13 je zařízení umožňující hovorové spojení s domácím telefonem. Modul EV je osazen jmenovkami, tlačítky pro vyzvonění příslušného domácího telefonu (DT) a tlačítkem podsvětlení. Při zatlačení vyzváněcího tlačítka na modulu EV dochází ke zvukové signalizací, která nás upozorňuje na vyzvonění příslušného DT. Stlačením tlačítka podsvětlení se sepnou LED diody, které osvětlují jmenovky, čímž se zlepší její čitelnost v tmavých prostorách av noci.

Modul EV dále obsahuje LED diodu (nad tlačítkem podsvětlení), která svítí pouze po dobu vzájemné komunikace dvou DT nebo DT s druhým EV, čímž upozorňuje návštěvníka na obsazení hovorové cesty k DT. Vrátný je určen pro analogový audio systém SDZ GUARD.

Technické parametry

• Vyzváněcí tlačítka: 3 + jmenovka
• Tlačítko podsvětlení jmenovek: 1
• Identifikace tlačítka podsvětlenou jmenovkou
• Akustická signalizace stisknutého tlačítka
• Časově limitované podsvětlení jmenovek
• Modulární rozšiřitelné tlačítkové tablo
• Zápustná i povrchová montáž
• Provedení v designu GUARD
• Rozměry (1 modul): 110 x 174 mm (š xv)
• Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
• Napájení: síťové napáječe SN 4DIN, SN93
• Provozní prostředí: -25 až + 40 ° C, max. vlhkost 80%
• Povrchová úprava: eloxovaný hliník

Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou.

Poznámka: Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
