Proudový chránič 25A, Ex9L-H 30mA A dvoupólový Noark 108193
Proudový chránič RCCB 2-pólový 25A / 230V, 30mA, typ A, NOARK Electric 108193
Proudový chránič 2-pólový 25A / 230V, 30mA, typ A – NOARK Electric 108193
NOARK Electric proudový chránič Ex9L-H 108193 odpojuje chráněný obvod při vzniku nebezpečného svodového proudu a chrání tak před úrazem elektrickým proudem i vznikem požáru z důvodu poruchy izolace. Pracuje při jmenovitém proudu 25 A a jmenovitém napětí 230 V, s citlivostí na poruchový proud 30 mA typu A, který zachytí střídavé i pulzující stejnosměrné svodové proudy. Vypínací schopnost dosahuje 10 kA, izolační napětí Ui je 500 V a impulzní vypínací napětí Uimp 6 kV.
Chránič se montuje na DIN lištu, krytí IP20 odpovídá instalaci uvnitř rozvaděče. Provedení v barvě RAL 7035 zapadá do standardní rozvaděčové techniky, připojovací vodiče s plným jádrem mají průřez 1 mm² a minimální vestavná hloubka rozvaděče je 79 mm. Dvoupólové provedení s jmenovitým proudem 25 A a citlivostí 30 mA se používá pro ochranu jednotlivých obvodů v bytových i menších komerčních instalacích.
Technické parametry
- Jmenovitý proud 25 A
- Jmenovité napětí 230 V
- Jmenovitý poruchový proud 30 mA, typ A
- Vypínací schopnost Icw 10 kA
- Krytí IP20
- Montáž na DIN lištu, 2 póly
Doplňkové parametry
| Kategorie: | 30 mA proudové chrániče dvoupólové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.216 kg |
| EAN: | 8592765081933 |
| Jmenovitý proud (A): | 25 A |
| Jmenovité napětí (V): | 230 V |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta |
| Barva RAL: | 7035 |
| Jmenovité provozní napětí Ui: | 500 V |
| Jmenovitý svodový proud: | 0,03 |
| Kmitočet: | 50 Hz |

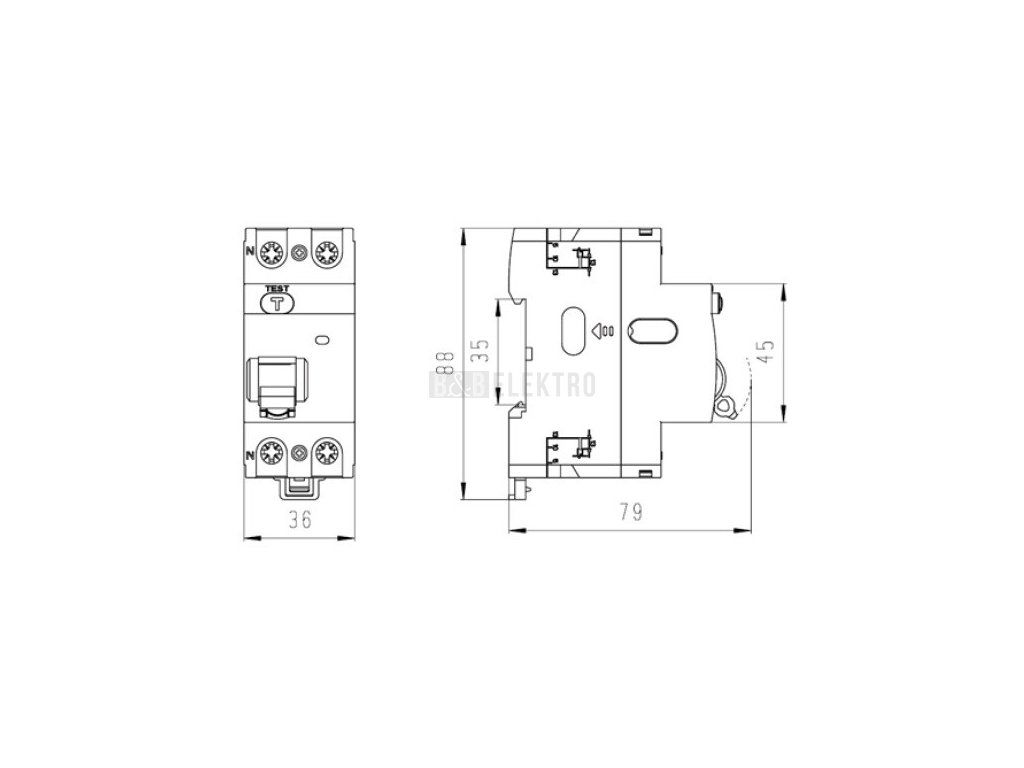

| Montážní hloubka (mm): | 79 |
| Možnost vybavení doplňkovými zařízeními: | Ne |
| Odolnost proti rázovému proudu: | 3 |
| ? Počet pólů: | 2 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 35 mm2 |
| S aretačním zařízením: | Ne |
| Selektivní typ: | Ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 2 |
| Teplota okolí během provozu: | -25 - 40 |
| Typ s krátkodobým zpožděním: | Ne |
| Typ svodového proudu: | A |
| Zkratová vypínací schopnost: | 10 kA |
| Ztrátový výkon: | 3,4 |
| Výrobní společnost : | NOARK Electric Europe s.r.o. |
|---|---|
| Adresa : | Harfa Office Park Českomoravská 2420/15a 190 00 Praha 9 |
| E-mail : | technicalsupport@noark-electric.com |
