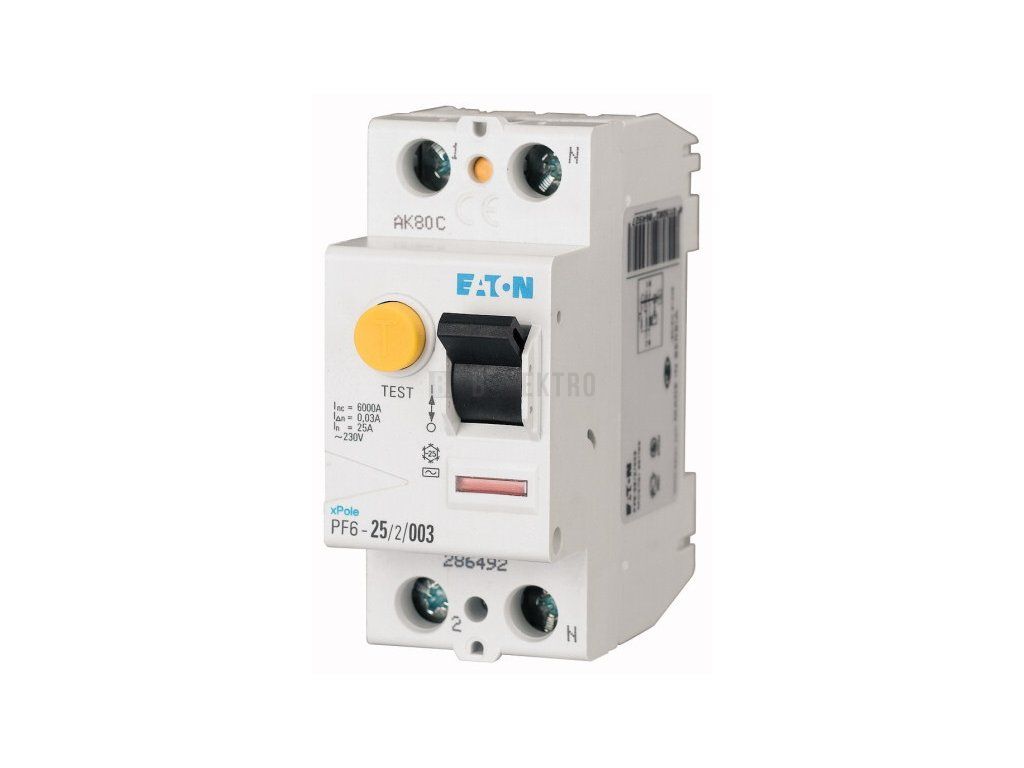

Proudový chránič 25A, PF6-25/2/003-A 30mA A dvoupólový Eaton 112921
Proudový chránič RCCB 2pól. 25A / 230V, 30mA, typ A, IP20 Eaton PF6-25/2/003-A
Proudový chránič 2pólový 25A / 230V, 30mA, typ A – Eaton 112921
Eaton proudový chránič PF6-25/2/003-A odpojuje chráněný obvod při zjištění poruchového proudu unikajícího do země a chrání tak před úrazem elektrickým proudem i před požárem způsobeným poruchou izolace. Pracuje při jmenovitém proudu 25 A a napětí 230 V, s citlivostí na poruchový proud 30 mA. Jmenovité izolační napětí dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV, vypínací schopnost Icw činí 6 kA.
Provedení typu A zachytává jak střídavé, tak pulzující stejnosměrné poruchové proudy. Přístroj se montuje na DIN lištu, má dvoupólové provedení v šedém krytu (RAL 7035) a krytí IP20. Konektory pojmou plné vodiče o průřezu 1,5 až 35 mm² nebo vícežilové vodiče 1,5 až 16 mm², k dispozici je i aretační zařízení a možnost doplňkového vybavení. Chránič najde uplatnění v rozvaděčích jednofázových obvodů, kde je potřeba spolehlivá ochrana proti úniku proudu.
Technické parametry
- Jmenovitý proud 25 A
- Jmenovité napětí 230 V
- Jmenovitý poruchový proud 30 mA, typ A
- Krytí IP20
- Počet pólů: 2
- Montáž na DIN lištu
Doplňkové parametry
| Kategorie: | 30 mA proudové chrániče dvoupólové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.22 kg |
| EAN: | 4015081124596 |
| Jmenovitý proud (A): | 25 A |
| Jmenovité napětí (V): | 230 V |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta |
| Barva RAL: | 7035 |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Jmenovitý svodový proud: | 0,03 |
| Kmitočet: | 50 Hz |
| Montážní hloubka (mm): | 69,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Odolnost proti rázovému proudu: | 0,25 |
| ? Počet pólů: | 2 |
| Připojitelný průřez jednodrátového vodiče: | 1,5 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1,5 - 16 mm2 |
| S aretačním zařízením: | Ano |
| Selektivní typ: | Ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 2 |
| Teplota okolí během provozu: | -25 - 55 |
| Typ s krátkodobým zpožděním: | Ne |
| Typ svodového proudu: | A |
| Zkratová vypínací schopnost: | 6 kA |
