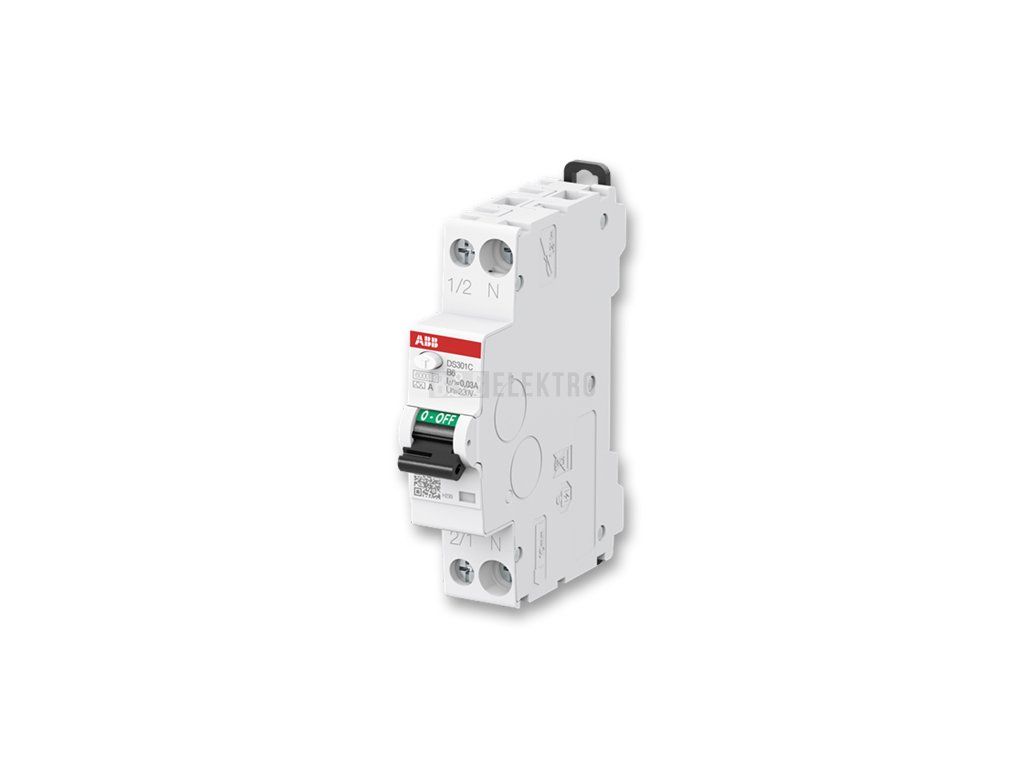

Proudový chránič s jističem 10A, DS301C 10/1/B (6kA) 1-Npól 30mA A jednomodulový ABB Elsynn 2CSR255163R1105

Chránič kombinovaný Type A 10A / typ A, IP20 – ABB 2CSR255163R1105

ABB Type A chránič kombinovaný 2CSR255163R1105 chrání elektrický obvod před přetížením, zkratem i únikovým proudem v jediném přístroji. Pracuje při jmenovitém proudu 10 A s vypínací charakteristikou B a jmenovitým poruchovým proudem 30 mA typu A. Jmenovitá zkratová vypínací schopnost dosahuje 6 kA, krytí přístroje je IP20.

Přístroj s jedním jištěným pólem a celkovým počtem dvou pólů se montuje na DIN lištu v rozvaděči, zabírá jednu modulovou jednotku. Současné přepínání nulového vodiče a odpojení bez zpoždění patří k jeho standardní výbavě, teplota okolí během provozu může klesnout až na -25 °C. Chránič se využívá pro ochranu jednofázových obvodů, kde je potřeba kombinovaná funkce jističe a proudového chrániče v jednom modulu.

Jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV, přístroj spadá do kategorie přepětí III a stupně znečištění 2, což odpovídá požadavkům normy EN 61009-1.

Technické parametry

• Jmenovitý proud 10 A
• Jmenovitý poruchový proud 30 mA, typ A
• Vypínací charakteristika B
• Jmenovitá zkratová vypínací schopnost 6 kA
• Krytí IP20
• Montáž na DIN lištu, 1 modul
