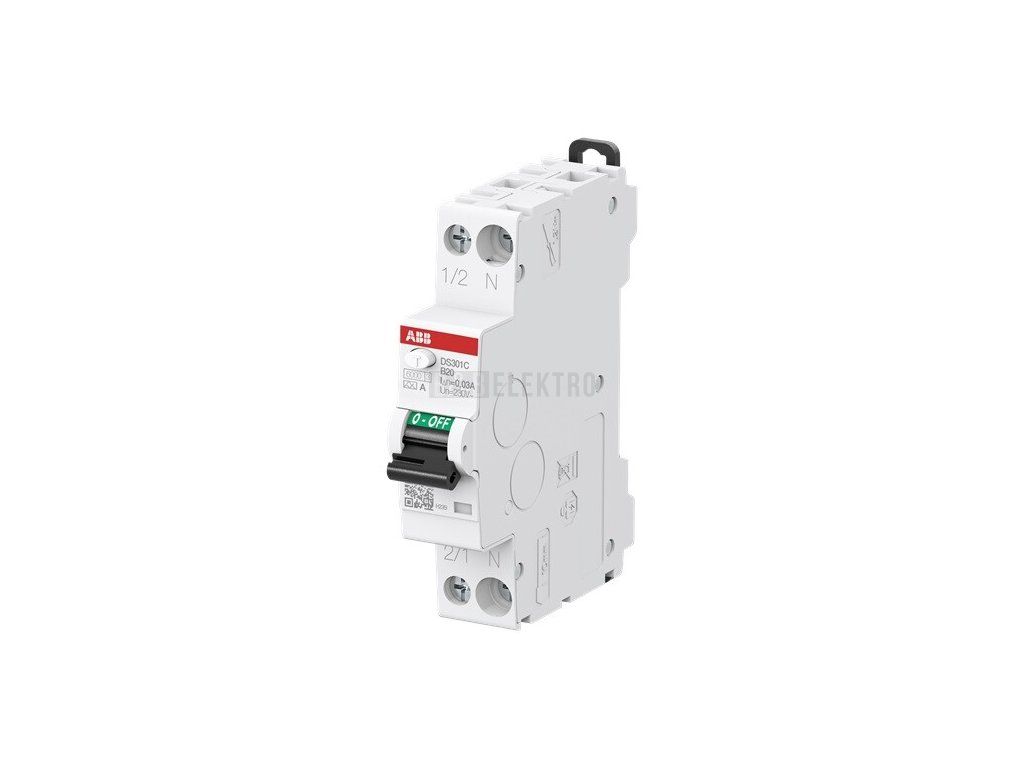

Proudový chránič s jističem 16A, DS301C 16/1/B (6kA) 1-Npól 30mA A jednomodulový ABB Elsynn 2CSR255163R1165

Chránič kombinovaný Type A 16A / B, 30mA – ABB 2CSR255163R1165

ABB chránič kombinovaný DS301C B16 A30 chrání elektrický obvod před nadproudem i před nebezpečným dotykovým napětím v jediném přístroji. Pracuje při jmenovitém proudu 16 A s vypínací charakteristikou B a jmenovitým poruchovým proudem 0,03 A, čímž zajišťuje ochranu proti nadproudu i proti reziduálním svodovým proudům typu A. Jmenovitá zkratová vypínací schopnost dosahuje 6 kA, krytí přístroje je IP20.

Přístroj se montuje na DIN lištu, zabírá 1 modulární jednotku a disponuje dvěma póly s jištěním jednoho pólu a současným přepínáním nulového vodiče. Provoz je určen pro teploty okolí do -25 °C, ztrátový výkon činí 2,83 W. Díky kombinaci nadproudové a proudové ochrany v jednom přístroji najde uplatnění v jednofázových obvodech, kde je potřeba jistit vedení i chránit osoby před úrazem elektrickým proudem.

Chránič odpovídá normám EN 61009-1 s jmenovitou zkratovou vypínací schopností 6 kA a jmenovitým impulzním vypínacím napětím Uimp 4 kV, spadá do kategorie přepětí III a stupně znečištění 2.

Technické parametry

• Jmenovitý proud 16 A
• Vypínací charakteristika B
• Jmenovitý poruchový proud 30 mA, typ A
• Jmenovitá zkratová vypínací schopnost 6 kA
• Krytí IP20
• Montáž na DIN lištu, 1 modul, 2 póly
