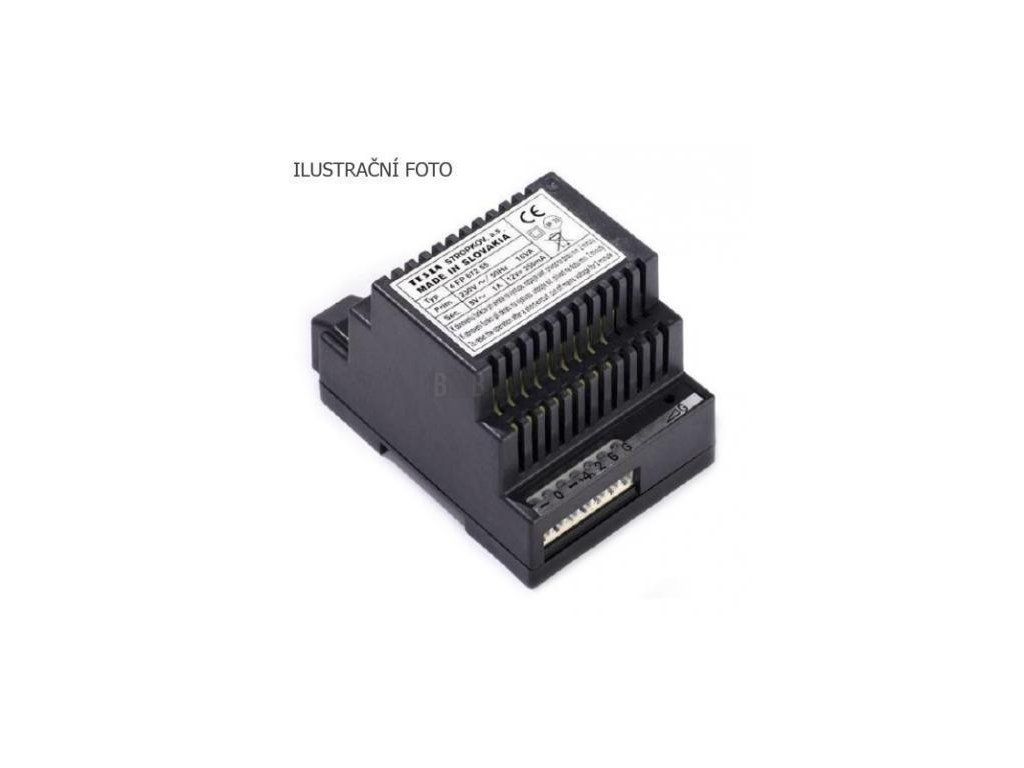

Síťový napáječ 4FP 672 56

Síťový zdroj SN 4DIN pro 4+n audiosystém má jištění primárního vinutí transformátoru a sekundárního vinutí pro "12V DC" realizováno pomocí elektronického, tepelně závislého prvku (termistor PTC). V případě zkratu na výstupech nebo dlouhodobého přetížení jistící prvky přeruší napájecí obvody, což je signalizováno zhasnutím nebo výrazným snížením jasu indikační LED diody. Po odstranění poruchy je nutné zdroj odpojit na dobu min. 2 minuty a po jeho opětovném připojení k síti se činnost zdroje obnoví v plném rozsahu.

Síťový zdroj obsahuje dva generátory vyzvánění s různými tóny a přepínací obvod, který přepíná napětí 12V DC ze svorky +41 na svorku +42 a hovorovou komunikaci na dva směry.

Technické údaje:

• Napájecí napětí: 230 V, 50 Hz
• Výstupní napětí: 9VAC / 1A a 12VDC / 200mA
• Výstupní napětí jsou galvanicky odděleny
• Vyzváněcí signál: 2x dvojtón
• Náhrada za: 4FP67241, 4FP67219
• Rozměry: 70 (4xDIN) x 99 x 67 , 5 mm (šxhxv)
• Hmotnost: 0,6 kg
• Stupeň ochrany: IP 20
• Provozní prostředí: - 5 až + 40 °C, vlhkost: max 80%

Určen pro napájení DT s elektroakustickou signalizací typ: 4FP21102, 4FP21052 -55 a 4FP21037-39.

Síťový zdroj 4DIN se instaluje na DIN lištu, na kterou je přizpůsoben zadní kryt zdroje se zajišťovací západkou.
