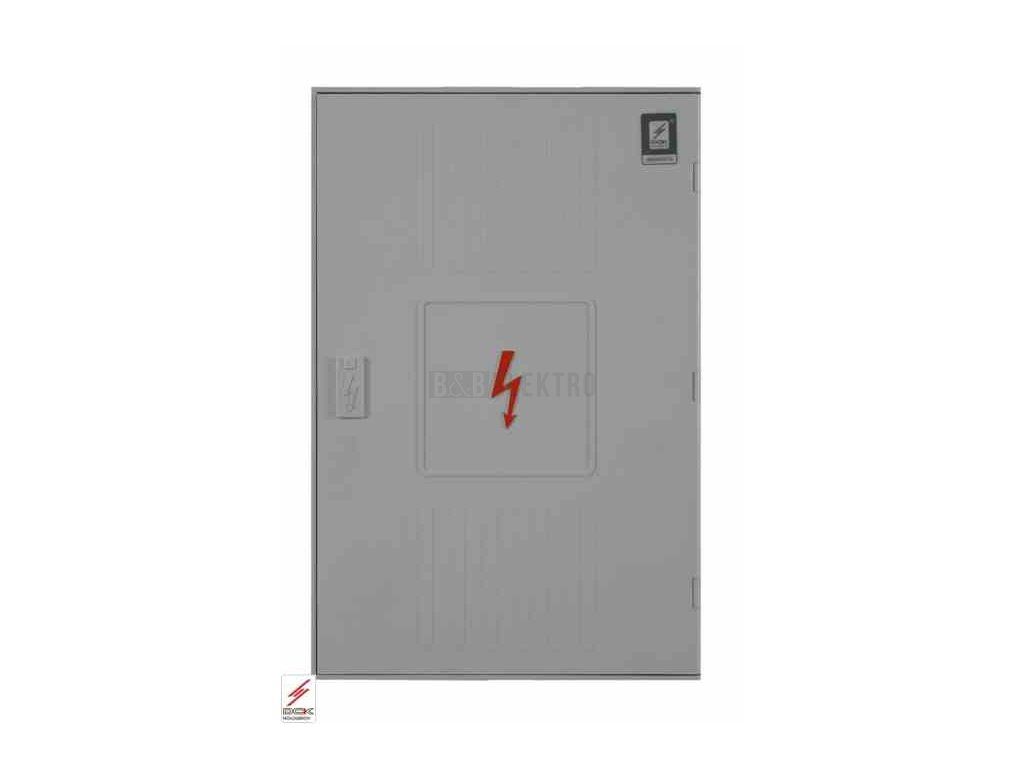

Skříň přípojková SS102/NVF1W 1x sada poj. spodků vel. 02 DCK

Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Jistící prvky je možné dodat rovněž s připojovacími smyčkovacími praporci W případně s třmenovými svorkami W. Pro provedení na sloup je skříň doplněna držáky, spodním dnem a kabelovými vývodkami

SS 102 - 1 sada poj. spodků vel.2(do výklenku,termoset)

Jmenovité napětí do 690 V
Jmenovitý proud 400 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA

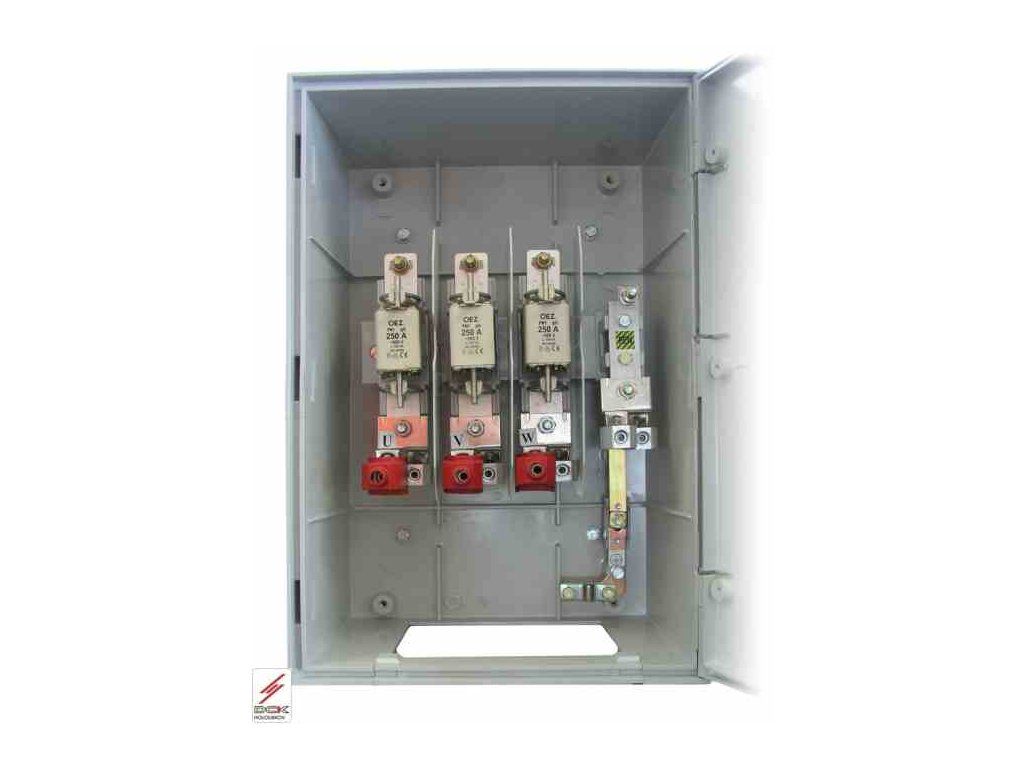

Přístrojová výzbroj 1 sada pojistkových spodků vel. 2
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 150 mm2
Způsob připojení vodičů jistící prvek třmen. svorka W
pracovní přípojnice -
PEN třmen. svorka Wtřmen. svorka W
uzemnění třmenová svorka PE/M8
Uzavírání dveří energetický závěr dle ČSN 359754
Rozměry (š x v x h) 320 x 615 x 250 mm
Hmotnost 13 kg
Typ pilířového podstavce -
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
