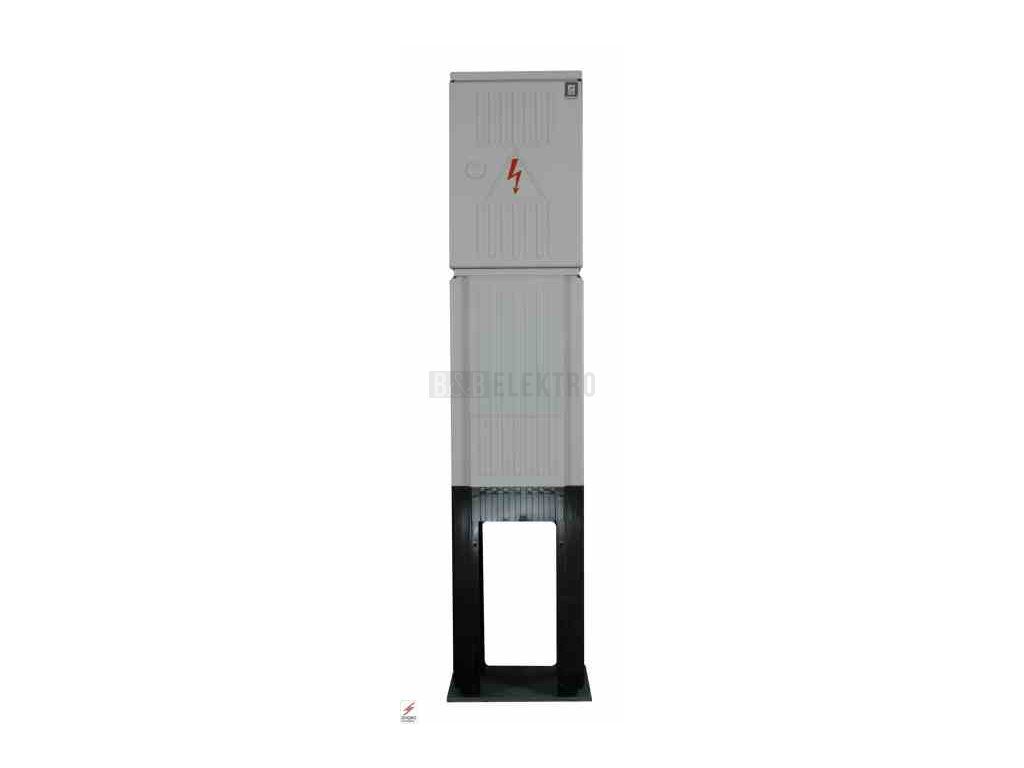

Skříň přípojková SS201/PKF1W v kompaktním pilíři DCK

Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Jistící prvky je možné dodat rovněž s připojovacími smyčkovacími praporci W případně s třmenovými svorkami W. Pro provedení na sloup je skříň doplněna držáky, spodním dnem a kabelovými vývodkami.

SS 201 - 2 sady poj. spodků vel.1kompaktní pilíř,termoplast)

Jmenovité napětí do 690 V
Jmenovitý proud 250 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA

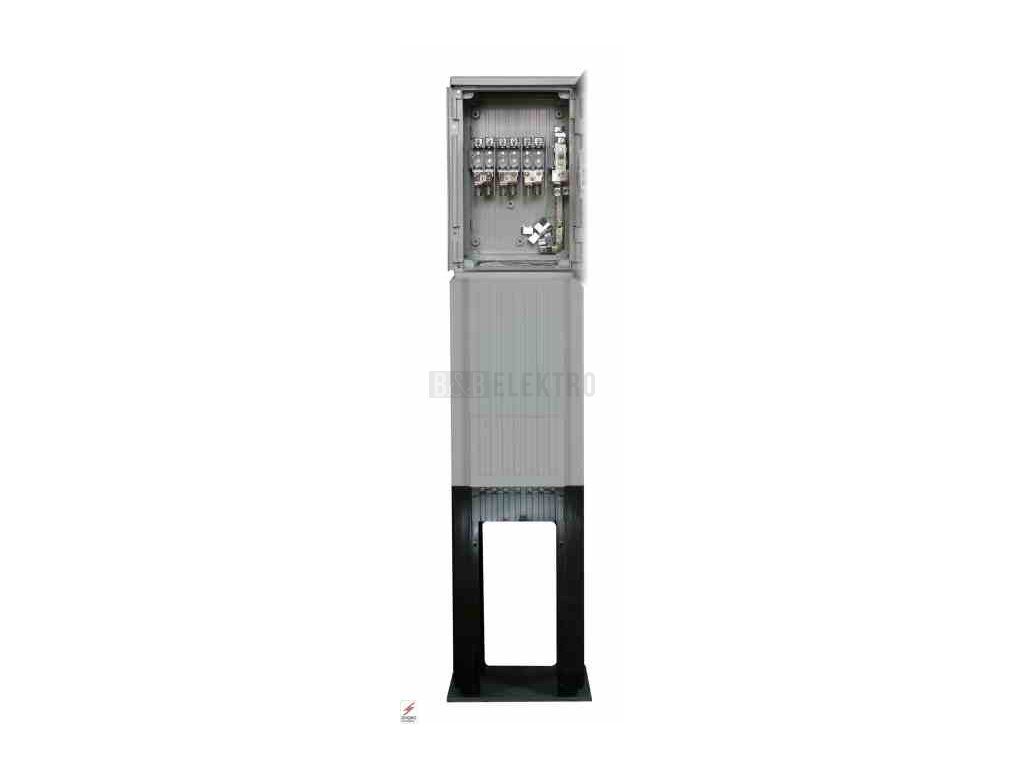

Přístrojová výzbroj 2 sady pojistkových spodků vel. 1
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 150 mm2
Způsob připojení vodičů jistící prvek třmen. svorka W
pracovní přípojnice třmen. svorka W
PEN třmen. svorka Wtřmen. svorka W
uzemnění třmenová svorka PE/M8
Uzavírání dveří energetický závěr dle ČSN 359754
Rozměry (š x v x h) 374 x 1785 x 242 mm
Hmotnost 22 kg
Typ pilířového podstavce PP1/P
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
