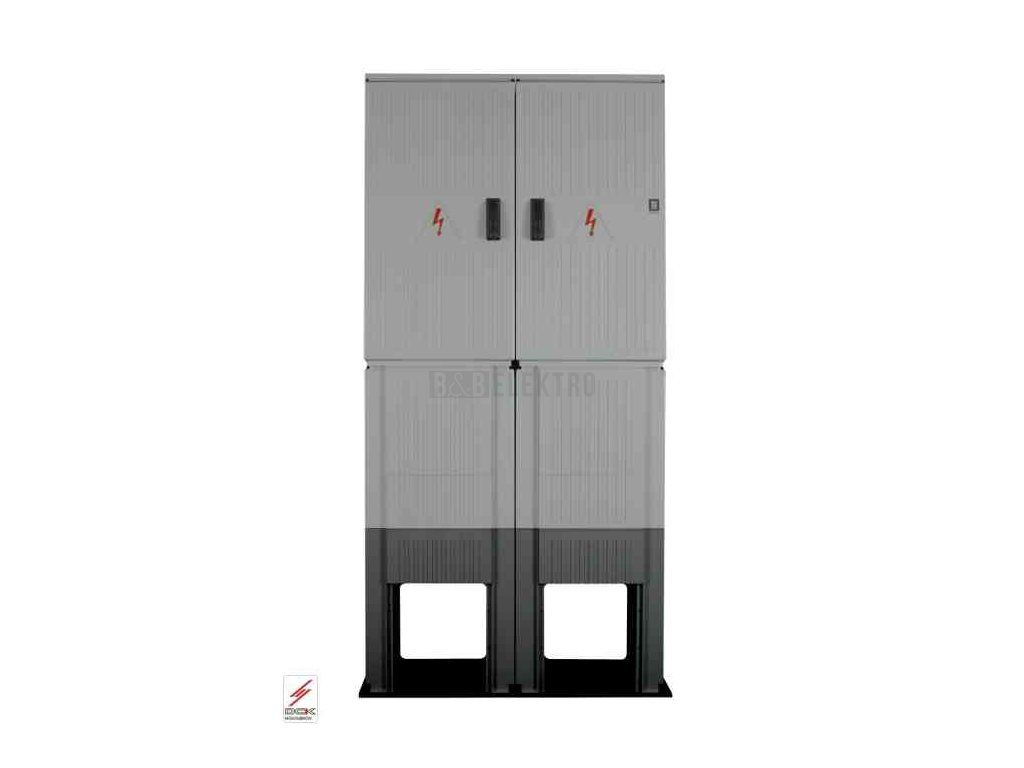

Skříň rozpojovací SR722/NKW2 v kompaktním pilíři DCK

Skříně s pojistkovými spodky jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Skříně je možné dodat s připojovacími smyčkovacími W praporci, popřípadě osadit třmenovými svorkami W. Pokud bude potřeba připojit do skříně více přívodů, je nutné tyto přívody prostřídat s vývody tak, aby nebyla překročena maximální uvedená zatížitelnost pracovních přípojnic rozváděče. Pro rozšíření počtu vývodů lze nahradit jednu sadu pojistkových spodků velikosti 2 redukcí typu R210/P (SR/P), kterou tvoří dva odpínače FH000 (viz. kapitola "Příslušenství").

Skříně s pojistkovými lištami, nebo odpínači jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Fázové přípojnice jsou Cu pokovené s nalisovanými maticemi. Pojistkové lišty (odpínače) je možno dodat s připojovacími praporci W včetně třmenových svorek W nebo se šrouby. V případě potřeby rozšíření počtu vývodů lze nahradit jednu pojistkovou lištu vel. 2 dvěma lištami vel. 00. Pokud bude potřeba připojit do skříně více přívodů je nutné tyto přívody prostřídat s vývody tak, aby nebyla překročena maximální uvedená zatížitelnost pracovních přípojnic rozváděče.

SR 722 - 7 x pojistková lišta vel.2(kompaktní pilíř,termoset)

Jmenovité napětí do 690 V
Jmenovitý proud 400 ÷ 1200A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA

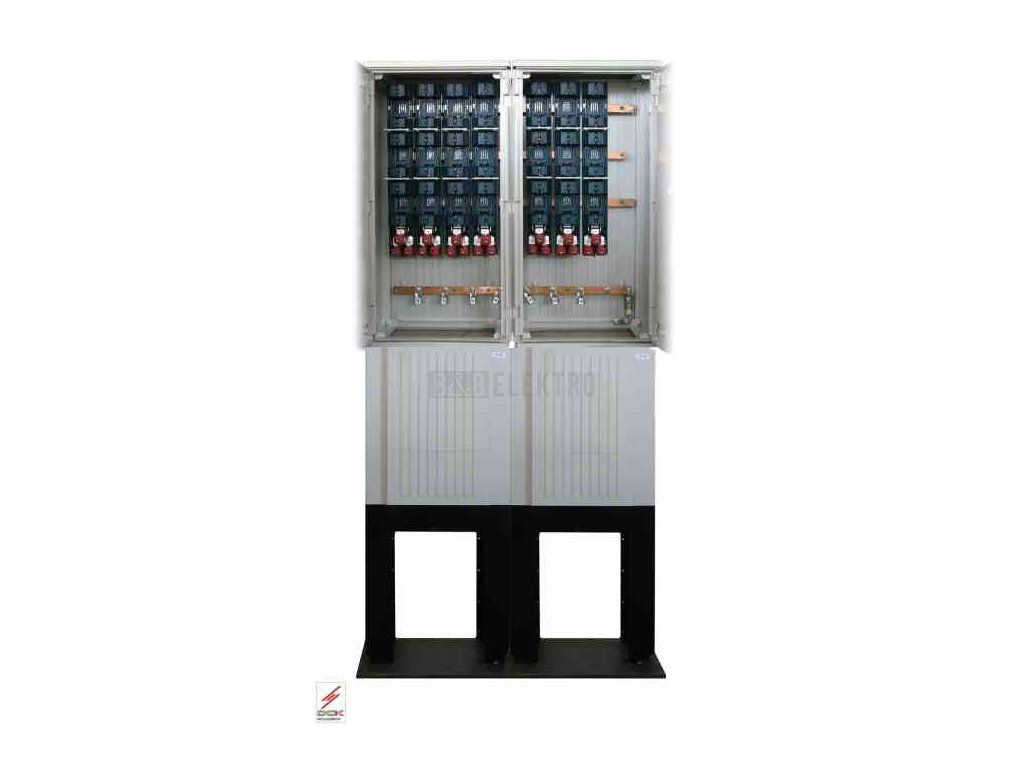

Přístrojová výzbroj 7x pojistková lišta vel. 2
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 240 mm2
Způsob připojení vodičů jistící prvek třmen. svorka W
pracovní přípojnice -
PEN třmen. svorka W
uzemnění třmenová svorka PE/M8
Uzavírání dveří tříbodové uzavírání na energetický závěr
Rozměry (š x v x h) 780 x 2135 x 250 mm
Hmotnost 132 kg
Typ pilířového podstavce PP22/N
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
