Skříň přípojková SP100/NSP1P na sloup 3x160A (1 sada PN000) VPS-0060PG29 Esta 09909

Přípojková skříň na sloup 3×160 A, 1 sada PN000, IP44, ČEZ/EG.D – Esta SP100/NSP1P VPS-0060PG29

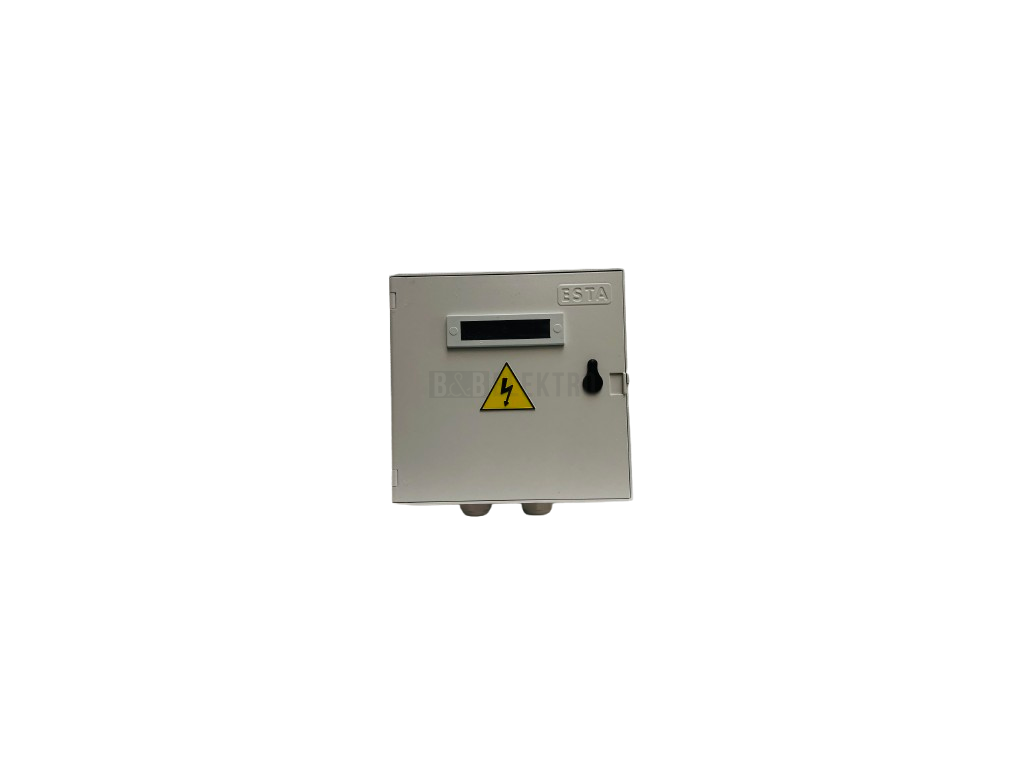

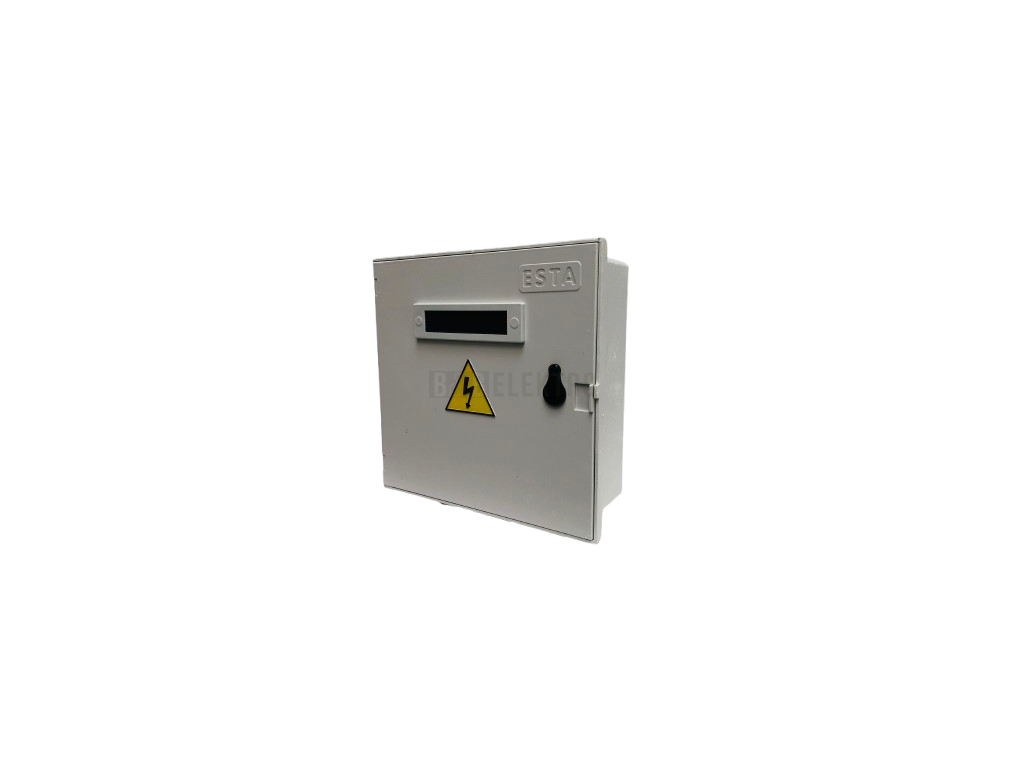

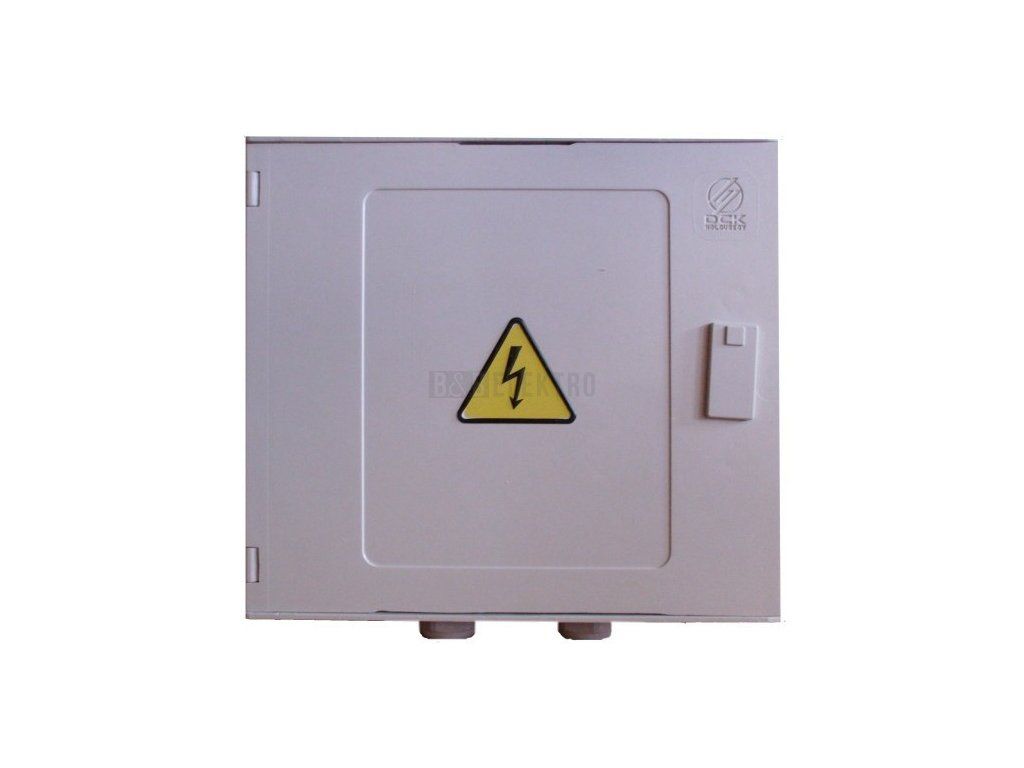

Esta SP100/NSP1P je plastová přípojková skříň pro jištění přívodního vedení k odběrnému místu v kabelových rozvodných sítích nízkého napětí s jmenovitým proudem 160 A při napětí 230/400 V a krytím IP44. Skříň splňuje technické podmínky distribučních společností ČEZ a EG.D.

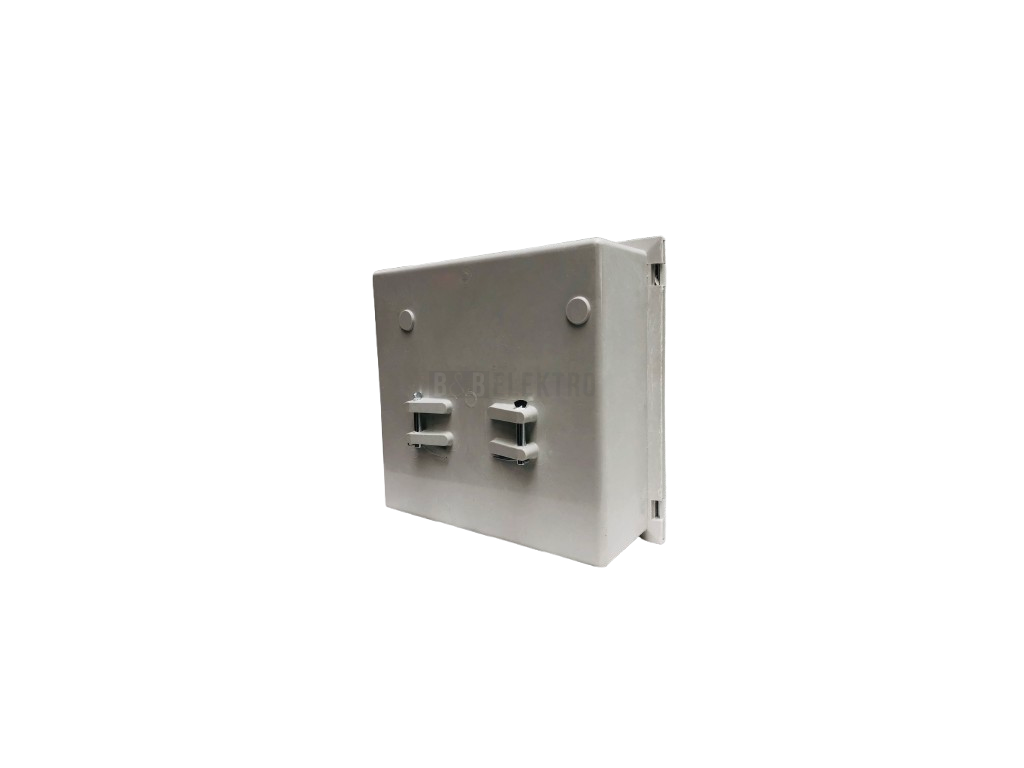

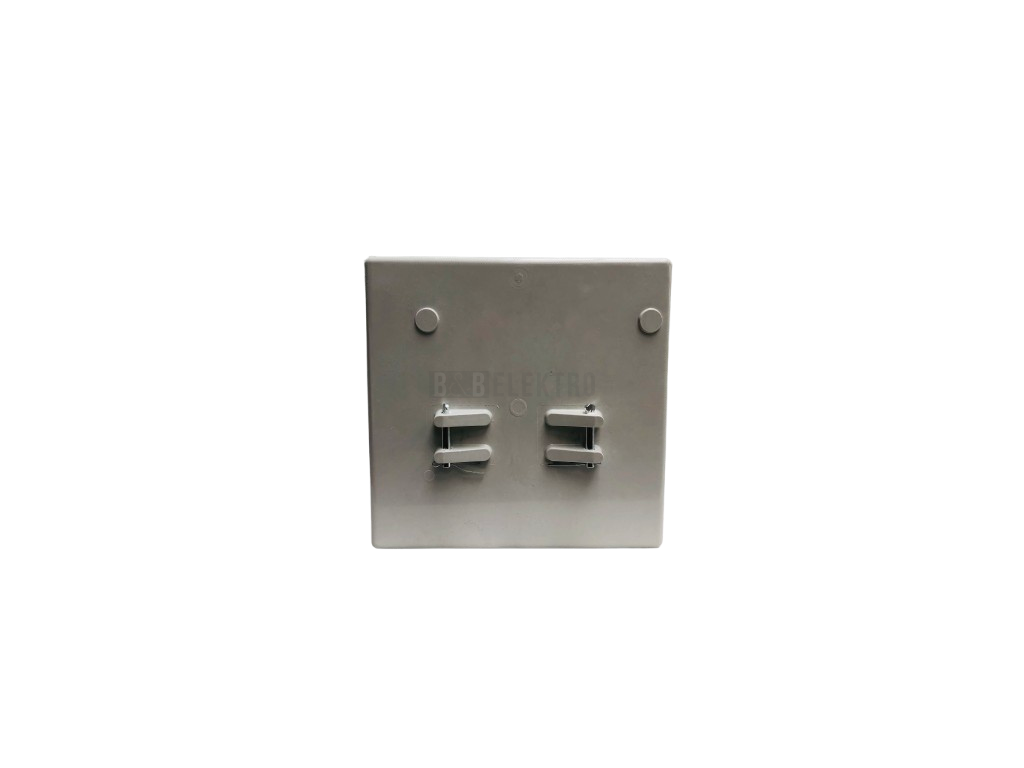

Skříň je vyrobena z termosetu SMC-prepreg s UV ochranným nástřikem v odstínu RAL 7035 (světle šedá). Materiál je odolný vůči povětrnostním vlivům, vodě a UV záření, nepodléhá korozi a je samozhášivý kategorie hořlavosti B. Konstrukční provedení je určeno pro montáž na sloup (opěrný bod) pomocí integrovaného držáku. Přívod i vývod jsou řešeny konstrukční svorkou P pro vodiče průřezu do 35 mm², přípojnice PEN a pojistkové spodky umožňují připojení vodičů až do průřezu 50 mm². Uzavírání dveří zajišťuje jednoduchý jednobodový závěr dle ČSN 35 9754, příloha 1.

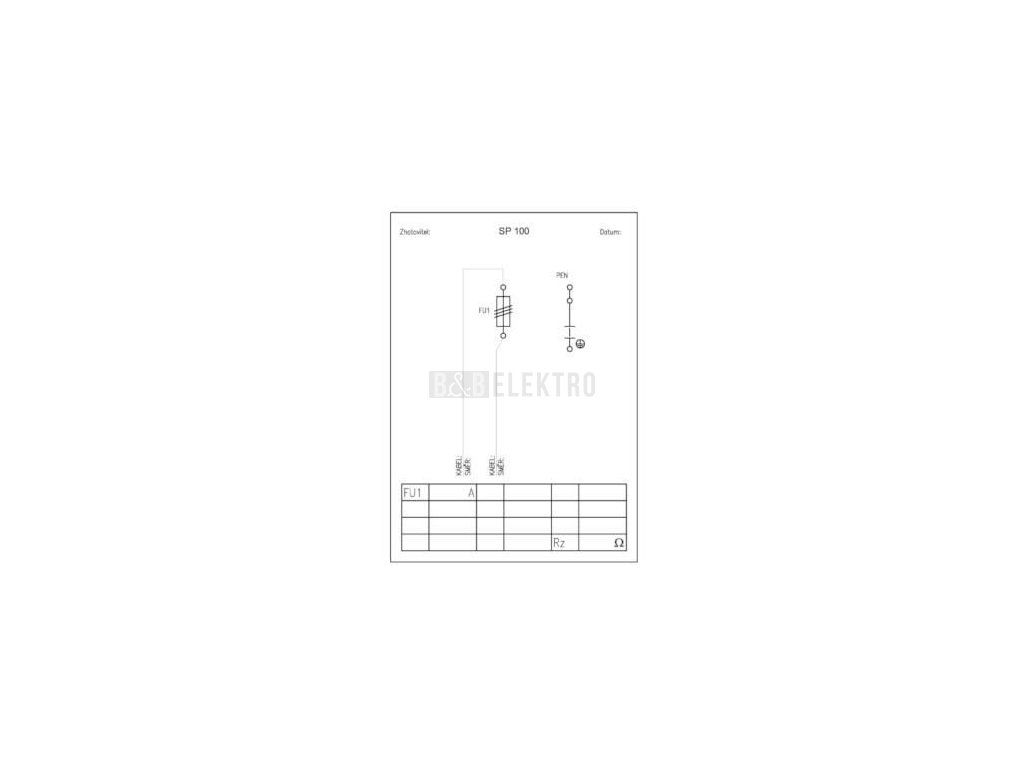

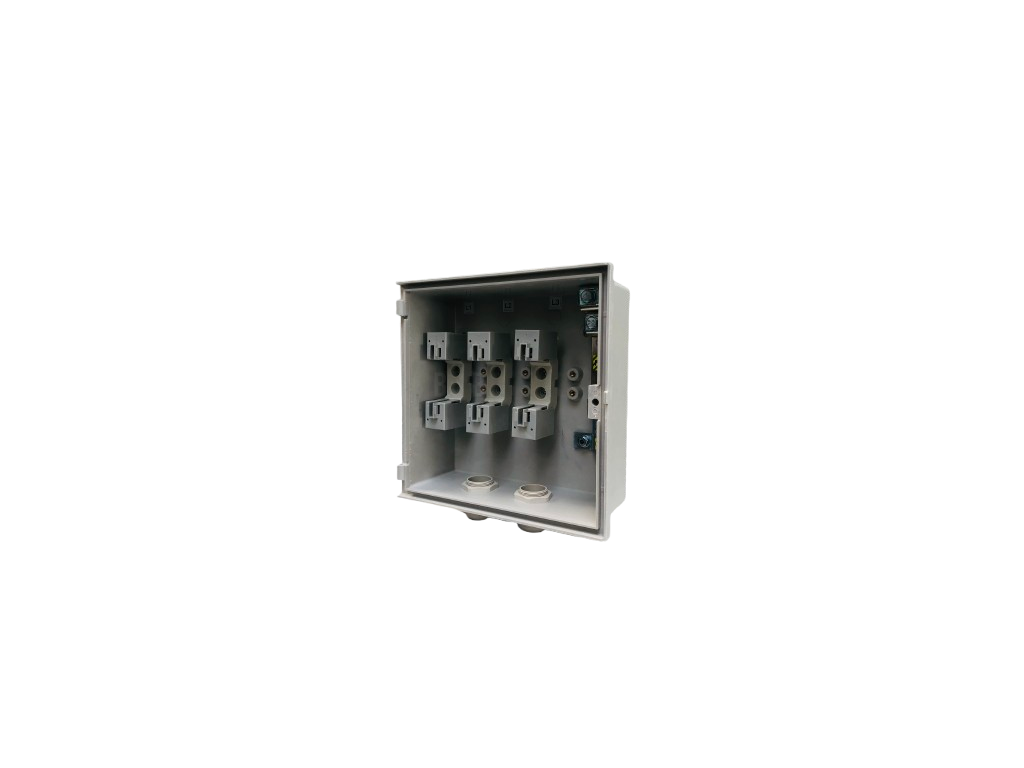

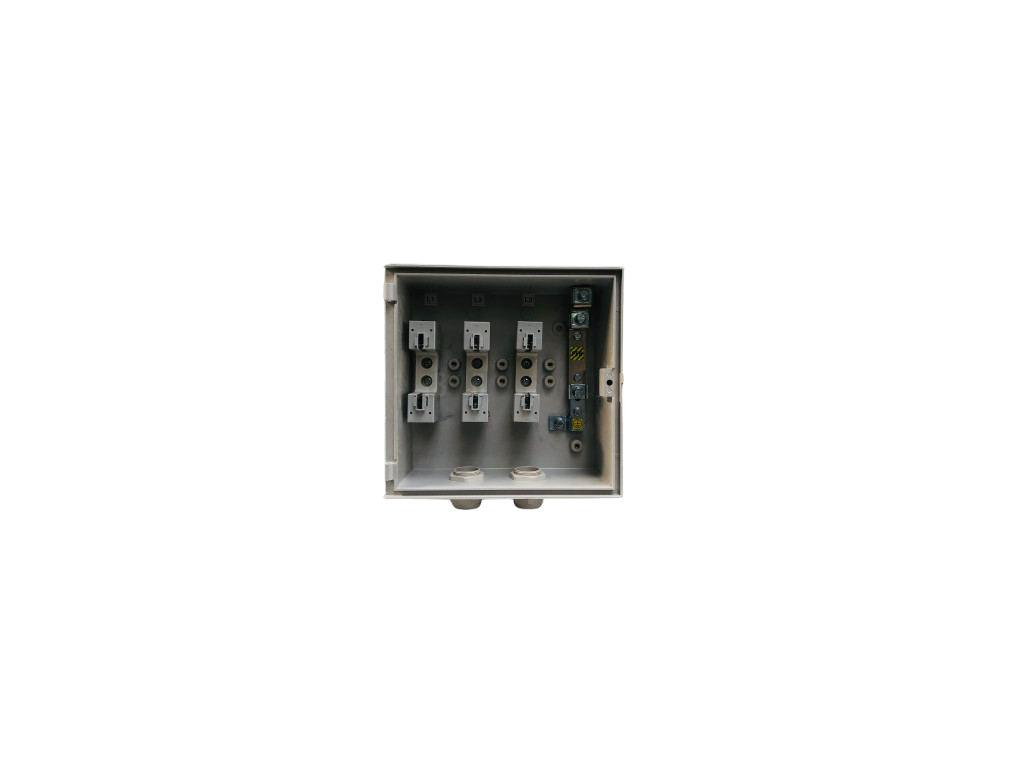

Výbava skříně zahrnuje 1 sadu pojistkových spodků velikosti 00 (do 160 A), přípojnici PEN, svorku pro zemní vodič kruhového i obdélníkového průřezu, přístupnou spojku PE/N pro bezpečné měření zemního odporu a vývodky Pg29.

Technické parametry

• Jmenovitý proud: 160 A
• Jmenovité napětí: 230/400 V, 50 Hz
• Krytí (uzavřený stav): IP44
• Pojistkové spodky: 1 sada, velikost 00
• Průřez připojení: do 35 mm² (svorky do 50 mm²)
• Montáž: na sloup (opěrný bod)
• Materiál: termoset SMC, RAL 7035
• Distribuční společnost: ČEZ / EG.D
