Technické provedení:
Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Jistící prvky je možné dodat rovněž s připojovacími smyčkovacími praporci W případně s třmenovými svorkami W. Pro provedení na sloup je skříň doplněna držáky, spodním dnem a kabelovými vývodkami.

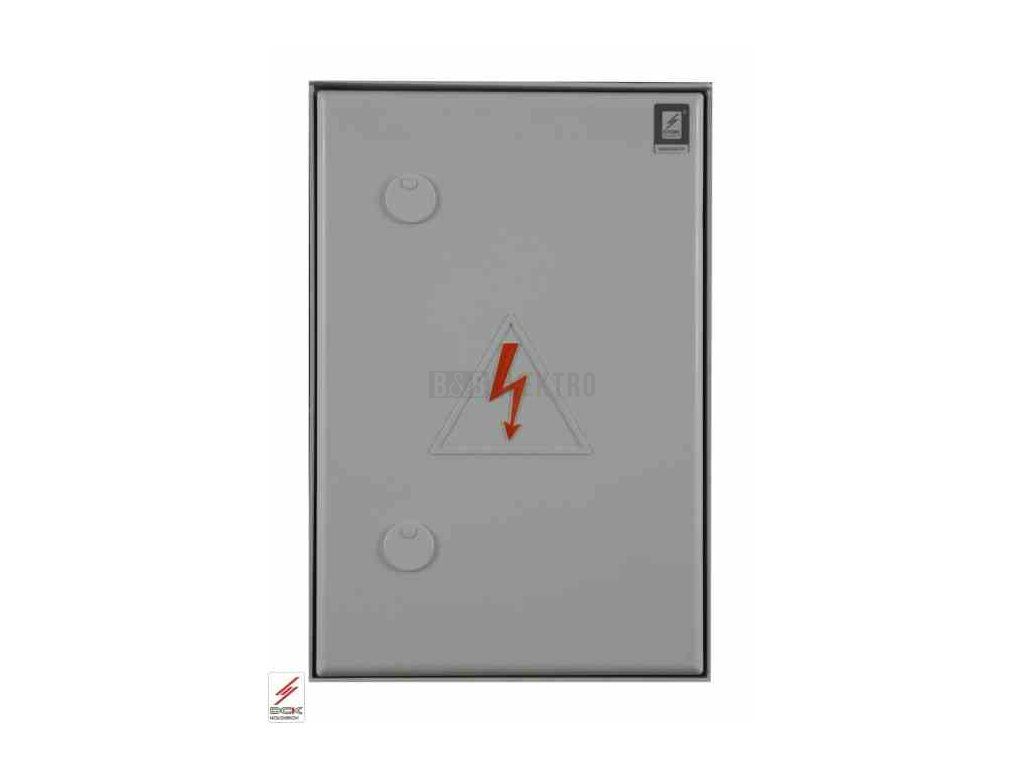

SS 102 - 1 sada poj. spodků vel.2(do výklenku,betonový skelet,dveře plast)
Technické údaje SS102/KVF4W
Jmenovité napětí do 690 V
Jmenovitý proud 400 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA

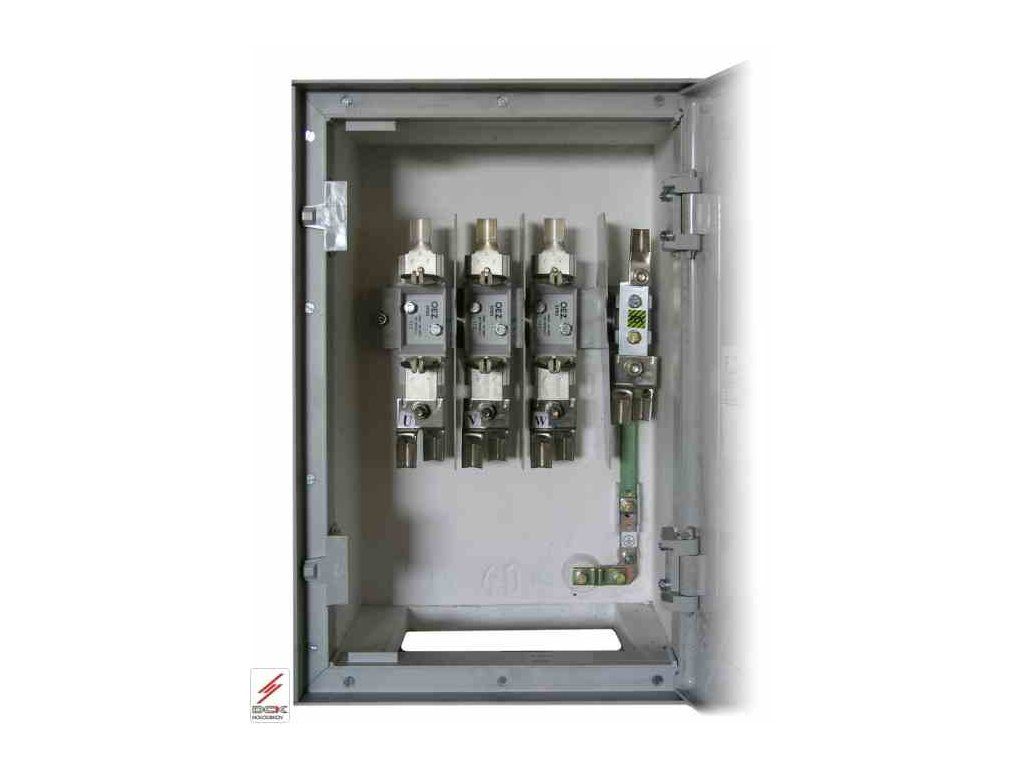

Přístrojová výzbroj 1 sada pojistkových spodků vel. 2
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 150 mm2
Způsob připojení vodičů jistící prvek třmen. svorka W
pracovní přípojnice - PEN třmen. svorka W
třmen. svorka W uzemnění
třmenová svorka PE/M8
Uzavírání dveří duální uzavírání (energetický+jednoduchý závěr)
Rozměry (š x v x h) 410 x 610 x 250 mm
Hmotnost 28 kg
Typ pilířového podstavce -
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
Doplňkové parametry
| Kategorie: | Připojení do 240mm2 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 28 kg |
| Výrobní společnost : | DCK Holoubkov Bohemia a.s. |
|---|---|
| Adresa : | Holoubkov 336 338 01, Holoubkov |
