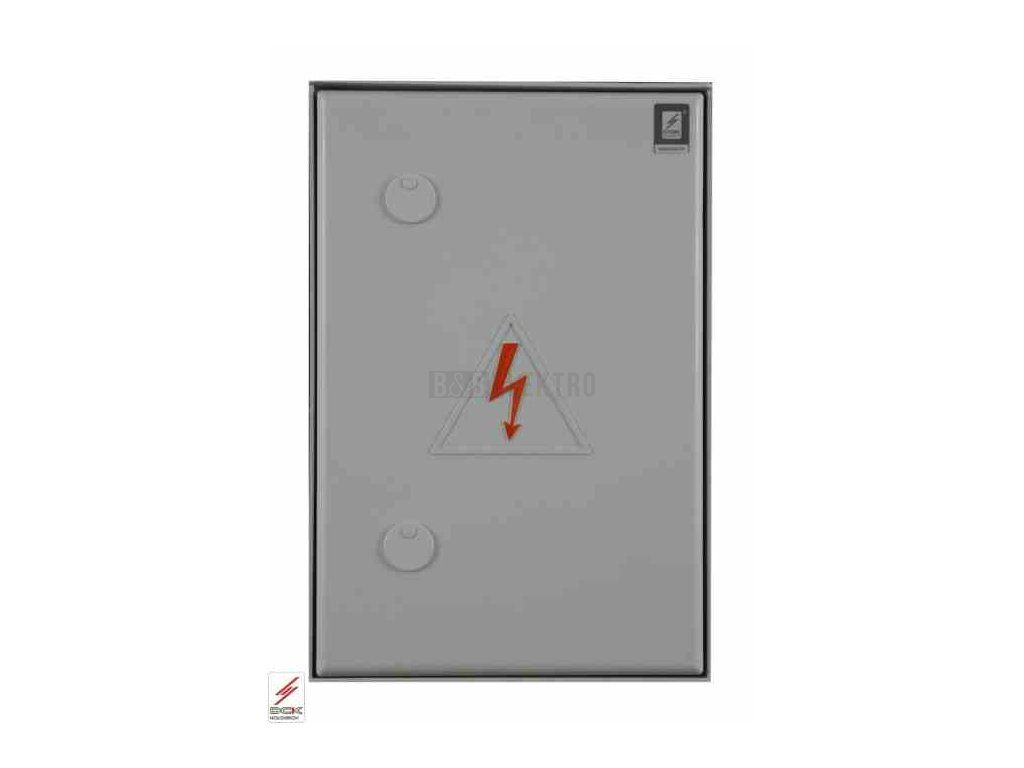

Skříň přípojková SS200/KVE4P-M DCK

Technické provedení:

Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Jistící prvky je možné dodat rovněž s připojovacími smyčkovacími praporci W případně s třmenovými svorkami W. Pro provedení na sloup je skříň doplněna držáky, spodním dnem a kabelovými vývodkami.

SS 200 - 2 sady poj. spodků vel.00(do výklenku,betonový skelet,dveře plast,do sestav vedle sebe)

Technické údaje SS200/KVE4P-M
Jmenovité napětí do 690 V
Jmenovitý proud 160 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA

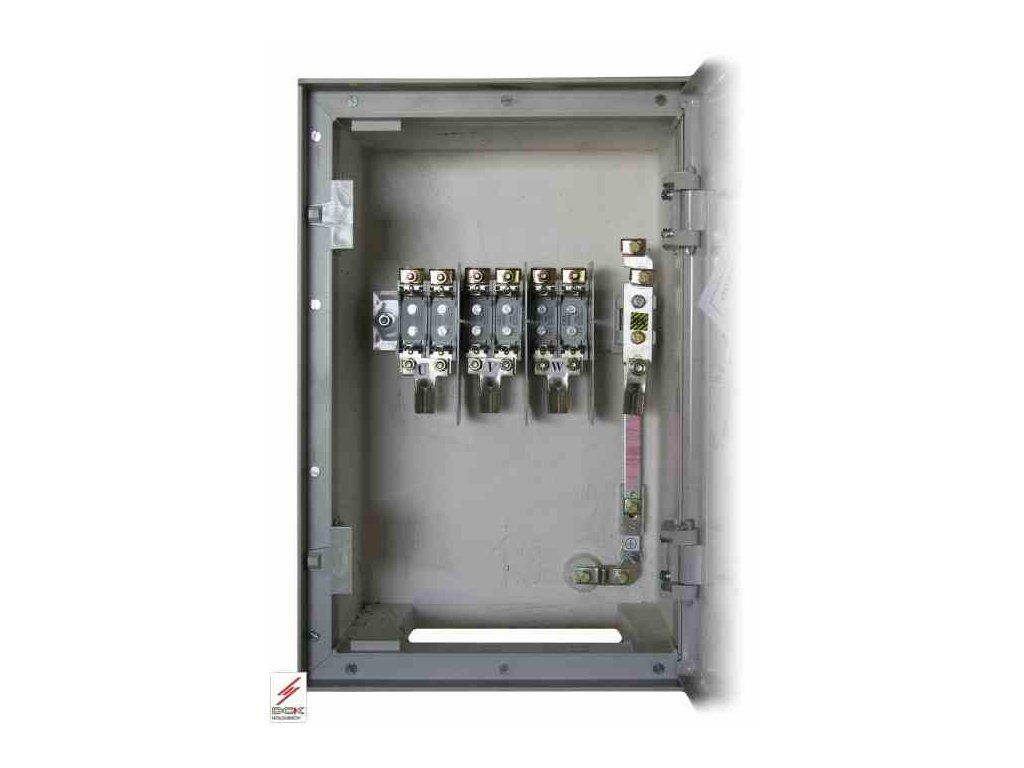

Přístrojová výzbroj 2 sady pojistkových spodků vel. 00
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 50 mm2
Způsob připojení vodičů jistící prvek svorka H/M8
pracovní přípojnice třmen. svorka W
PEN svorka H/M8třmen. svorka W
uzemnění třmenová svorka PE/M8
Uzavírání dveří duální uzavírání (energetický+jednoduchý závěr)
Rozměry (š x v x h) 410 x 510 x 250 mm
Hmotnost 25 kg
Typ pilířového podstavce -
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
