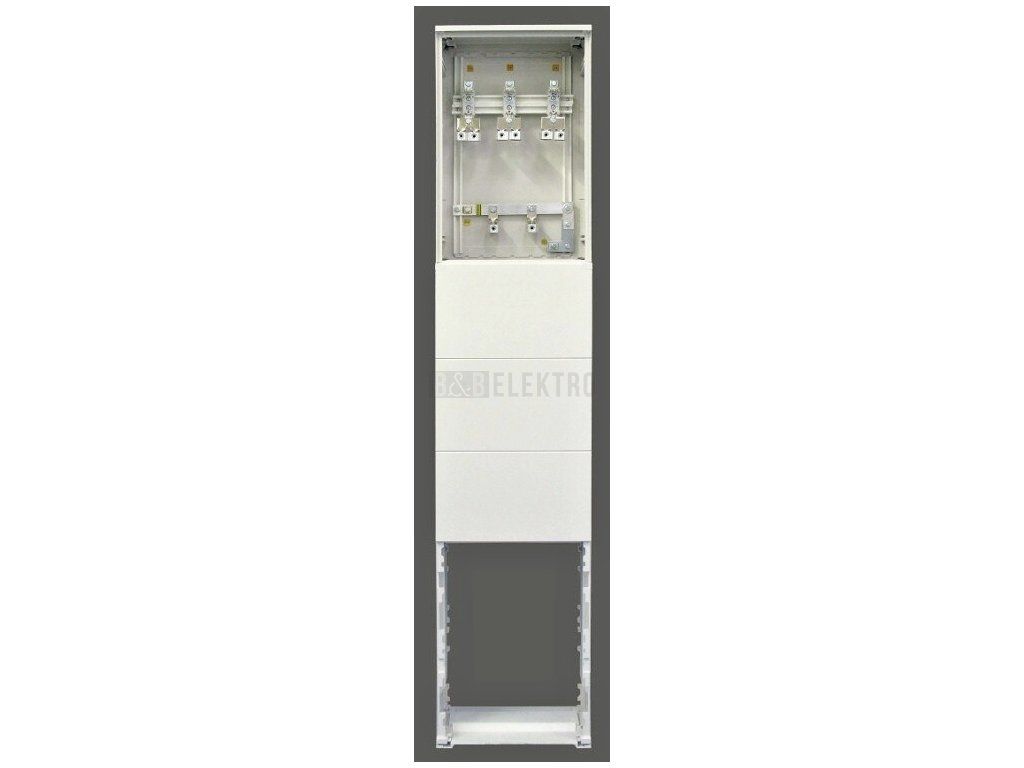

Skříň přípojková včetně pilíře SS100/NKE2P 3x160A (1 sada PN00) Esta 03613

Přípojková skříň s pilířem smyčková 3×160 A, 1 sada PN00, IP44, ČEZ/EG.D – Esta SS100/NKE2P 03613

Esta SS100/NKE2P je samostatně stojící plastová smyčková přípojková skříň pro jištění domovních kabelových přípojek v síti NN s jmenovitým proudem 160 A, jmenovitým napětím 690 V, vypínací schopností 40 kA a krytím IP44. Skříň splňuje technické podmínky distribučních společností ČEZ/EG.D a ČEZ/E.ON.

Skříň je vyrobena z termosetu SMC-prepreg v barvě RAL 7035 (světle šedá). Materiál je odolný vůči povětrnostním vlivům, vodě a UV záření, nepodléhá korozi a je samozhášivý kategorie hořlavosti B. Konstrukční provedení je pilíř pro samostatné stojící umístění. Přívod je řešen smyčkovým způsobem – připojovacím praporcem tvaru V (jednoduchý třmen na pojistkové spodky) nebo plochou šroubovou svorkou s podložkou pro kabelová oka; přívod umožňuje připojení vodičů do průřezu 240 mm². Vývod je řešen konstrukční svorkou P pro vodiče do průřezu 50 mm². Dveře jsou uzamykatelné tříbodovým závěrem dle ČSN 35 9754, příloha 1.

Výbava skříně zahrnuje 1 sadu pojistkových spodků velikosti 00 (do 160 A) pro smyčkové připojení jednoho domovního přívodu.

Technické parametry

• Jmenovitý proud: 160 A
• Jmenovité napětí: 690 V, 50 Hz
• Vypínací schopnost: 40 kA
• Krytí (uzavřený stav): IP44
• Pojistkové spodky: 1 sada, velikost 00
• Průřez přívodu: do 240 mm² (smyčka), vývodu do 50 mm²
• Montáž: pilíř, samostatně stojící
• Materiál: termoset SMC, RAL 7035
• Distribuční společnost: ČEZ / EG.D, ČEZ / E.ON
