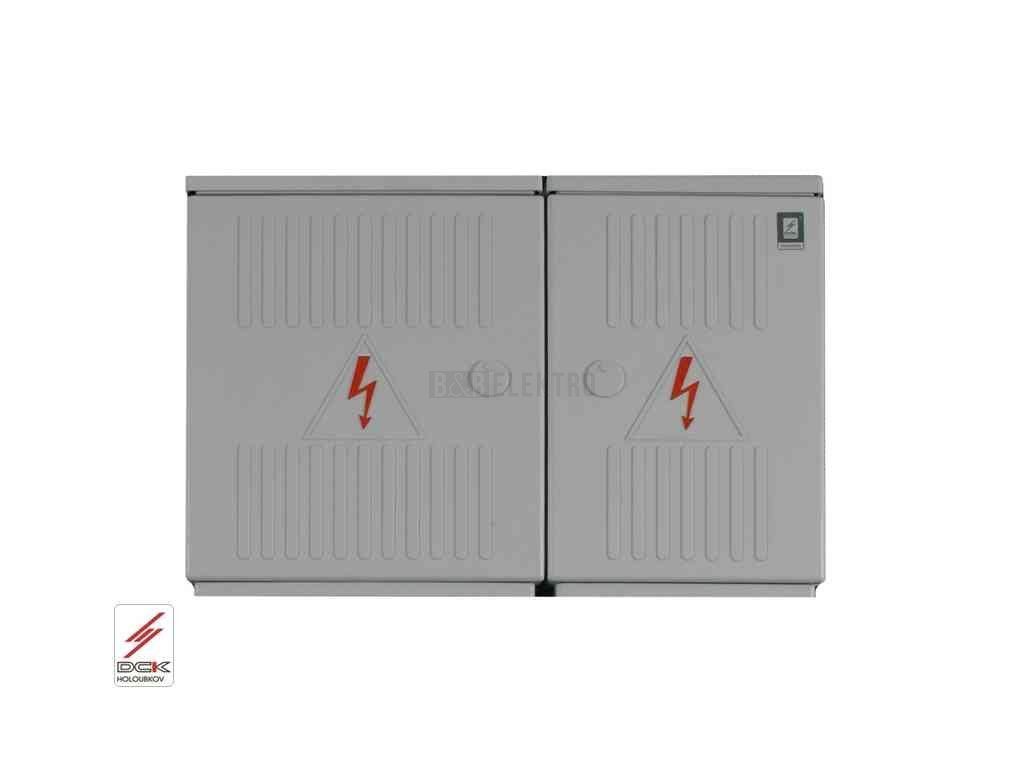

Skříň rozpojovací SR302/PVW1 DCK

Technické provedení:

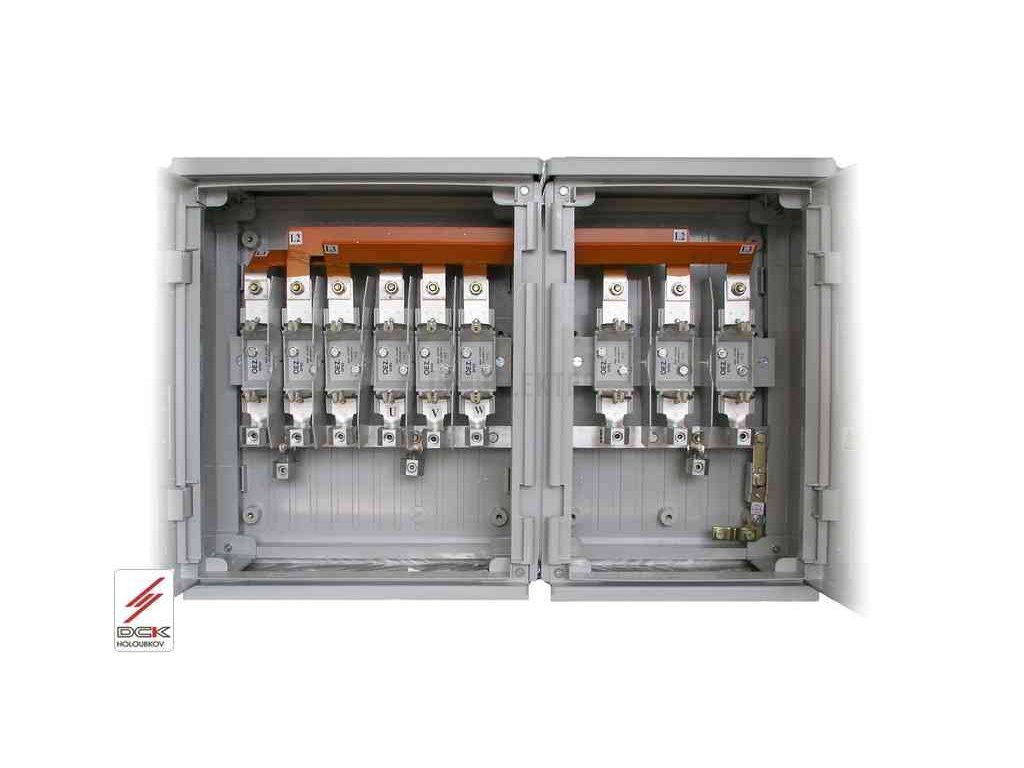

Skříně s pojistkovými spodky jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Skříně je možné dodat s připojovacími smyčkovacími W praporci, popřípadě osadit třmenovými svorkami W. Pokud bude potřeba připojit do skříně více přívodů, je nutné tyto přívody prostřídat s vývody tak, aby nebyla překročena maximální uvedená zatížitelnost pracovních přípojnic rozváděče. Pro rozšíření počtu vývodů lze nahradit jednu sadu pojistkových spodků velikosti 2 redukcí typu R210/P (SR/P), kterou tvoří dva odpínače FH000

SR 302 - 3 sady poj. spodků vel.2(materiál Termoplast,do výklenku)

Technické údaje SR302/PVW1
Jmenovité napětí do 690 V
Jmenovitý proud 400 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA
Přístrojová výzbroj 3 sady pojistkových spodků vel. 2
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 240 mm2
Způsob připojení vodičů jistící prvek třmen. svorka W
pracovní přípojnice -
PEN třmen. svorka W
uzemnění třmenová svorka PE/M8
Uzavírání dveří energetický závěr dle ČSN 359754
Rozměry (š x v x h) 858 x 570 x 242 mm
Hmotnost 22 kg
Typ pilířového podstavce -
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
