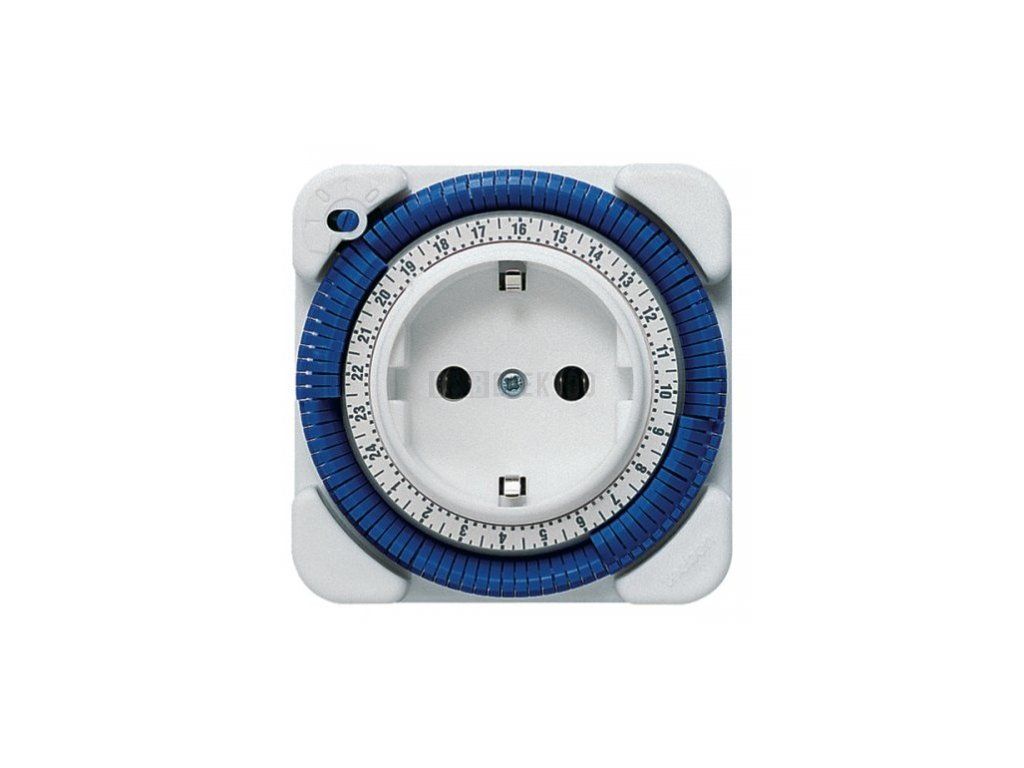

Spínací zásuvka denní, TIMER 26, spínaná fáze, mechanická

Denní zásuvkové spínací hodiny THEBEN TIMER 26 CR jsou určeny pro široké použití v domácnostech i průmyslu – pro spínání elektrického topení, čerpadel, osvětlení, domácích čističek odpadních vod a dalších spotřebičů. Nastavení je jednoduché pomocí lamelového prstence – překlopením lamely se aktivuje spínání v daném časovém úseku.

Návod k nastavení:

• Otáčejte prstencem s lamelami ve směru šipky, dokud ukazovátko neukazuje na aktuální čas.
• Zapojením do zásuvky se hodiny automaticky uvedou do chodu.
• Překlopením jedné či více lamel dovnitř kruhu nastavíte dobu sepnutí (1 lamela = 15 min.).
• Otočným ovladačem v pravém dolním rohu lze kontakty ručně vypnout nebo zapnout.

Technické parametry:

• Provozní napětí: 230 V AC / 50 Hz
• Vlastní příkon: max. 0,8 VA
• Spínaný výkon: 16 A (cos ϕ = 1) / 4 A (cos ϕ = 0,6)
• Délka programového cyklu: 24 hodin
• Nejkratší interval sepnutí: 15 minut
• Programovatelný interval: 15 minut
• Přípustná teplota okolí: –10 °C až +55 °C
• Třída ochrany: I dle EN 60 730-1
• Stupeň krytí: IP20
• Způsob montáže: do zásuvky

Před spuštěním zkontrolujte, zda je vypínač ovládaného spotřebiče zapnutý – bez toho spínací hodiny spotřebič nespustí!
